三槽V型三角皮带传动轮结构设计

　　在常规工业带传动场景中，V型三角带轮是依靠带与轮槽侧面的摩擦力传递动力的核心承载部件，这款三槽结构的三角皮带轮，主要适配三根并联V型皮带的传动布局，多用于中小型动力传输工位，比如小型机床的主轴传动段、农用加工设备的动力输入端、通用输送线的驱动端等场景，相比单槽带轮，三槽结构能在不增大轮体外径的前提下提升总传动摩擦力，避免单根皮带过载打滑，同时多根皮带并联的形式也能在单根皮带出现疲劳损伤时保留基础传动能力，降低突发停机的概率。

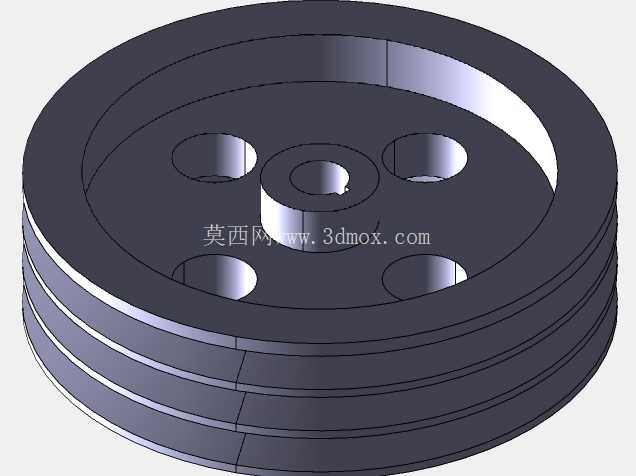

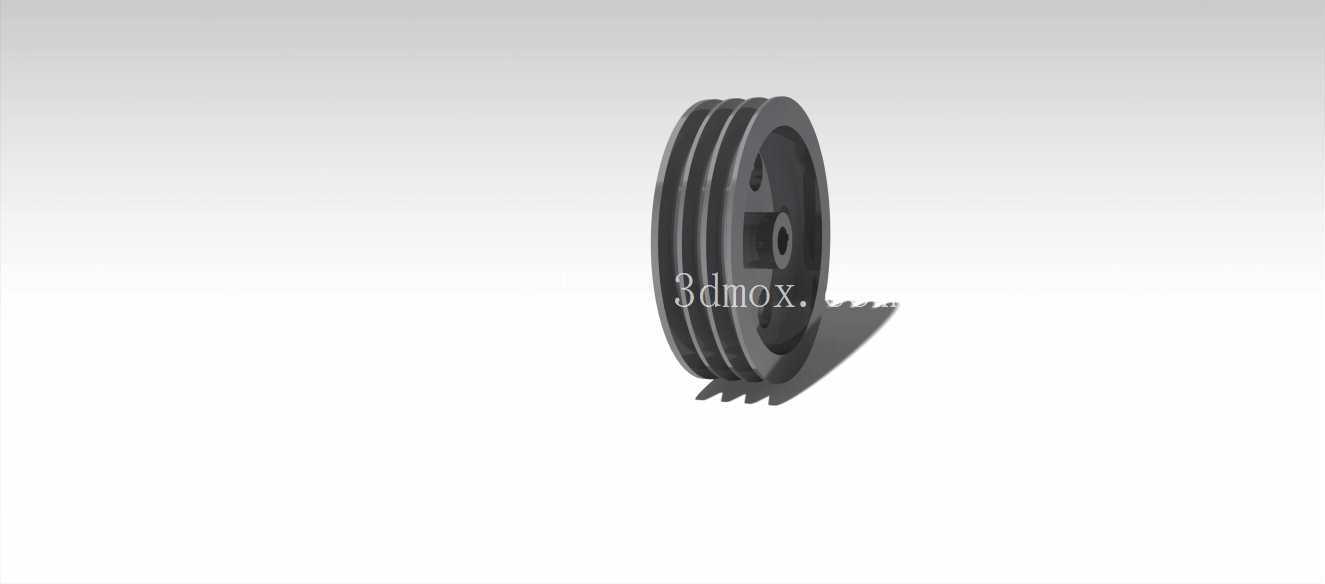

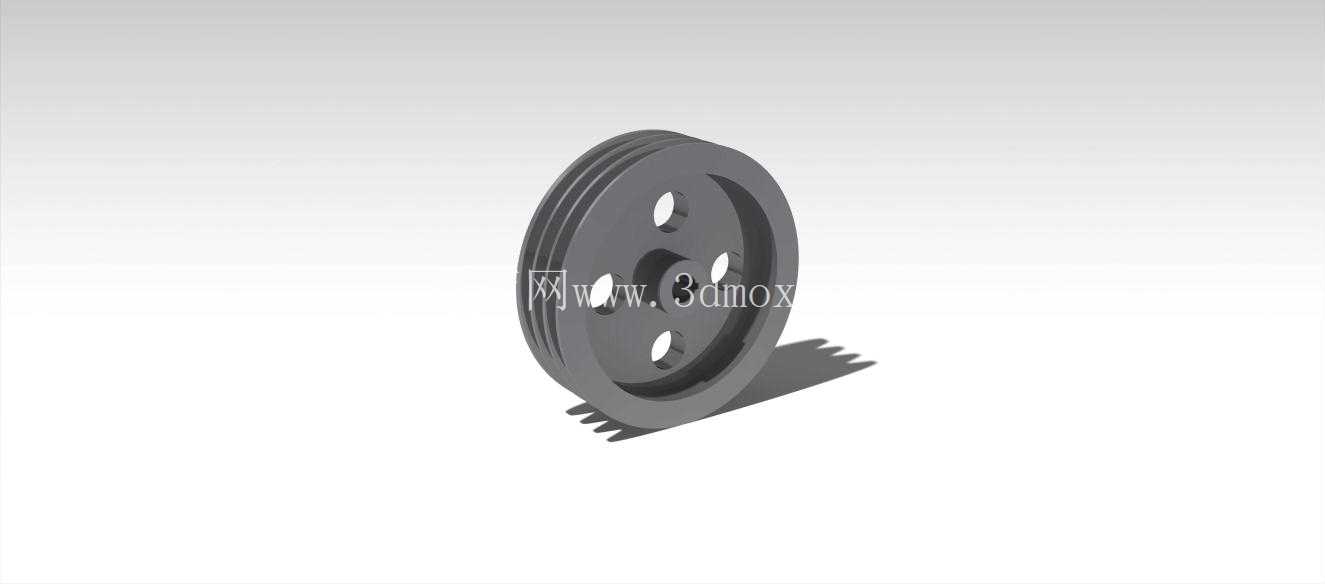

　　从结构设计逻辑来看，这款带轮采用了腹板式带中心轮毂的结构，轮缘部分加工有三道标准V型环槽，槽型角度匹配常规通用三角带的截面楔角，槽壁的加工粗糙度需要控制在合理区间，既不能过于光滑导致摩擦系数不足出现打滑，也不能过于粗糙加速皮带侧面的磨损。轮体中心的轮毂部分设计有标准键槽，用于和传动轴实现周向固定，传递扭矩，轮毂的轴向长度略大于轮缘的总宽度，保证和轴的配合面有足够的接触长度，避免运行过程中出现轮体偏摆。腹板部分在非安装面做了轻量化的开孔设计，在不降低轮体结构强度的前提下减少整体转动惯量，降低设备启动瞬间的动力冲击，同时也能减少高速转动时的风阻损耗。

　　实际选型安装时需要注意几个边界尺寸，首先是轮槽的基准直径，这个参数直接和传动比计算挂钩，过小的基准直径会导致三角带的弯曲应力过大，大幅缩短皮带的使用寿命，这款带轮的基准直径适配常规功率段的传动需求，不会出现皮带过度弯折的问题。其次是安装的轴向定位尺寸，轮毂内孔的公差需要和配合的传动轴公差匹配，键槽的尺寸符合平键连接的标准规范，安装时要保证带轮的端面和传动轴轴线垂直，避免运行过程中皮带出现跑偏、偏磨的问题。另外轮槽的间距经过精准计算，保证多根皮带运行时互不干涉，每根皮带的张紧力可以保持均匀，不会出现某一根皮带过载、其余皮带空载的情况。

　　从实际使用场景的适配性来看，这款带轮的结构没有多余的复杂设计，属于通用型传动部件，既可以用于新设备的传动系统设计选型，也可以作为现有设备的维修替换备件，轮体的材质一般选用铸铁材质，具备足够的强度和耐磨性，铸造后经过时效处理消除内应力，避免长期运行出现轮体变形。在日常维护场景中，这种结构的带轮不需要复杂的保养，只需要定期检查轮槽的磨损情况，当槽壁出现明显的凹陷、磨损台阶时及时更换，避免加速皮带的损耗，同时安装时要保证主动轮和从动轮的端面在同一平面内，误差控制在允许范围内，减少皮带的侧向力。

　　很多设计人员在选型带轮时容易忽略轮槽的加工精度问题，实际上槽型的角度误差、槽面的径向跳动都会直接影响传动效率和皮带寿命，这款带轮的结构设计中，轮槽部分和轮毂部分的同轴度要求明确，加工时以中心内孔为定位基准加工轮缘槽型，保证转动时的动平衡性能，在额定转速范围内运行不会出现明显的振动，适合中低速的稳定传动场景。另外腹板上的开孔除了轻量化作用，也可以作为拆卸时的着力点，方便使用拉马等工具完成带轮的拆卸维护，不需要额外设计拆卸工艺槽，简化了维护流程。
