自动门滚轮滑块传动组件结构设计

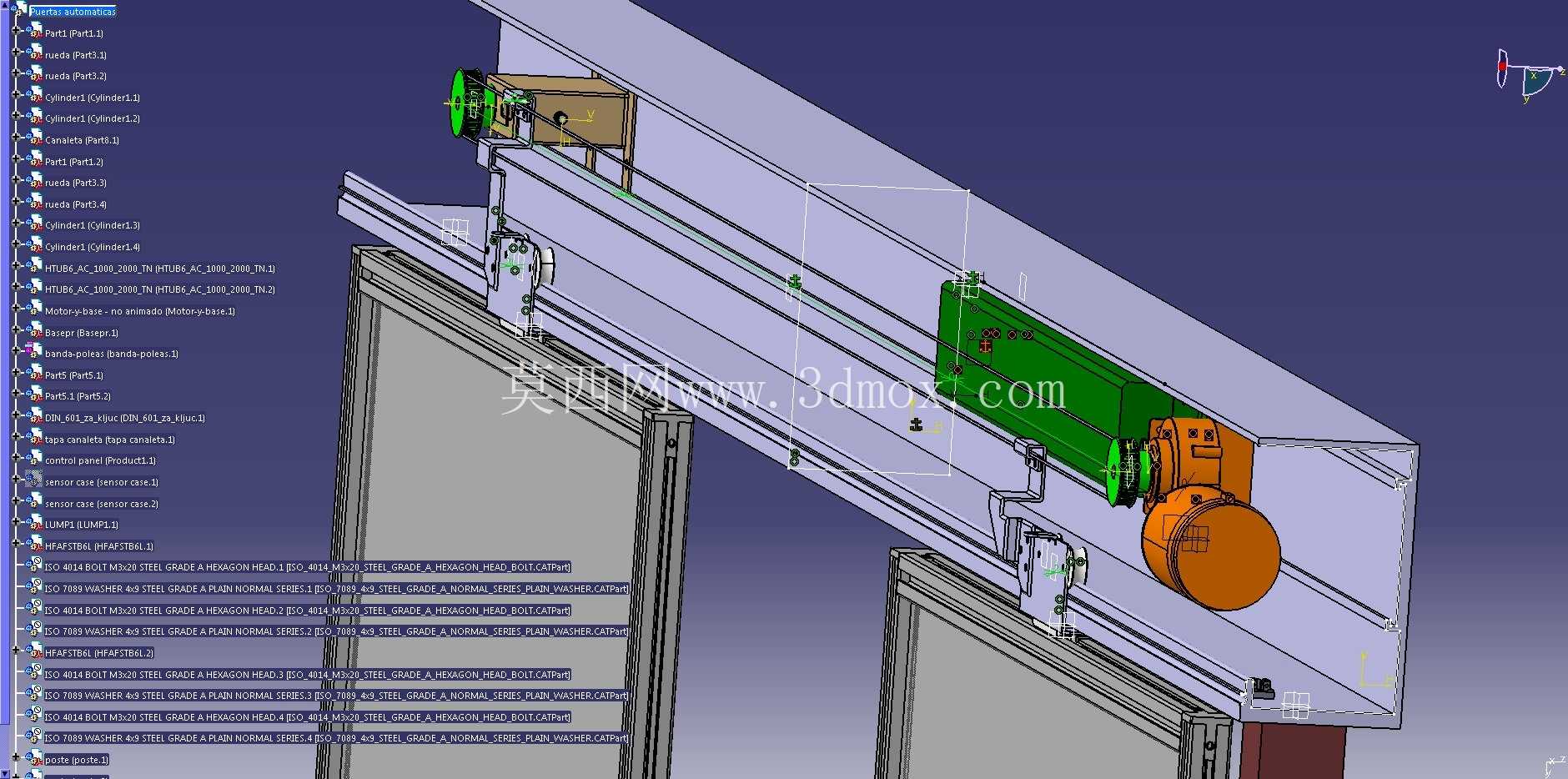

　　这套自动门滚轮滑块组件，是商用平移自动门吊挂传动系统的核心执行部件，日常在商超入口、写字楼大堂、医院通道、工业车间洁净门这类高频启闭的平移门场景中承担核心承载与导向作用，直接决定自动门运行的平顺性、负载能力与长期使用寿命。

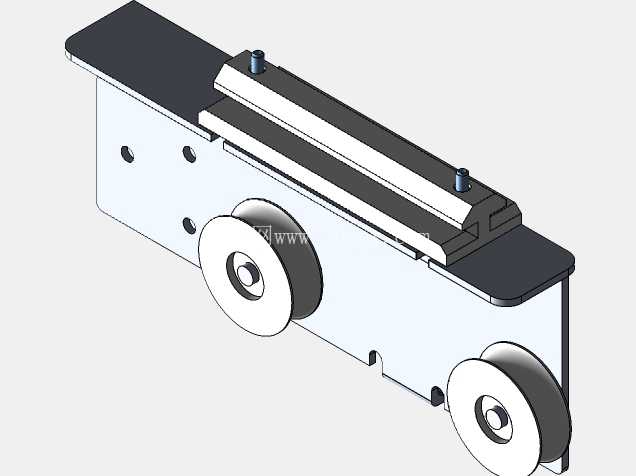

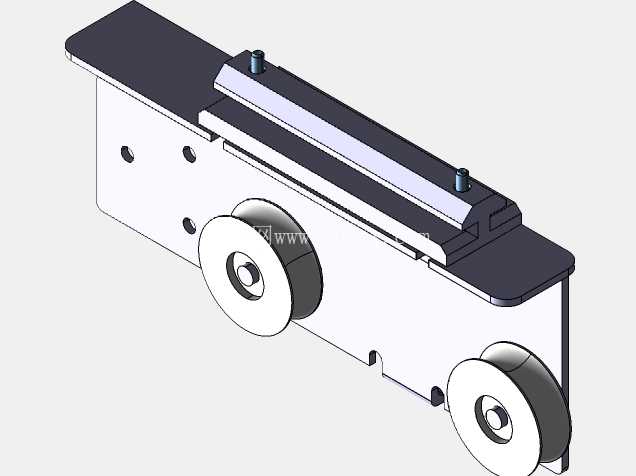

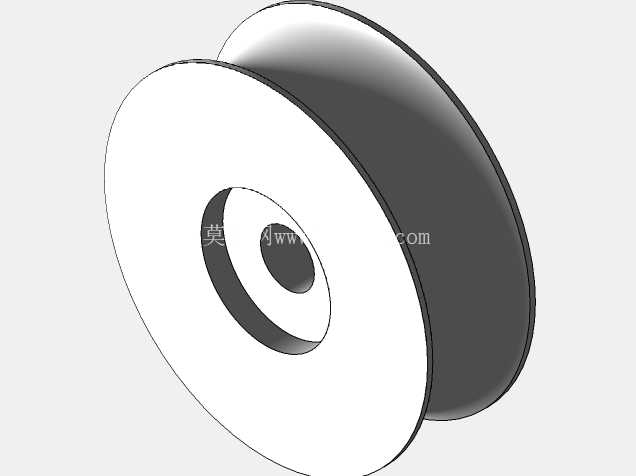

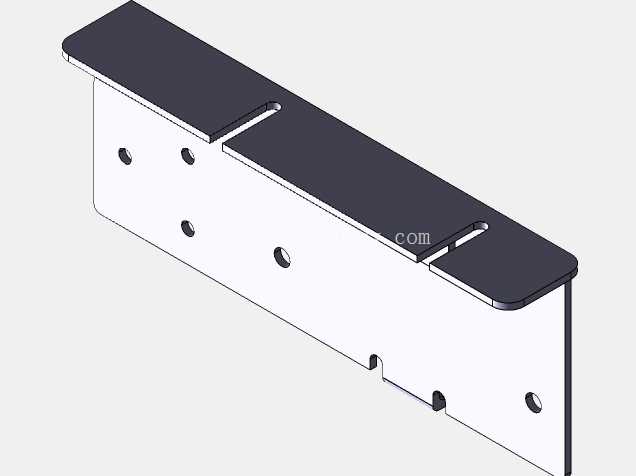

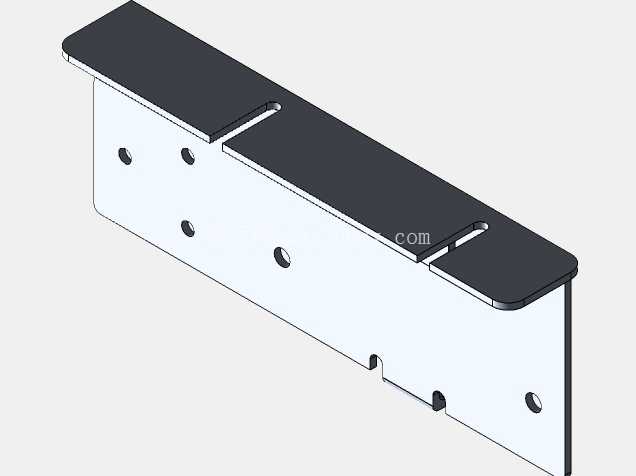

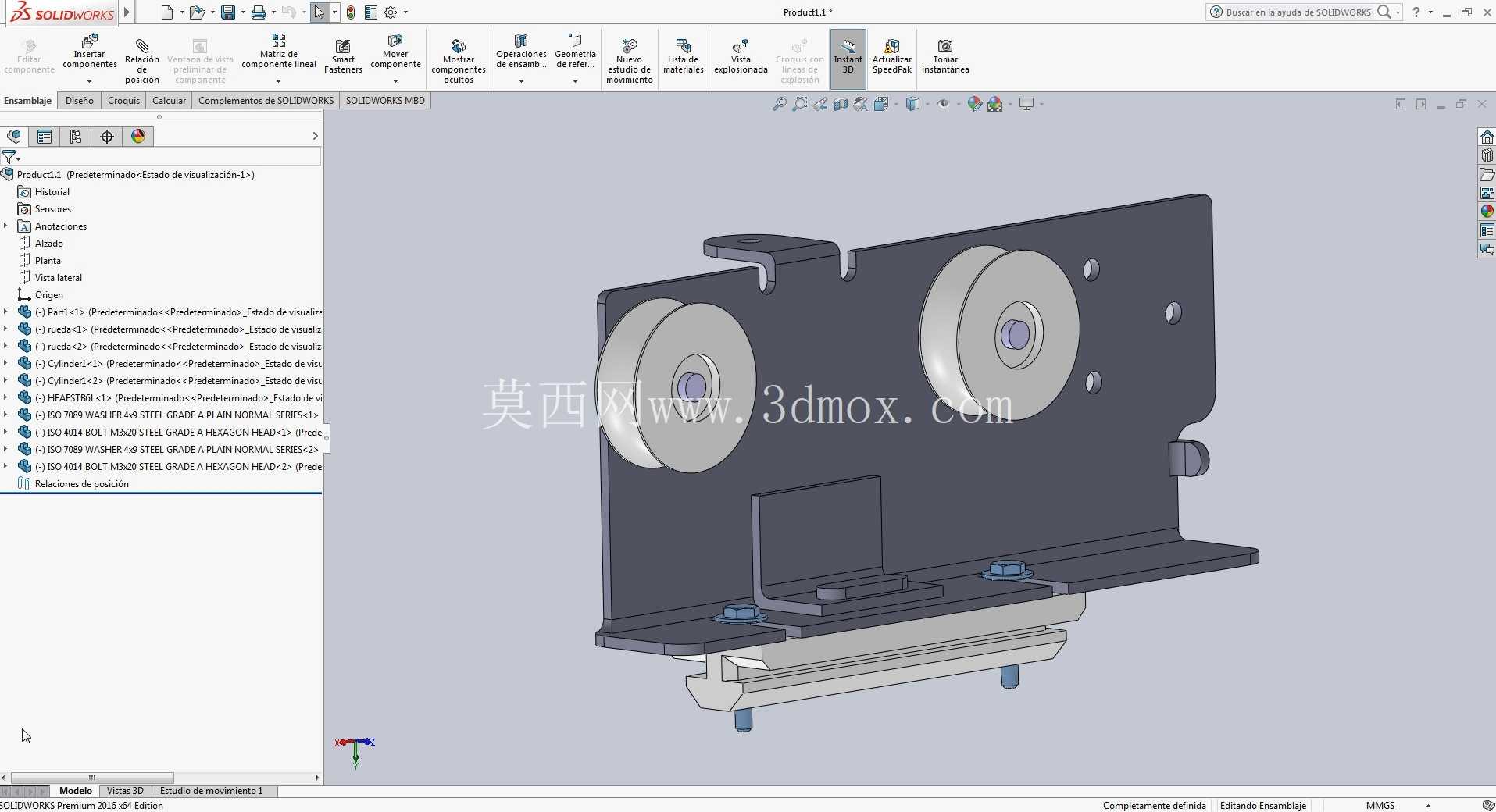

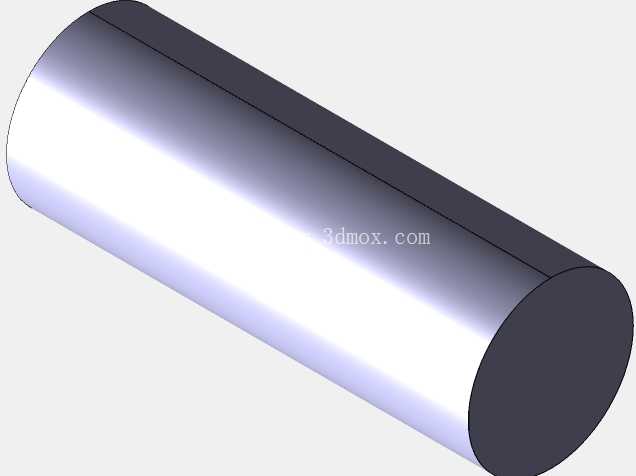

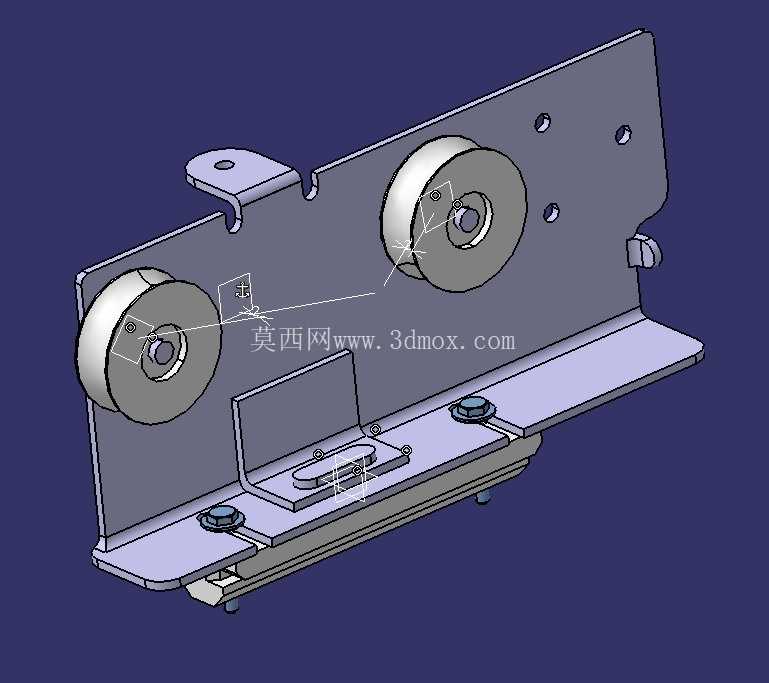

　　从实际工况适配角度看，组件的设计完全围绕平移门的吊挂运行逻辑展开：核心承载基体为冲压成型的金属吊挂件，板件上预留的多组安装孔位可适配不同厚度的门体挂装需求，孔位排布兼顾了安装时的上下、左右调节余量，现场安装时无需额外扩孔即可完成门体水平度与对中度的微调，能有效抵消门洞土建施工的尺寸偏差。吊挂件下方集成的两组滚轮采用深沟球轴承内嵌结构，滚轮外圈采用耐磨尼龙材质，既保证滚动过程的低噪音特性，又能避免金属滚轮与导轨长期接触产生的异响与导轨磨损，滚轮与吊挂件的连接销轴采用过盈压装配合，销轴端部做铆边处理，防止长期往复运行中销轴松脱脱出。

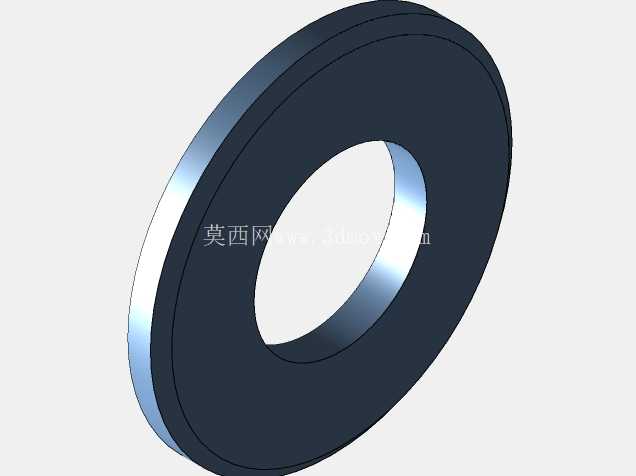

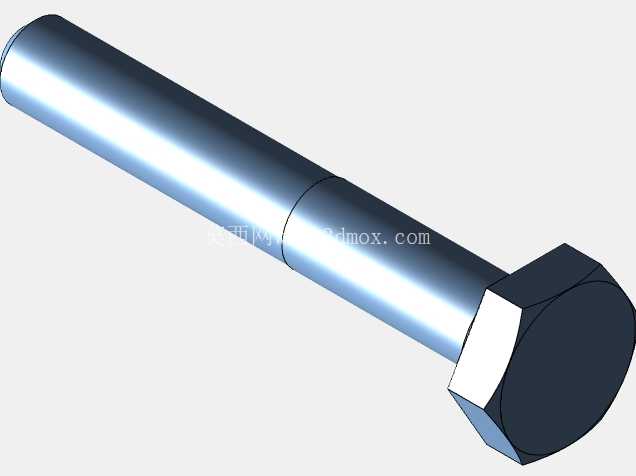

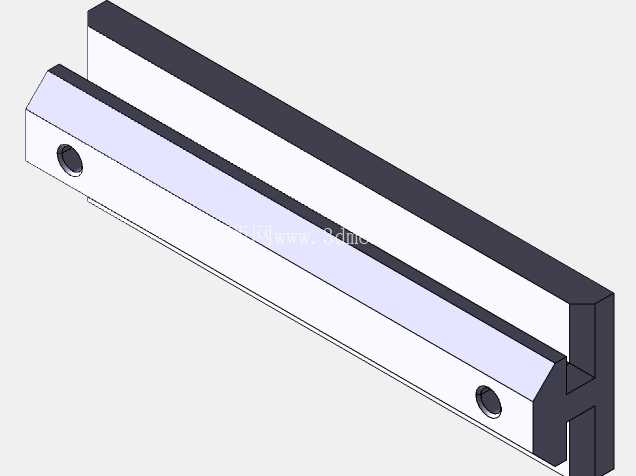

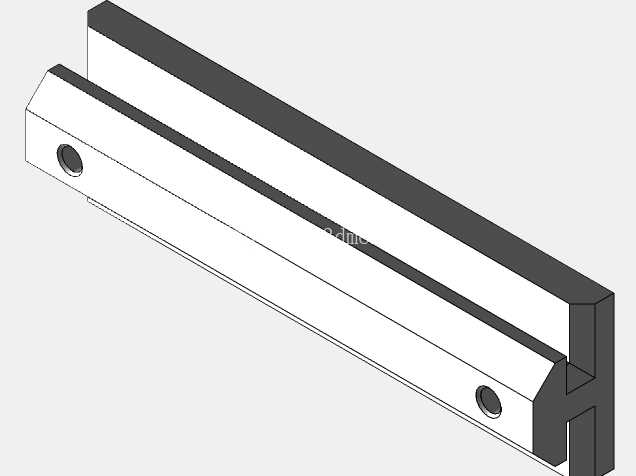

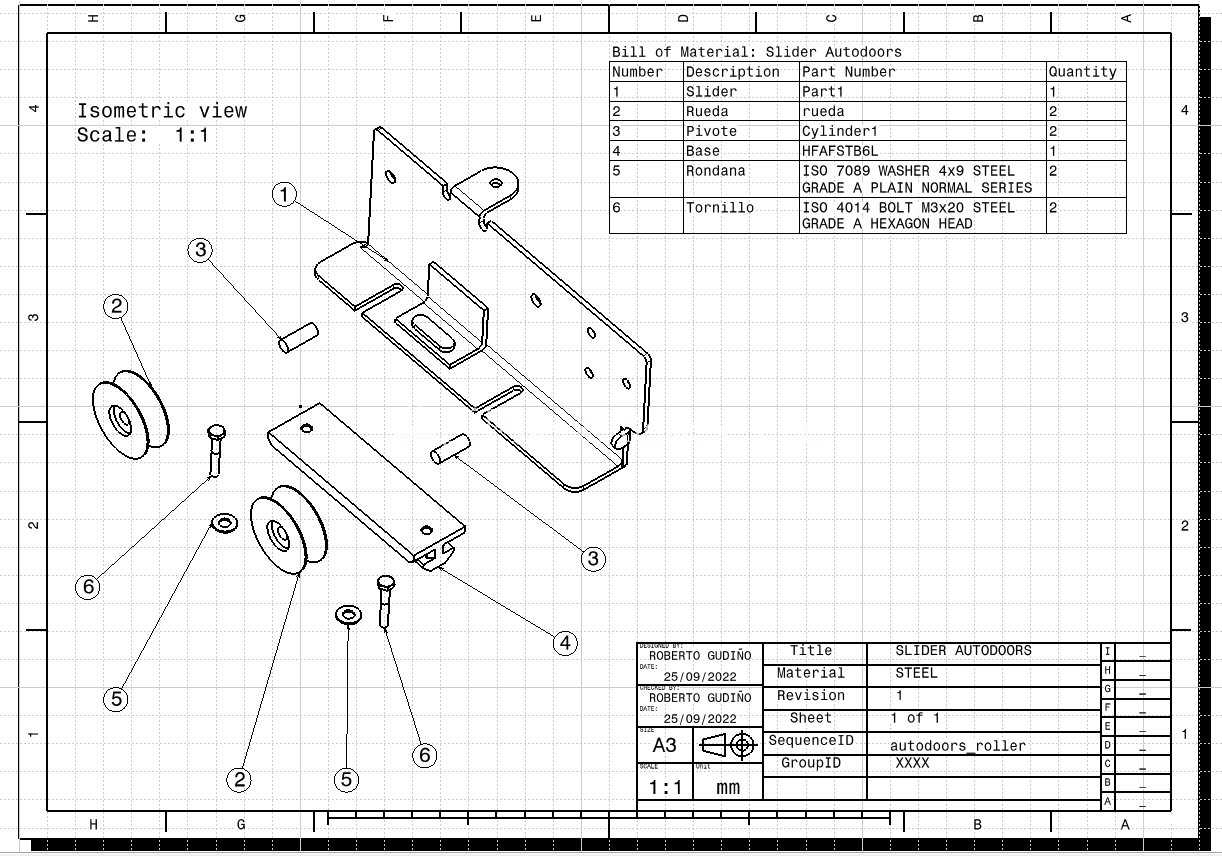

　　组件配套的螺纹滑块是与自动门皮带传动系统衔接的关键零件，滑块上的螺纹孔可直接与同步带夹块锁紧，将皮带的往复直线运动转化为门体的启闭动作，滑块外形与导轨内腔型面做适配设计，运行过程中可限制门体的前后摆动量，避免门体运行中出现卡滞、脱轨风险。整套组件附带的紧固件包含不同长度的内六角圆柱头螺栓、平垫圈，分别对应吊挂件与门体的连接、滚轮与吊挂件的装配、滑块与皮带夹的锁紧，所有紧固件均选用常规公制标准件，后期维护更换无需定制特殊规格配件，可大幅降低运维成本。

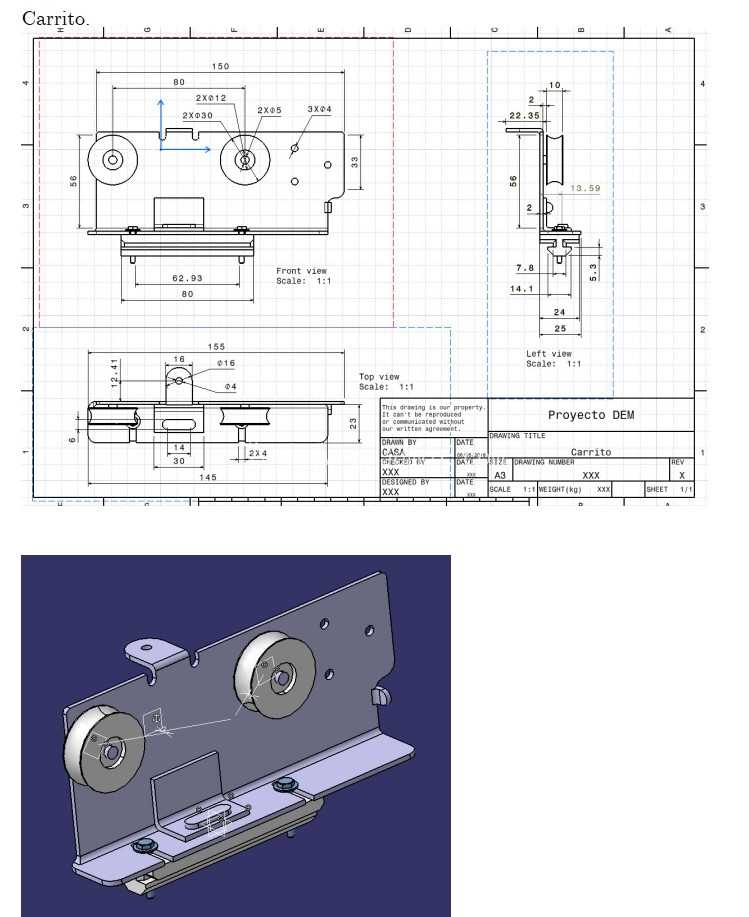

　　从安装边界来看，整套组件装配完成后，吊挂状态下的垂直方向占用高度控制在常规自动门导轨的内腔尺寸范围内，适配市面上主流截面的铝合金自动门导轨，无需对导轨做二次裁切或加工；滚轮的轮距设计经过受力校核，单组组件可承载80-120kg的门体重量，常规双开自动门配置两组该组件即可满足普通玻璃门、金属门的负载需求。设计过程中对各运动部件的间隙做了合理预留：滚轮与导轨滚动面的单边间隙控制在0.2-0.5mm，既保证运行时无旷量晃动，又避免间隙过小导致灰尘、杂物嵌入后出现卡滞；滑块与导轨内腔的滑动间隙控制在0.3mm以内，保证传动过程无滞后虚位，门体启停位置精度可控。

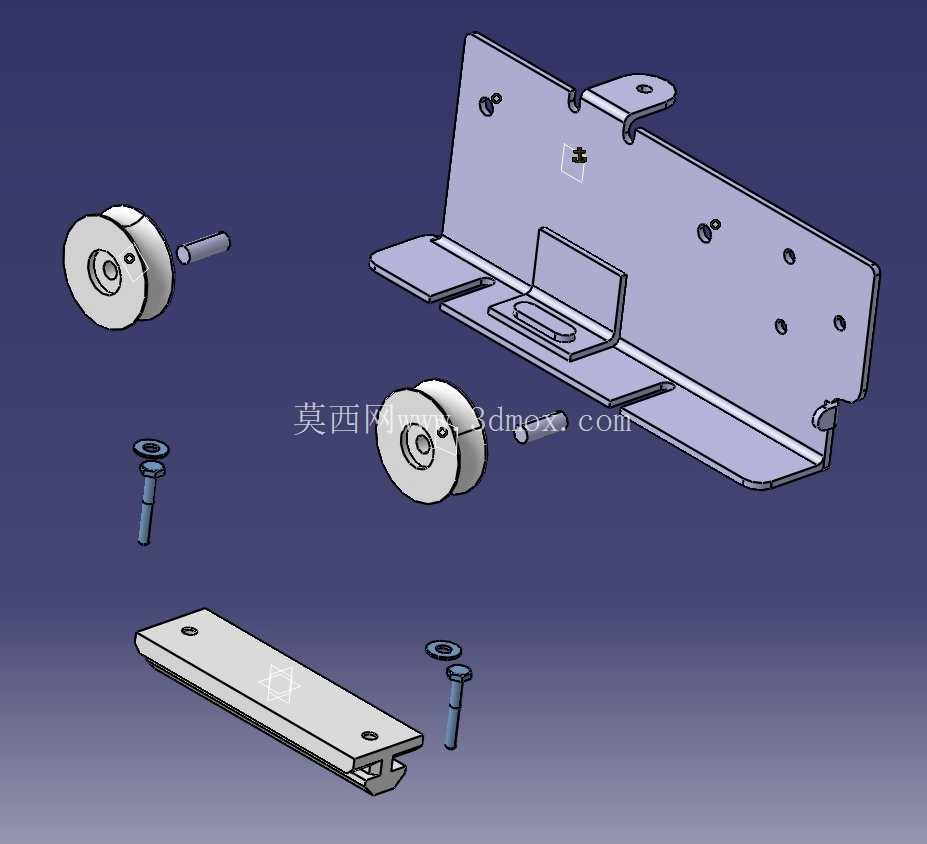

　　细节设计上，吊挂件的折弯边缘均做了去毛刺倒钝处理，避免安装过程中划伤施工人员或门体装饰面；滚轮的尼龙外圈做了微凸弧面设计，与导轨的圆弧滚动面形成线接触，相比平轮结构可自动补偿少量安装角度偏差，运行阻力更小；所有金属冲压件、机加工销轴均做了镀锌防锈处理，可适应潮湿、多尘的复杂安装环境，长期使用不会出现锈蚀卡滞问题。整套组件的装配逻辑完全遵循模块化思路，各零件可单独拆解更换，当滚轮磨损、滑块滑牙或吊挂件变形时，无需拆卸整套门体即可完成故障零件的替换，大幅降低后期维护的工时成本。
