七瓣液压起重机抓斗结构设计

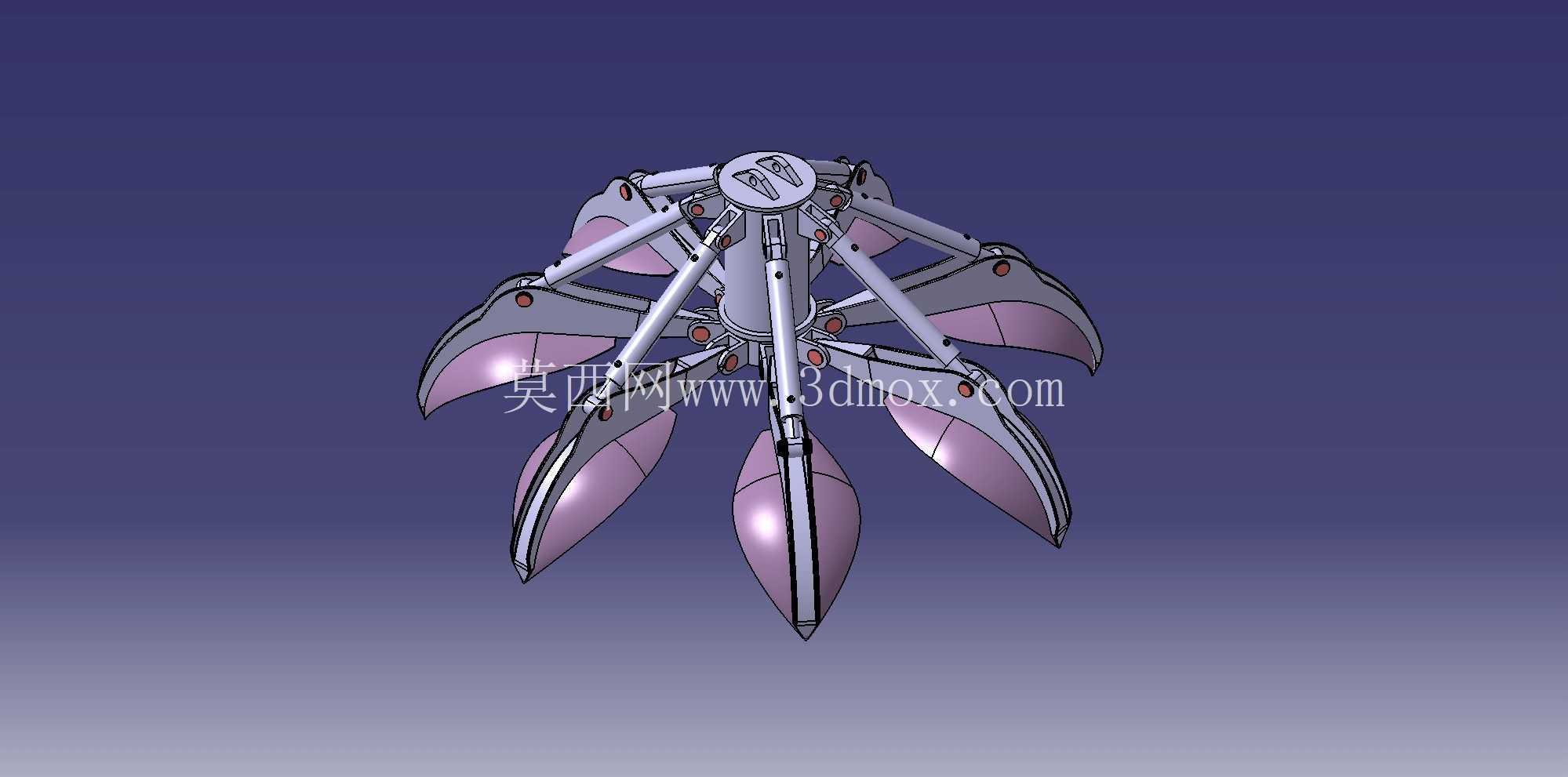

　　在港口散货码头、废钢处理场站、矿山物料转运堆场这类作业场景里，多瓣式抓斗是起重机配套属具里适配性极强的一类作业部件，和常规双瓣抓斗针对煤炭、砂石这类均匀散料的适配性不同，七瓣结构的抓斗更适合抓取形状不规则、堆积密度差异大、块度不均的物料，比如破碎后的废钢、生活垃圾、不规则矿石、原木边角料这类容易出现卡滞、漏料的作业对象。这套七臂液压驱动的抓斗结构，核心的受力逻辑是将顶部连接法兰的起吊载荷，通过中心主轴均匀分散到七组对称布置的斗瓣臂架上，每一组斗瓣都配套独立的铰接销轴与液压驱动支路，避免单组斗瓣受力过载时出现结构变形。

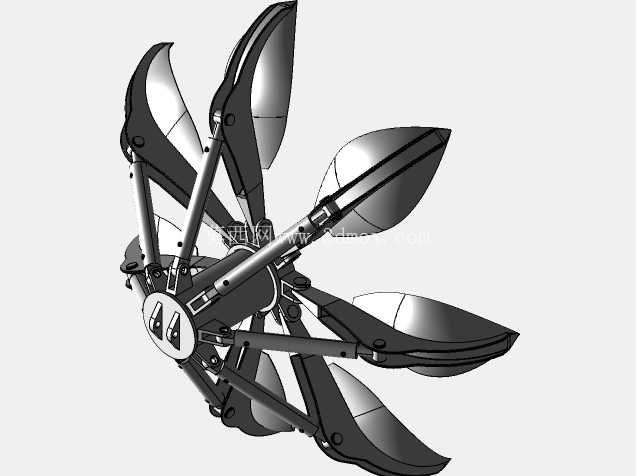

　　从结构布局来看，中心筒体是整个抓斗的核心承载部件，所有斗瓣的上铰接耳板、液压油缸的安装座都集成在中心筒体的外壁上，这种集成式的设计能减少分散焊接带来的应力集中问题，同时能压缩整体安装高度，适配起重机臂头的安装空间边界，避免抓斗收拢后整体高度超标，影响起重机的起升有效行程。斗瓣的曲面造型是经过物料抓取特性优化的，瓣体的弧度采用渐开线式收敛设计，收拢时七片斗瓣的刃口会在底部完全闭合，不会出现大块物料从瓣体缝隙漏出的情况，同时瓣体外侧布置的加强筋沿着受力方向延伸，从铰接点一直覆盖到刃口位置，能应对抓取尖锐废钢时的冲击载荷，避免瓣体被砸变形。

　　液压管路的布置全部沿着臂架内侧的走线槽固定，不会在抓斗开合过程中出现管路被挤压、剐蹭的问题，每一组油缸的进出油口都在中心筒体顶部的集流块处汇总，只需要通过两根主液压管路和起重机的液压系统连接，就能实现七组斗瓣的同步开合动作，同步误差控制在极小范围内，不会出现某一片斗瓣动作滞后导致的物料撒漏。在安装适配性上，顶部的连接法兰采用标准的起重机属具连接尺寸，能直接适配大多数通用门式起重机、履带式起重机的快换接头，不需要额外加工过渡连接盘，抓斗完全张开时的最大直径覆盖常规散料抓取的作业半径，收拢后的外径尺寸能满足料斗、货运车厢的卸料入口尺寸要求，不会出现卸料时卡滞的情况。斗瓣刃口部分采用可更换的耐磨块设计，磨损后不需要整体更换斗瓣，只需要拆卸固定螺栓更换耐磨块即可，大幅降低现场维护的成本与停机时间。铰接位置的销轴都设计了注油通道，日常维保的时候可以直接通过外部注油嘴加注润滑脂，不需要拆卸销轴就能完成润滑保养，适配港口、矿山这类高负荷连续作业的维保需求。从受力传递路径来看，抓取物料时的载荷先通过斗瓣刃口传递到瓣体结构，再通过上下两个铰接点分别传递到中心筒体和液压油缸，油缸只提供开合的抱紧力，主要的起吊载荷全部由臂架的铰接结构承担，避免液压油缸长期承受径向载荷导致密封件过早损坏。

　　七组斗瓣的对称布置让整个抓斗的重心始终落在中心轴线上，起吊过程中不会出现偏载倾斜的情况，能降低起重机起升机构的偏载磨损，同时也能提升作业过程中的稳定性，减少物料在空中晃动带来的安全隐患。针对不同密度的物料，这套结构还可以通过调整液压系统的溢流压力来调整斗瓣的抱紧力，抓取重质废钢时调高系统压力保证足够的抓取力，抓取轻质散料时适当降低压力避免能耗浪费，同时也能减少结构件的疲劳载荷。整个结构没有多余的冗余设计，所有的板件、轴类零件都经过受力校核，在保证足够强度的前提下尽可能控制整体自重，提升起重机的有效起重量，避免抓斗自重占用过多的起升载荷配额。
