起重作业用滑轮组式吊钩结构设计

项目分类:起重机 发布时间:2024-12-10 ID:840647
  • 起重作业用滑轮组式吊钩结构设计

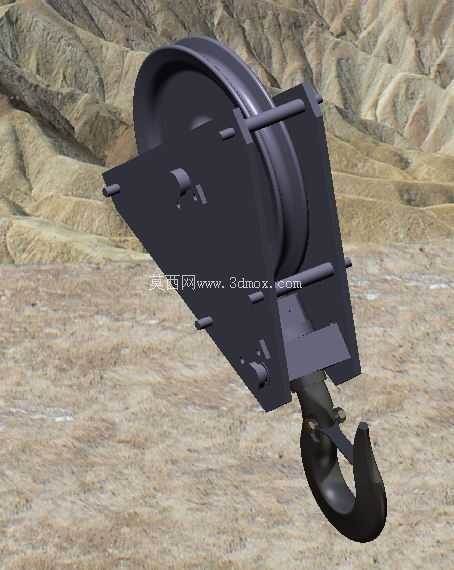

  在厂房重型工件转运、港口散货装卸、基建现场钢筋构件吊装这类常规起重作业场景里,吊钩组件是直接连接起重卷扬机构与被吊载荷的核心受力部件,这套带滑轮组的吊钩结构,完全适配中小吨位桥式起重机、汽车吊的动臂端配套使用需求,区别于普通直柄吊钩,它集成了动滑轮组结构,能直接配合卷扬钢丝绳完成倍率转换,不用额外加装动滑轮附件,减少了现场吊装的部件拼接工序。从结构功能来看,两侧的立式安装板是整个组件的承载基体,板件上预留的两处横向销轴孔,分别用来固定滑轮轴与吊钩防脱摆轴,滑轮轴上套装的大直径铸铁滑轮,轮槽弧度完全匹配常规6*19规格起重钢丝绳的曲率,能避免钢丝绳在收放过程中出现硬弯折、局部挤压断丝的问题,滑轮内部预设的铜套衬层,能在长期重载转动时降低轴孔磨损,不用频繁拆解更换销轴。

  下部的吊钩本体采用锻造钩体结构,钩头处预留的防脱挡片安装位,可配套加装弹簧式防脱棘爪,防止吊装过程中吊索具从钩口滑出引发安全事故,钩体与上部安装板之间采用推力轴承连接,吊装过程中可随被吊工件的转动自由回转,不会扭结卷扬钢丝绳。设计阶段首先核算的是额定起重量对应的板材厚度,两侧立板采用Q355钢板切割成型,板厚根据额定起升载荷的剪切力、弯曲应力计算留足1.8倍安全系数,避免起吊瞬间冲击载荷造成板件变形;滑轮的直径选取严格遵循起重设计规范里的轮径与钢丝绳直径比值要求,降低钢丝绳的弯曲疲劳损耗,延长钢丝绳更换周期。

  安装边界上,组件上部的两个横向销轴伸出端长度,完全匹配常规起重机小车上的吊钩架限位槽尺寸,安装时直接将销轴卡入限位槽加装挡板即可完成固定,不需要额外改制连接结构;整个组件的总宽度控制在常规起重机吊钩护罩的内部尺寸范围内,起升过程中不会和护罩、小车架发生刮碰,钩体的最大摆角设计为正负30度,能适应吊点不在正下方的斜向起吊工况,不会出现钩体卡滞的问题。实际使用中,这套结构的维护点非常少,仅需要定期在滑轮注油孔加注润滑脂、检查钩头开口度磨损量即可,相比分体式的滑轮加吊钩组合,整体集成度更高,受力传递路径更直接,所有载荷通过立板直接传递到滑轮轴、再分散到多根钢丝绳上,不会出现局部应力集中的问题,在车间日常模具吊装、钢材卸车这类频繁起吊的工况下,能长期保持稳定的工作状态,不会因为结构松动引发吊装风险。

  建模过程中对所有配合面都做了公差匹配,滑轮与轴的间隙控制在0.1-0.2mm之间,既保证转动灵活,又不会出现径向窜动,钩体与推力轴承的配合面做了粗糙度要求,避免长期转动出现接触面压溃的问题,立板上的所有孔位都做了同轴度校验,保证销轴安装后不会出现别劲、滑轮转动卡滞的情况。
