铁路货场伺服液压铰接起重作业装置

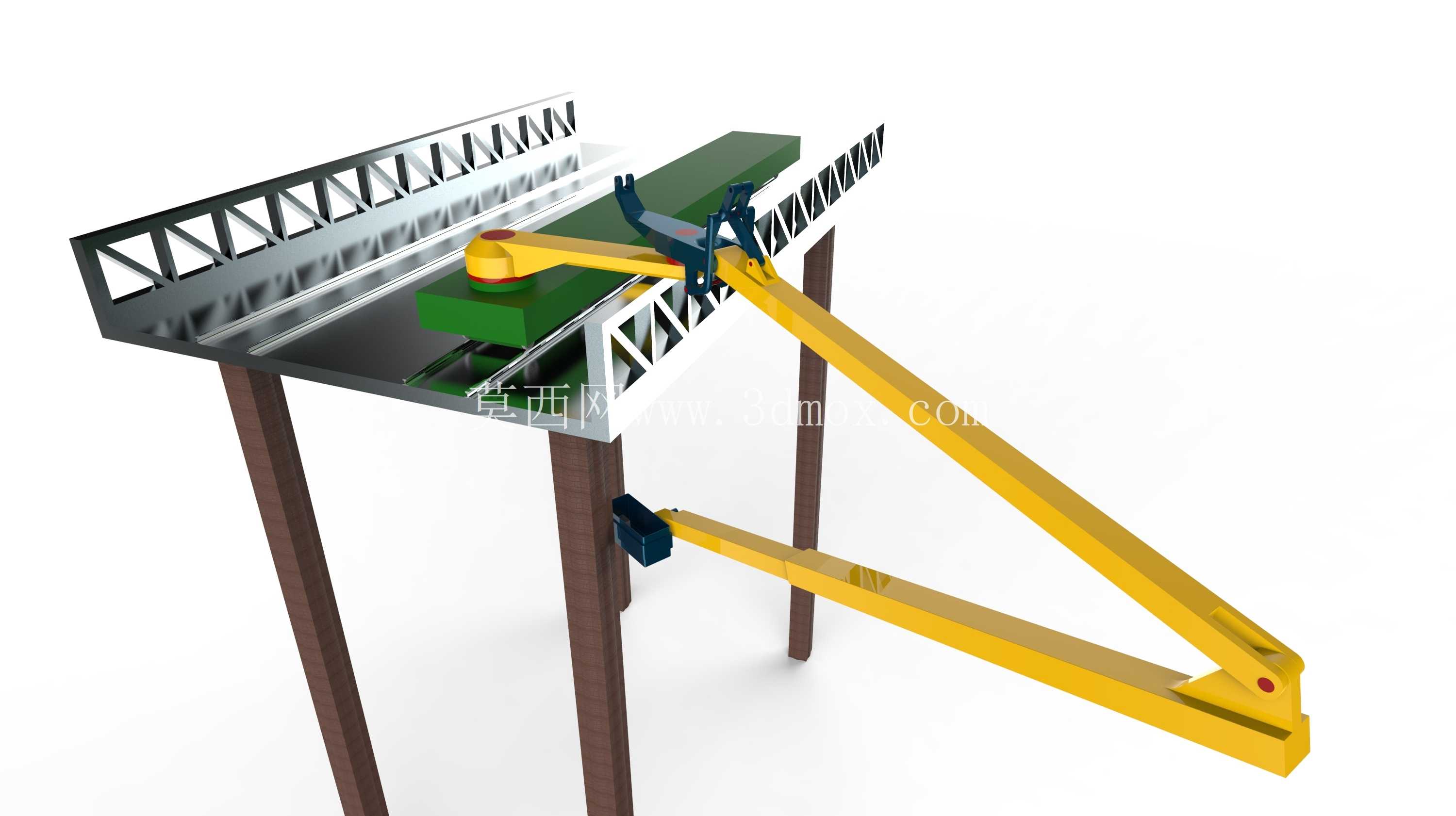

　　这类铰接式液压起重装置，主要适配铁路货场站台、高架仓储装卸区的定点起重作业场景，区别于传统大跨度龙门吊的全域覆盖特性，该装置采用固定点位铰接安装的布局，可在有限作业半径内完成灵活变幅动作，适配站台边缘到货运车厢内部的货物转移需求，尤其适合散件组装、重型零部件的短距离精准吊装，无需铺设长距离行走轨道，对站台土建基础的荷载要求更低，适合既有货运站点的改造加装。从结构功能来看，装置采用双段铰接臂架设计，上臂与下臂通过铰接销轴连接，配合液压执行元件实现臂架的俯仰与折叠动作，相比单臂架起重设备，折叠式结构可在非作业状态下收回臂架，减少对站台通行空间的占用，作业时可通过双段臂的角度配合，实现更大的作业覆盖范围，可绕过站台边缘的防护结构、车厢栏板等障碍物，将吊具直接送达货物放置点位。整套装置共配置6组执行元件，分别负责臂架变幅、末端姿态调整、吊具升降等动作，所有执行元件的液压管路沿臂架内侧走线，采用硬管加软管的组合布置方式，硬管段沿臂架结构梁固定，减少管路晃动磨损，铰接转动位置采用高压软管连接，预留足够的转动余量，避免臂架动作过程中管路出现拉扯、弯折问题。设计阶段首先明确安装边界，装置的基座固定在站台钢结构平台的主梁位置，安装点位需对应平台下方的支撑立柱，确保吊装荷载可直接通过立柱传递到基础，避免平台局部受力过大产生变形。

　　臂架完全收回状态下，整体外伸长度不超出站台边缘安全限界，不会影响邻线列车的正常通行；臂架完全展开时，最大作业半径可覆盖货运车厢的中部装卸区域，最小作业半径可覆盖基座旁的站台堆货区，无需额外移动设备即可完成站台到车厢的全范围货物转移。臂架主体采用箱型梁焊接结构，主受力板材根据吊装荷载的弯矩分布做变厚度设计，臂架根部铰接位置做局部加强，增加筋板分散铰接点的集中应力，臂架末端预留标准吊具安装接口，可根据作业需求更换吊钩、真空吊具、夹爪等不同属具，适配不同类型货物的吊装需求。

　　液压系统采用伺服控制方案，可根据吊装荷载自动调整液压系统输出压力，轻载作业时提升动作速度提高作业效率，重载作业时自动降低动作速度提升吊装平稳性，同时可实现臂架动作的微动调节，精准控制吊具的停放位置，减少吊装过程中货物的晃动碰撞，适合精密重型零部件的装卸作业。安装过程中需先核对站台基础的承载能力，根据基座的安装尺寸在平台主梁上焊接连接法兰，法兰与主梁之间采用全焊透焊接工艺，焊接完成后做探伤检测确保焊接强度，基座与法兰之间采用高强度螺栓连接，按规定扭矩拧紧后做防松标记。

　　臂架组装时需先校准各铰接点的同轴度，避免铰接轴出现偏载磨损，液压管路连接完成后需做耐压试验，排查管路渗漏问题，调试阶段先做空载动作试验，验证各臂架动作的顺畅性，确认各行程限位的触发位置准确，再逐步加载做荷载试验，验证不同作业半径下的结构稳定性与液压系统响应特性。日常运维中需定期检查铰接点的润滑情况，及时补充润滑脂减少销轴磨损，检查液压油的清洁度，根据作业周期更换液压油与滤芯，定期校核各执行元件的动作同步性，避免臂架动作出现卡滞、偏移问题，确保装置长期稳定运行。
