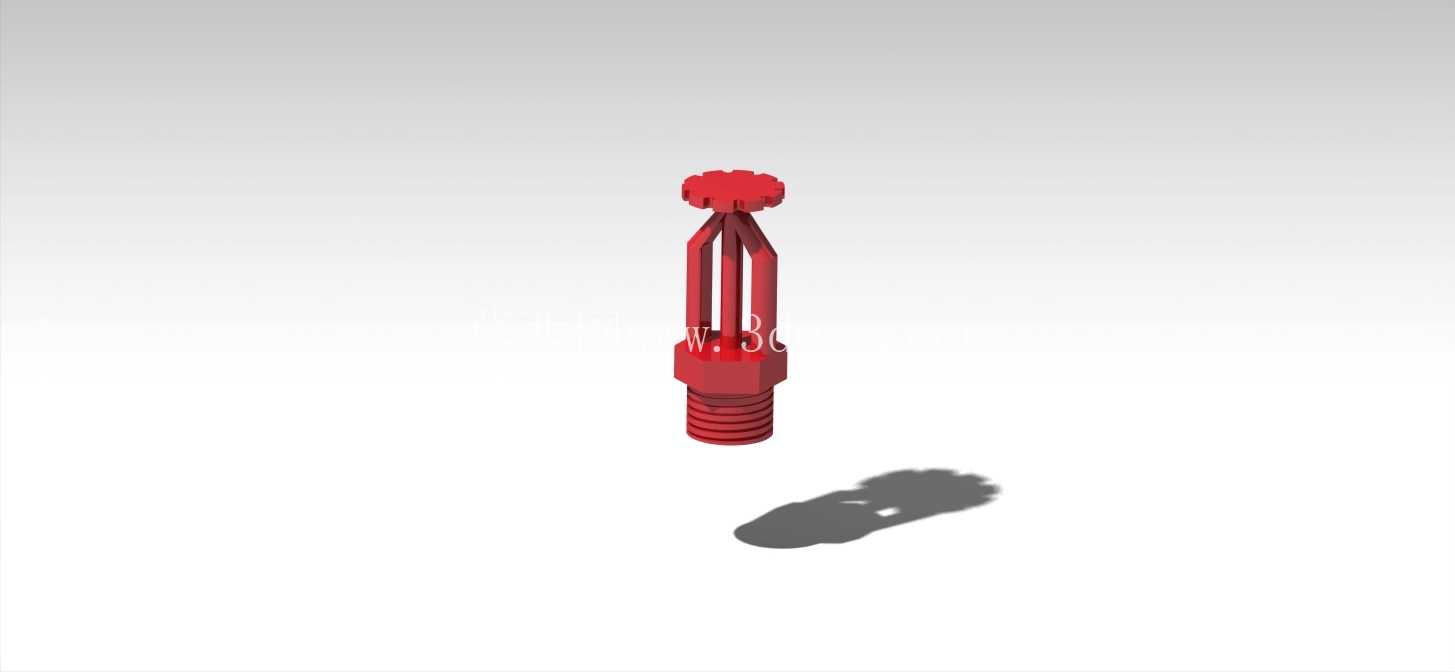

下垂式消防喷淋头结构设计展示

　　日常在商用建筑、地下车库、高层民用建筑的顶板下方，总能见到这类红色下垂式喷淋构件的身影，它是自动喷水灭火系统里最末端的执行部件，不需要人工触发，当环境温度达到动作阈值时，就能自动破开密封结构喷水控火，是建筑被动消防体系里覆盖率最高的部件之一。做这个模型的时候，首先要还原的是它的实际安装逻辑：底部的外螺纹段是标准管螺纹，和供水支管的内螺纹直接旋合安装，安装时要保证溅水盘距离顶板的距离在75mm到150mm之间，这个尺寸边界是经过大量灭火实验验证的——距离太近会被顶板阻挡水流分布，太远则会延迟热敏元件的感温速度，建模时特意把螺纹段的长度、螺纹牙距都按通用的NPT1/2规格做了还原，方便做管线综合排布的时候直接调用，不会出现安装干涉的问题。

　　顶部的红色齿状结构是溅水盘，很多刚入行的设计师会以为这只是个装饰件，实际上它的齿形角度、开孔分布直接决定了喷水的覆盖范围：下垂式喷淋的溅水盘会把压力水均匀打散成直径1mm左右的水滴，向下呈抛物线布水，单只喷头的保护半径在常规3.6m层高下可以达到1.8m，布水强度不低于6L/(min·㎡)，建模时特意还原了溅水盘边缘的锯齿角度和下方的导流筋，不是随便做个圆盘应付，因为做消防BIM排布的时候，很多时候需要校核溅水盘和灯具、风口的净距，要是模型的溅水盘尺寸不对，现场安装就会出现冲突。

　　中间的红色支架是支撑热敏元件的结构，两根对称的支臂要承受供水侧的静压，常规管网静压在0.1MPa到1.2MPa之间，所以支臂的截面厚度不能太薄，建模时按实际产品的壁厚做了等比例还原，支臂中间的空腔是用来容纳玻璃球或者易熔合金元件的，这个位置的尺寸公差要求很高，要是支架的开口尺寸偏差太大，热敏元件安装后会出现受力不均，容易出现误喷或者动作滞后的问题。很多新手建模的时候会把支臂做成实心结构，实际上为了减少热敏元件周围的热阻，支臂都是做的镂空结构，让热气流能顺畅接触到热敏元件，这个细节在模型里也做了还原，能清晰看到支臂中间的通流空间。

　　做这个模型的时候特意没有简化底部的密封结构，虽然从外部看不到，但在做结构拆解演示的时候，密封座的锥面角度、顶杆的长度都是核心参数：平时密封座靠热敏元件的支撑顶住进水口，保证管网里的水不会漏出，当热敏元件受热破碎，顶杆失去支撑，供水压力就会把密封座冲开，水流顺着支臂的空间冲到溅水盘上完成布水。实际工程里很多喷淋头漏水都是因为密封座的锥面有杂质卡滞，或者安装时旋紧力矩过大导致密封座变形，建模时把密封座的锥度按1:5的通用锥度做了还原，方便做装配模拟的时候验证配合间隙。

　　从安装边界来说，这类喷淋头安装完成后，整体突出顶板的长度大概在50mm左右，做精装吊顶排布的时候，这个突出尺寸必须要考虑进去，要是吊顶内的管线层高度不够，就会出现喷淋头被吊顶板挡住的问题，模型里把整体的高度比例按实际产品做了校准，调用的时候可以直接测量安装净距，不需要再二次调整尺寸。另外要注意的是，这类红色喷淋头的公称动作温度是68℃，是最常用的规格，适合环境温度不超过38℃的场所，要是在厨房、烘干房这类高温区域，就要换用更高动作温度的喷淋头，溅水盘的颜色也会对应变成黄色、绿色，不过这个模型还原的是最通用的68℃下垂式规格，也是日常项目里用的最多的类型。

　　很多人做消防模型的时候只会做个大概的外形，忽略了各个结构的实际功能对应，这个模型在建模时每一处结构都对应实际产品的功能需求：比如溅水盘的齿形不是均匀分布的，对着支臂的位置齿形会做偏移，避免支臂阻挡水流；螺纹段的末端有个退刀槽，方便安装时旋到底，保证密封；支臂和溅水盘的连接位置做了圆角过渡，避免应力集中，因为喷淋头在运输和安装过程中很容易受到磕碰，要是连接处是直角，很容易出现断裂导致漏水。这些细节都是在实际项目里踩过坑之后才会注意到的，不是随便照着图片描个外形就能做准确的。
