在工业流体控制领域,减压阀作为管路压力调节的核心执行元件,其内部传动部件的精度与可靠性直接决定了压力输出的稳定性,这款齿轮轴正是减压阀传动链中承担扭矩传递、运动转换的核心零件。从实际工况来看,减压阀长期工作在带压流体环境中,轴类零件不仅要承受齿轮啮合带来的交变弯曲应力、扭转剪切应力,还要适配阀腔内的安装空间,避免与阀杆、密封件、腔体壁面产生运动干涉,因此在结构设计阶段需要兼顾传动效率、安装适配性与长期运行的抗疲劳性能。

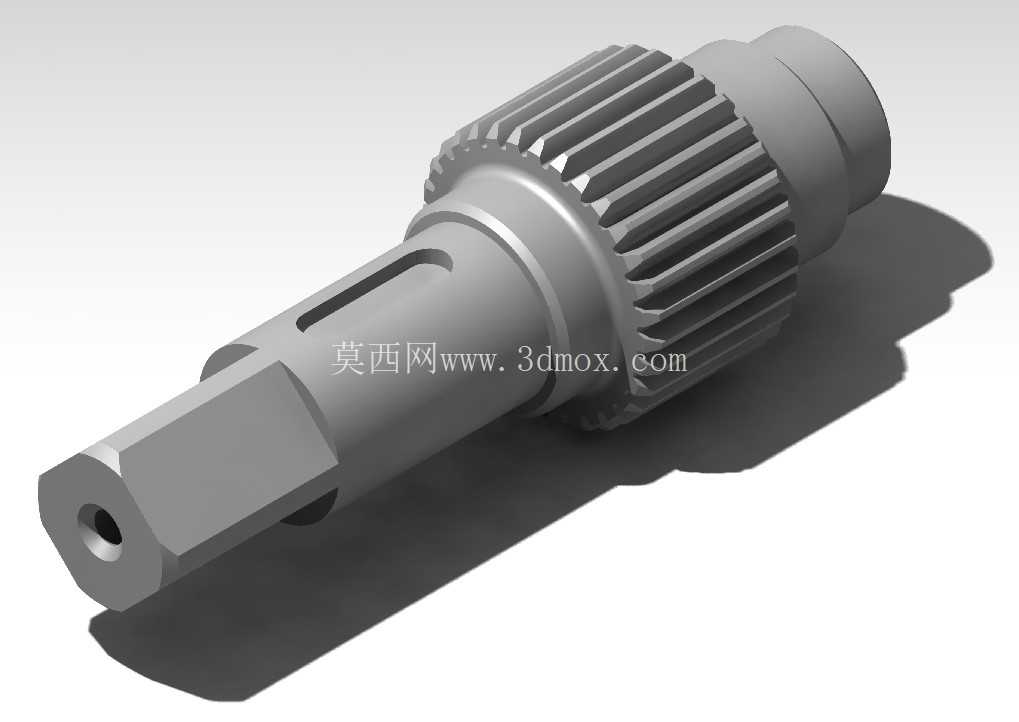

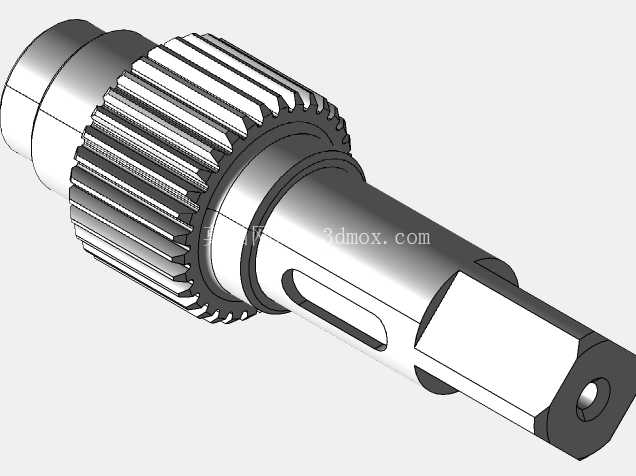

该齿轮轴的传动段采用渐开线花键齿结构,相比普通平键传动的轴段,花键结构的齿面接触面积更大,单位面积承受的压应力更低,在减压阀频繁调节开度的往复动作中,不会出现键槽挤压变形、滚键的失效问题,同时渐开线齿形的对中性更好,能保证齿轮啮合时的齿侧间隙均匀,减少调压过程中的传动空程,避免出口压力出现超调或波动。轴的输入端设计为四方头结构,可直接与手动调节旋钮或者电动执行器的输出端配合,四方结构的装夹对中性好,能传递更大的调节扭矩,不会出现调节时打滑的问题,四方头端部的中心轴向孔可用于安装定位顶丝,或者作为工艺孔在加工时实现顶尖定位,保证各段轴的同轴度公差。
轴身开设的平键槽主要用于配套定位套或者行程限位凸轮,在减压阀的开度限位结构中,通过键连接固定的凸轮可以触发位置反馈元件,让操作人员或者控制系统实时掌握阀门的当前开度,键槽的位置经过尺寸链校核,安装后凸轮的触发位置与阀门实际开度的误差控制在允许范围内,不会出现限位提前或者滞后的问题。轴的输出端为光轴段,表面粗糙度要求达到Ra0.8,用于安装动密封件与滑动轴承,光轴段的圆柱度公差严格控制在0.01mm以内,避免密封件出现偏磨导致介质泄漏,同时也能减少滑动支撑的磨损量,延长整阀的维护周期。
从安装边界来看,该齿轮轴的各段轴径采用阶梯式设计,从输入端到输出端的轴径依次变化,既可以通过轴肩实现各配套零件的轴向定位,减少卡簧、轴套等额外定位零件的使用,也能让装配过程实现单向推入,降低车间装配的复杂度,装配时无需从两端反复调整零件位置,可有效提升装配效率。各阶梯轴的过渡位置均设计有圆角过渡,避免应力集中,在交变载荷作用下不会在轴肩位置出现疲劳裂纹,适配减压阀长期带压工作的工况需求。
在建模过程中,花键齿的参数按照标准渐开线花键参数绘制,齿形的渐开线轮廓通过方程驱动生成,保证齿形的精度符合啮合要求,同时对齿端做了微小的倒角处理,方便装配时与配合齿轮顺利导入,不会出现卡齿、顶齿的问题。四方头的棱角位置做了小倒钝处理,避免装配时划伤操作人员,也能减少应力集中。平键槽的端部采用铣刀加工对应的圆弧退刀结构,符合实际机加工的工艺要求,不会出现无法加工的直角结构。中心孔的深度与直径经过匹配设计,既满足加工时的顶尖定位需求,也不会因为孔过深导致轴的整体强度下降。
实际应用中,该齿轮轴安装在减压阀的传动腔体内,输入端连接调节驱动部件,花键段与传动齿轮啮合,光轴段穿过腔体的密封座与阀杆组件连接,当操作人员或者执行器转动输入端的四方头时,扭矩通过轴身传递到花键齿轮,带动阀杆做升降或者旋转动作,从而改变减压阀的节流面积,实现出口压力的稳定调节。轴的各段尺寸与腔体的安装孔位完全适配,轴向窜动量控制在0.05mm以内,既不会因为窜动过大导致压力调节不稳定,也不会因为间隙过小出现卡滞问题。滑动配合面的尺寸公差采用H7/g6的间隙配合,保证在温度变化、介质轻微腐蚀的工况下依然能灵活转动,不会出现抱轴故障。
