空心圆管组装式金属笼具结构设计

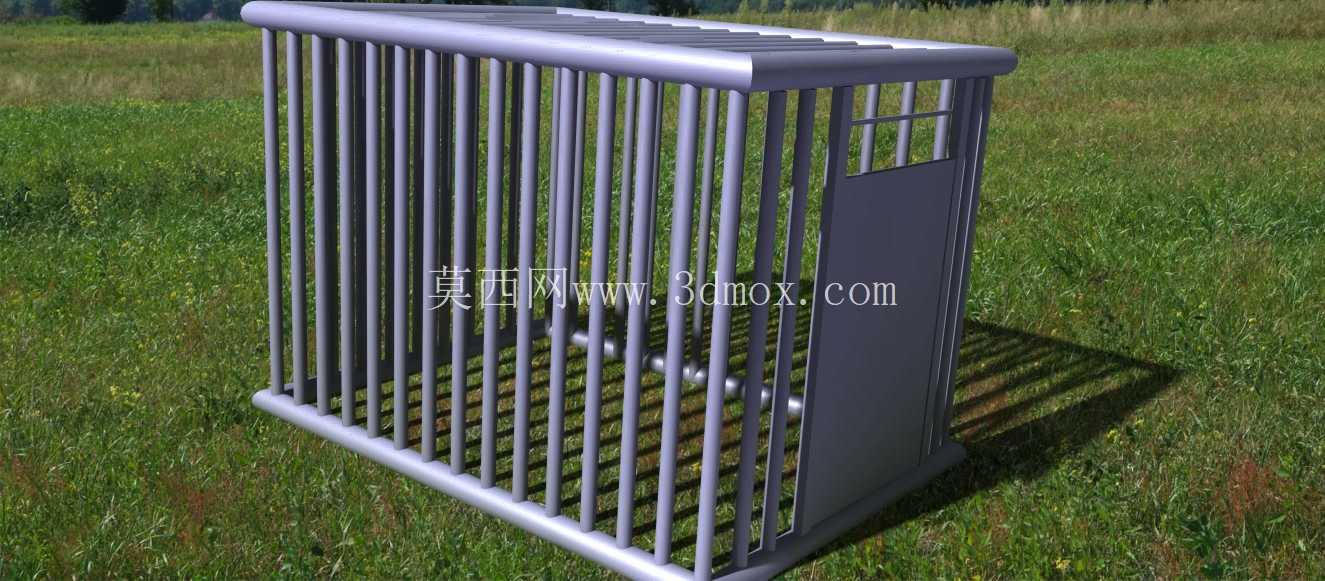

　　这款笼具整体采用等规格空心圆管作为核心成型材料，从结构受力逻辑出发，圆管截面的环形结构在同等耗材重量下，相比实心方钢、扁钢拥有更优的抗径向形变能力，能承受笼内动物冲撞、倚靠带来的侧向载荷，同时空心结构大幅降低整体自重，方便短途移位与场地调整。整体框架采用上下双层环形围边设计，底部围边直接接触地面，通过均匀分布的竖向圆管将载荷传递至地面，避免局部应力集中导致的框架变形，顶部围边与竖向管一一对应焊接，形成闭合的受力框架，顶部横向排布的圆管间距与竖向管保持一致，既可以防止动物从顶部逃脱，也能在需要叠放或者临时加盖遮挡物时提供均匀的支撑面。笼门采用与主体同规格的圆管焊接而成，门轴采用贯穿式圆管插销结构，无需额外合页配件，直接利用圆管自身的套接实现转动功能，插销上下两端插入上下围边预先预留的管孔内，转动间隙控制在1mm以内，避免开关门时出现晃动旷量，门锁位置采用横向插销结构，插销杆同样采用同系列圆管制作，插入门框对应位置的预留孔位即可实现锁止，结构简单可靠，无复杂易损配件，在户外潮湿、多尘环境下也能长期保持动作顺畅，不会出现弹簧锁具锈蚀卡滞的问题。

　　从实际应用场景来看，这类圆管笼具可适配多种使用需求，户外散养场景下可作为中小型动物的临时圈养设施，圆管表面做钝化处理后可耐受户外雨水侵蚀，无需频繁做防腐维护；工业场景中可作为设备防护围栏，将高速运转的传动部件、带电作业区域与人员通道隔离，圆管的圆弧表面没有尖锐棱角，即使人员意外磕碰也不会造成严重划伤；仓储场景下可作为贵重零散物料的临时存放笼，配合底部加装的脚轮即可实现工位间的物料周转，竖向管的均匀间隙既能保证内部物料可视，方便盘点核查，也能防止小件物料从间隙掉落。

　　设计过程中优先考虑了加工工艺的可行性，所有管材均采用统一外径规格，下料时无需频繁调整切管机参数，所有连接位置均采用满焊工艺，焊后打磨焊疤做圆滑过渡，避免应力集中点出现断裂隐患；竖向管的间距经过反复校核，既保证间隙不会过大导致内部容纳物钻出，也不会因为间隙过小造成管材浪费，整体框架的长宽高比例符合常规搬运通道的尺寸边界，可顺利通过标准宽度的室内门、厂区通道，无需额外拆解即可完成转场。底部围边与地面之间预留了10mm的间隙，方便使用叉车、液压搬运车从底部插入抬升，适配机械化转运需求，无需额外加装托盘即可完成整笼搬运；笼门的开启角度可达到180度，完全开启后门板可贴合在笼体侧面，不会占用通道空间，方便内部清洁、物料投放或者动物进出作业。

　　从结构强度验证角度，每根竖向圆管的两端均与上下围边做圆周满焊，焊缝长度覆盖整圈管材截面，连接强度可承受单根管材1000N以上的侧向推力，完全满足常规使用场景下的载荷需求，即使局部单根管材出现变形，也可通过局部切管更换的方式完成维修，无需整体报废框架，大幅降低后期维护成本。整体结构没有采用复杂的折弯件、冲压件，所有零件均为标准圆管下料，加工门槛低，普通具备切管、焊接能力的机加工班组即可完成生产制作，无需开模投入，适合小批量定制化生产，可根据实际使用需求灵活调整长宽高尺寸、管材壁厚以及栅格间隙，适配不同场景的使用要求。
