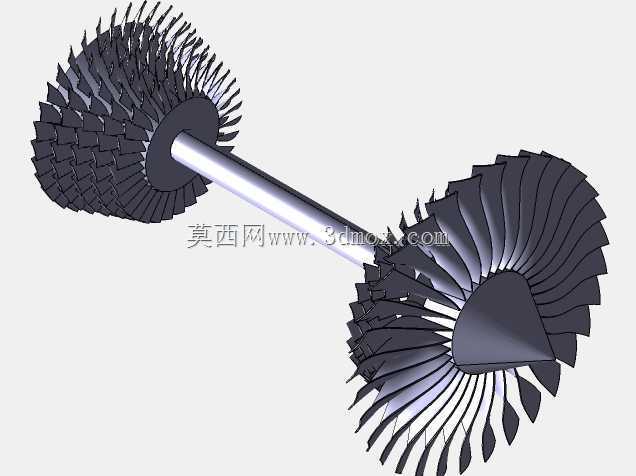

本次呈现的双级涡轮转子结构,是航空燃气涡轮动力装置的核心热端做功部件,整套结构的建模逻辑完全遵循航空发动机涡轮部件的实际工程设计规范,没有做任何艺术化简化处理,所有结构特征都对应实际加工与装配的工艺要求。从实际应用场景来看,这类双级轴流涡轮结构主要匹配中小推力级的涡喷、涡扇发动机,也可经过参数调整后适配地面燃气轮机、小型辅助动力单元的动力输出段,承担将高温高压燃气的内能转化为轴功的核心作用,前端连接压气机转子、后端连接输出轴或者动力涡轮,整套转子的工作转速通常在每分钟数万转级别,工作环境直接接触燃烧室出口的上千摄氏度高温燃气,因此结构设计的优先级首先是动平衡可靠性,其次是高温工况下的结构强度冗余,最后才是气动效率的优化。
从结构设计思路来看,整套转子采用整体式轮盘加枞树型叶根的装配逻辑,两级轮盘通过中间的空心传动轴过盈连接加径向销定位的方式固定,避免高速旋转下轮盘与轴之间出现相对滑移;每级轮盘上的叶片沿周向均匀排布,叶型采用扭转设计,从叶根到叶顶的安装角连续变化,匹配燃气流道从轴向到径向的流速变化,减少气流在叶栅通道内的流动损失。叶片的叶根部分采用标准的枞树型榫头结构,对应轮盘外缘的榫槽加工精度要求控制在微米级,装配时叶片可以沿榫槽径向装入,工作状态下依靠离心力实现自锁紧,不需要额外的紧固件固定,同时这种结构也方便单叶片损坏后的更换维护,不需要整体报废轮盘。
在外形尺寸与安装边界方面,模型中两级涡轮的轮盘直径根据做功量级做了差异化设计,靠近燃烧室的第一级涡轮承受的燃气温度更高、焓降更大,因此轮盘直径略小于第二级涡轮,叶片长度也更短,叶片的叶顶与机匣之间预留了符合热膨胀要求的间隙,间隙值参考实际工程经验取叶片长度的千分之五到千分之八区间,既避免工作状态下热膨胀导致叶顶刮蹭机匣,也不会因为间隙过大造成燃气泄漏降低涡轮效率。中间的传动轴采用空心结构设计,在保证轴的扭转刚度、弯曲临界转速满足要求的前提下,尽可能降低转子整体重量,空心轴的内孔还可以作为滑油通道或者空气冷却通道,适配涡轮部件的冷却需求;轴的两端设计有标准的安装止口与连接法兰,前端止口匹配压气机转子的后安装座,后端止口匹配后轴承座或者动力输出轴的连接结构,安装时的同轴度公差要求控制在0.02mm以内,避免高速旋转下出现过大的振动值。
从功能特性来看,这套双级涡轮结构的第一级为冲击式涡轮设计,主要利用高温燃气的冲击动能做功,承担整级涡轮约60%的焓降,第二级为反力式涡轮设计,利用燃气在叶栅通道内膨胀加速的反作用力做功,进一步回收燃气的剩余能量,两级匹配后的总做功效率可以达到90%以上。轮盘的轮缘部分设计有冷却气通道,工作时从压气机引出的高压冷却空气可以通过轴内通道进入轮盘腔室,从轮缘的小孔流出覆盖叶片表面,形成气膜冷却层,降低叶片与轮盘的实际工作温度,提升部件的使用寿命。叶片的叶型截面沿叶高方向的弦长、厚度连续变化,叶根部分厚度最大,保证离心力作用下的结构强度,叶顶部分厚度最薄,减少叶顶的漏气损失,同时叶顶部分设计有耐磨涂层的安装台,即使出现轻微的叶顶刮蹭,也不会损伤叶片主体结构。
建模过程中所有的圆角、倒角特征都完全按照实际加工要求设置,叶片与轮盘的连接位置、轮盘与轴的连接位置都设置了足够大的过渡圆角,避免应力集中导致的疲劳裂纹;轮盘上的榫槽底部设计有排屑槽,装配时可以排出榫头与榫槽配合面的微小杂质,保证装配到位。整套转子的动平衡校正面设置在两个轮盘的外侧端面,加工完成后可以在这两个端面去除材料进行动平衡校正,保证转子在最高工作转速下的振动值在允许范围内。
