带螺旋叶片电机驱动卧式搅拌混合装置

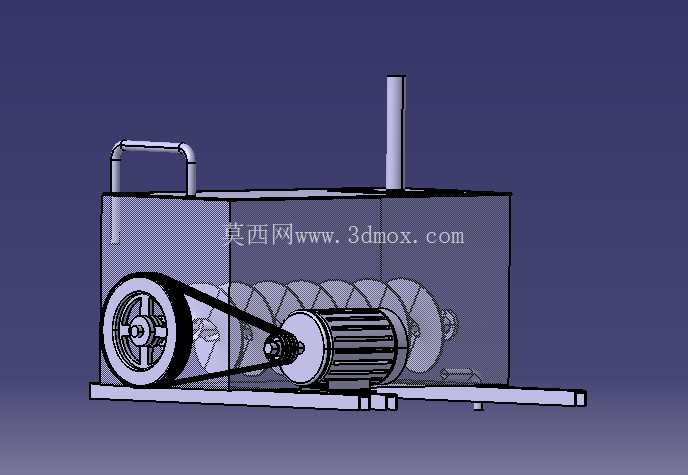

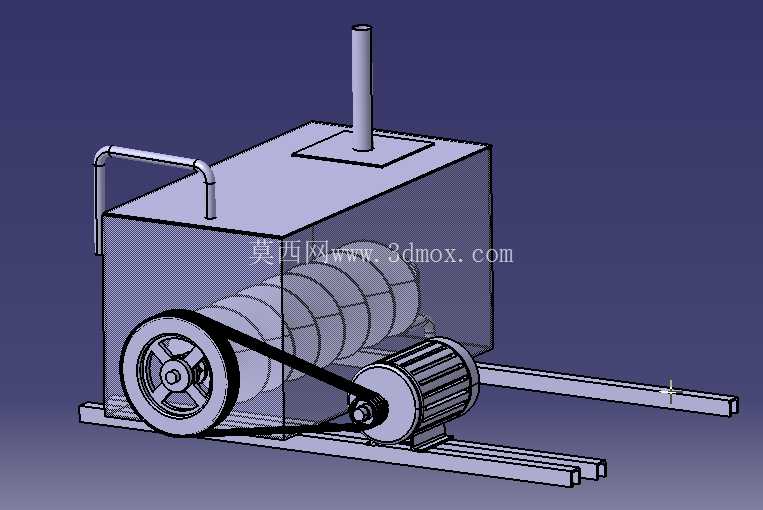

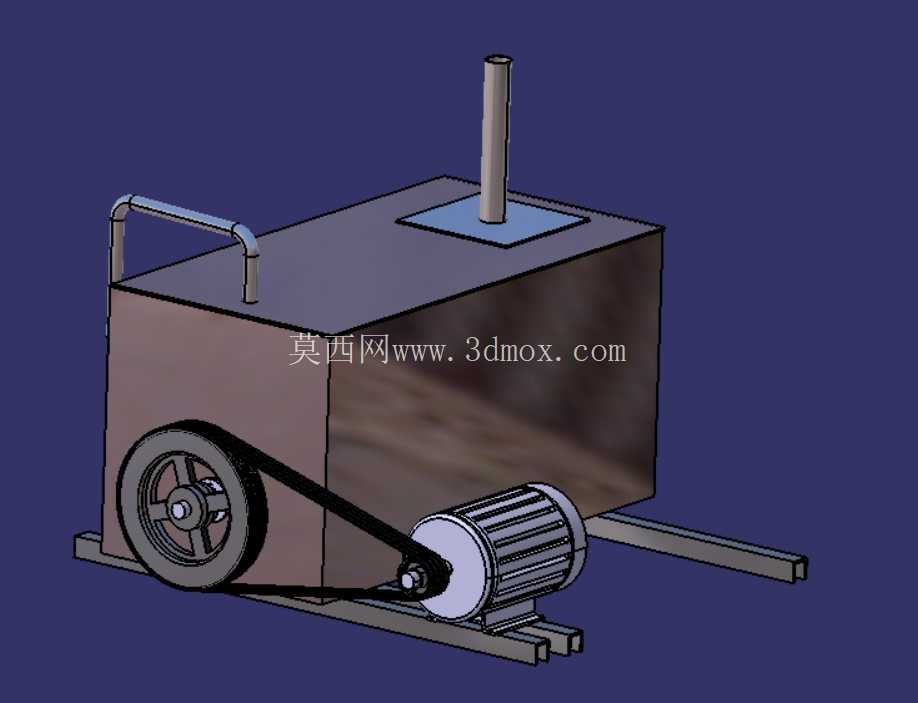

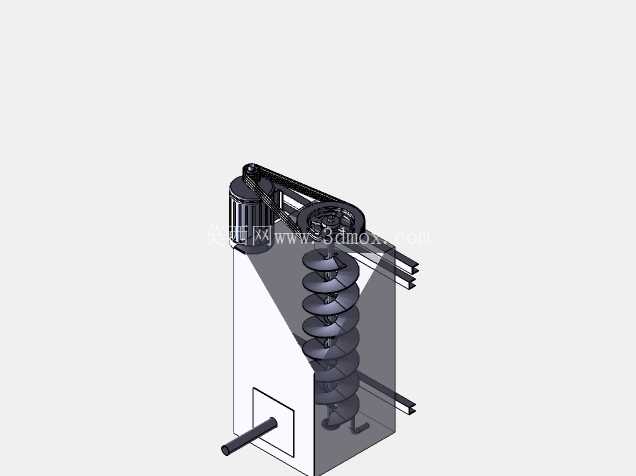

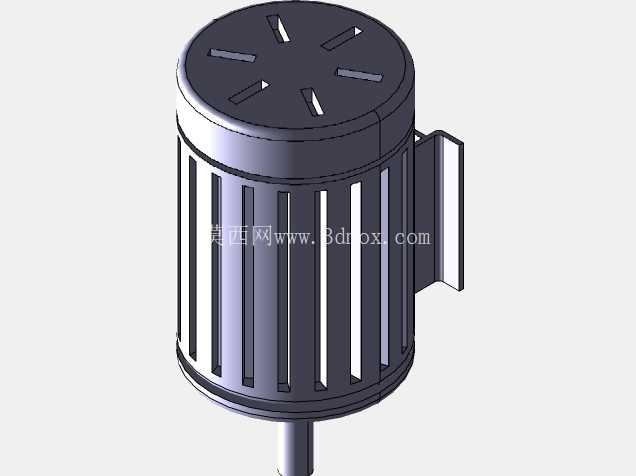

　　这款卧式搅拌混合装置，核心采用螺旋叶片作为物料推送、搅拌的执行构件，搭配交流异步电机通过V带传动提供动力输出，整体采用撬装式底架结构，可直接放置在平整硬化的车间地面使用，无需额外浇筑复杂安装基础，适配中小型生产车间的灵活布置需求。从实际应用场景来看，这类装置可覆盖干粉类物料、低粘度浆状物料的混合工序，常见于小型建材加工、农牧饲料拌混、日化原料预混等场景，单批次处理量适配小批量多批次的生产节奏，相比大型连续式混合设备，转产清料的操作门槛更低，适合配方切换频繁的生产环节。

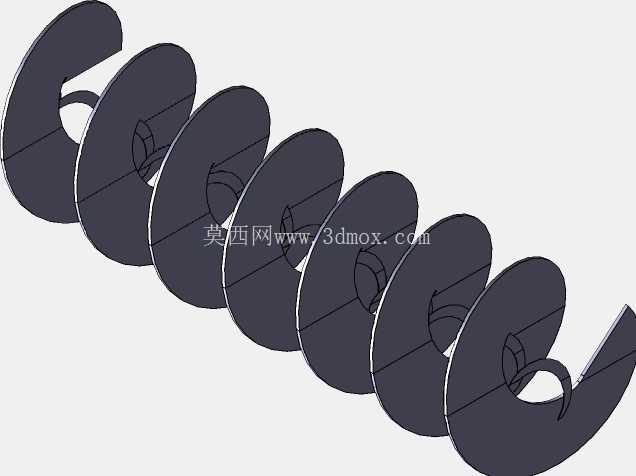

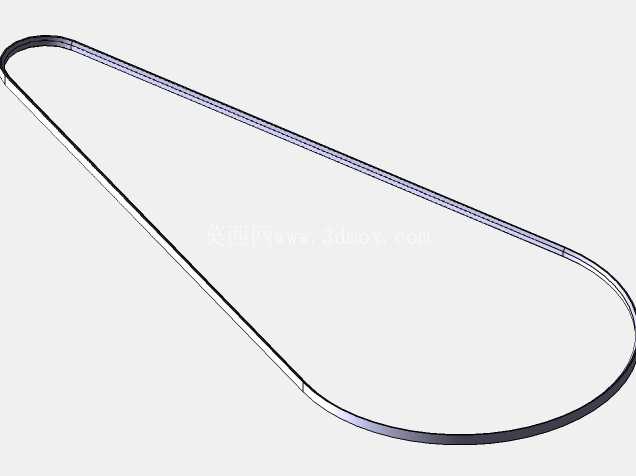

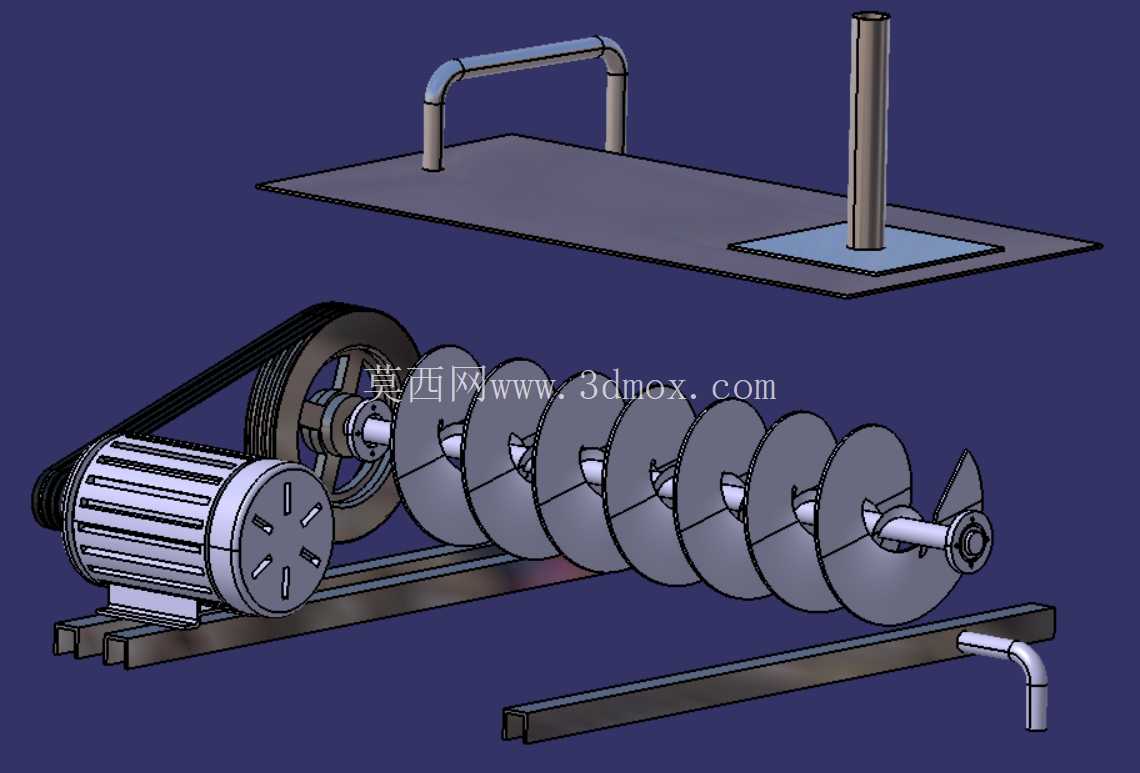

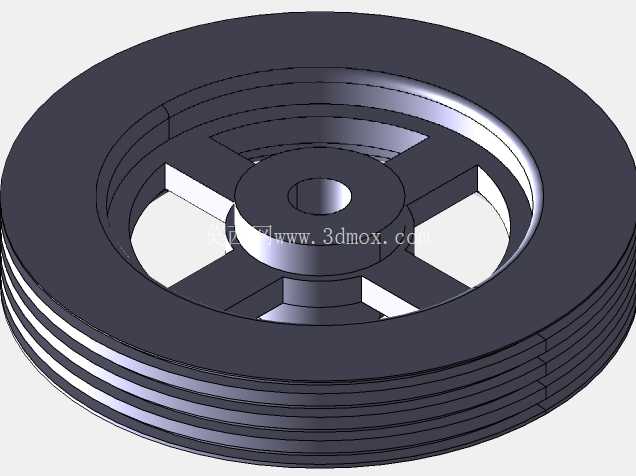

　　设备的功能设计上，螺旋叶片沿搅拌腔轴向布置，转动过程中可同时完成物料的径向翻动与轴向推送，避免混合腔内出现物料滞留的死角，顶部设置的直立管口可作为进料口或者排气口使用，侧面预留的敞口结构可作为检修口，方便操作人员清理腔体内残留物料、更换磨损的叶片构件。带传动的动力传递方案，一方面可以通过带轮直径匹配实现减速增扭，匹配螺旋搅拌所需的低转速大扭矩工况，另一方面V带本身具备过载打滑的特性，可在物料卡滞瞬间保护电机不会因堵转过载烧毁，降低设备运行的故障风险。

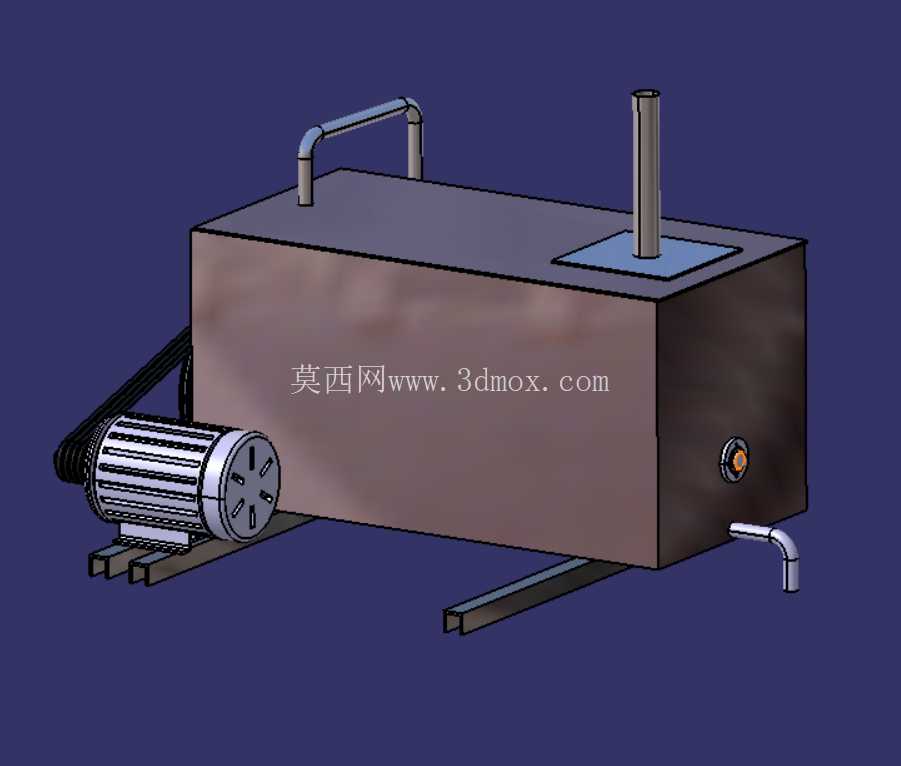

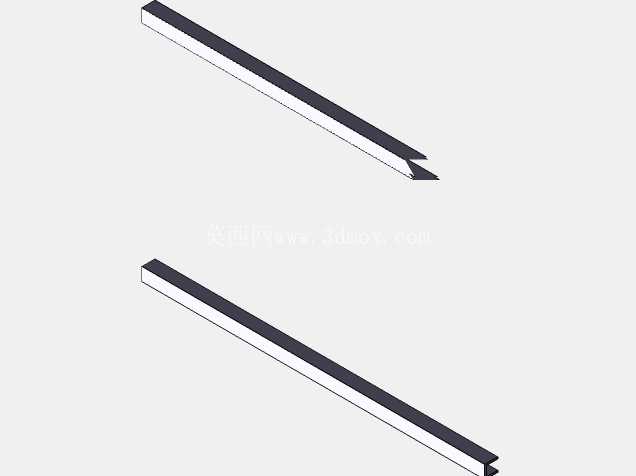

　　从设计思路层面拆解，整体腔体采用矩形焊接箱体结构，相比圆筒形腔体，加工时板材下料、拼焊的工序更简单，不需要卷板设备即可完成壳体加工，制造成本更可控；侧面加装的管式扶手，方便操作人员短距离推移调整设备位置，配合底架前端的叉装孔位，可适配手动推移、叉车转运两种移位方式，适配车间内不同距离的位置调整需求。安装边界方面，设备整体的重心落在撬装底架的支撑范围内，底架采用型钢焊接成型，与地面接触的支撑面做了加宽处理，满负载运行时的稳定性足够，不需要额外打膨胀螺栓固定；带传动的外侧预留了安全防护罩的安装位，实际投产使用时可加装金属网罩避免传动部件外露引发安全隐患，电机的接线盒位置预留了足够的接线操作空间，现场布线时不需要额外调整电机安装角度即可完成线缆接驳。

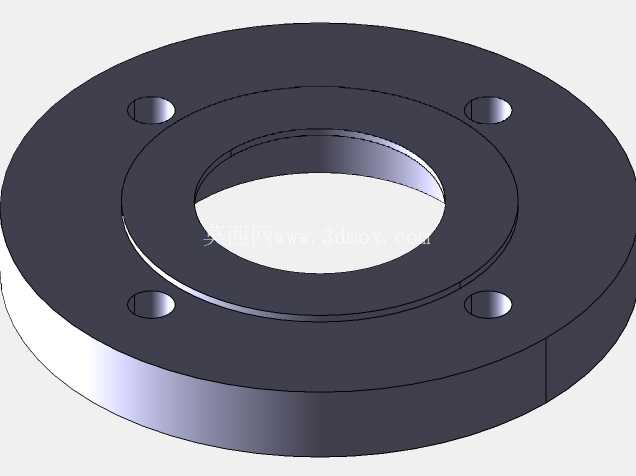

　　搅拌腔的底部可根据使用需求加装出料阀门，当前模型呈现的结构预留了出料口的安装法兰面，设计人员可根据实际处理的物料特性选配蝶阀、闸板阀等不同出料构件，适配干粉、浆体等不同性状物料的出料需求。螺旋叶片与腔体内壁的间隙控制在5-8mm范围内，既可以避免叶片转动时刮蹭腔体内壁造成磨损，又能尽可能减少腔壁附着的残留物料量，降低清料的工作量。电机的安装座采用长圆孔设计，可通过调整电机在底架上的位置实现V带张紧度的调节，不需要额外加装张紧轮结构，简化了整体的结构组成，降低后期维护的配件更换成本。
