沥青厂用离心式除尘排风设备结构

　　在沥青拌合生产厂区的作业环境中，骨料烘干、筛分、沥青拌合环节会持续产生粒径不一的粉尘与高温烟气，这类含尘废气如果直接散逸在作业区域，不仅会造成现场能见度下降，还会附着在生产设备的传动部件、电气元件表面，加速部件磨损与线路老化，同时不符合工业场所职业卫生的粉尘浓度控制要求，因此配套可靠的除尘排风设备是厂区通风除尘系统的核心环节。这款离心式排风设备就是针对这类高粉尘、带一定温度的废气输送场景设计，作为除尘系统的动力源，负责将产尘点的含尘气体抽吸后送入后续除尘处理单元，保障作业区域的空气环境达标。

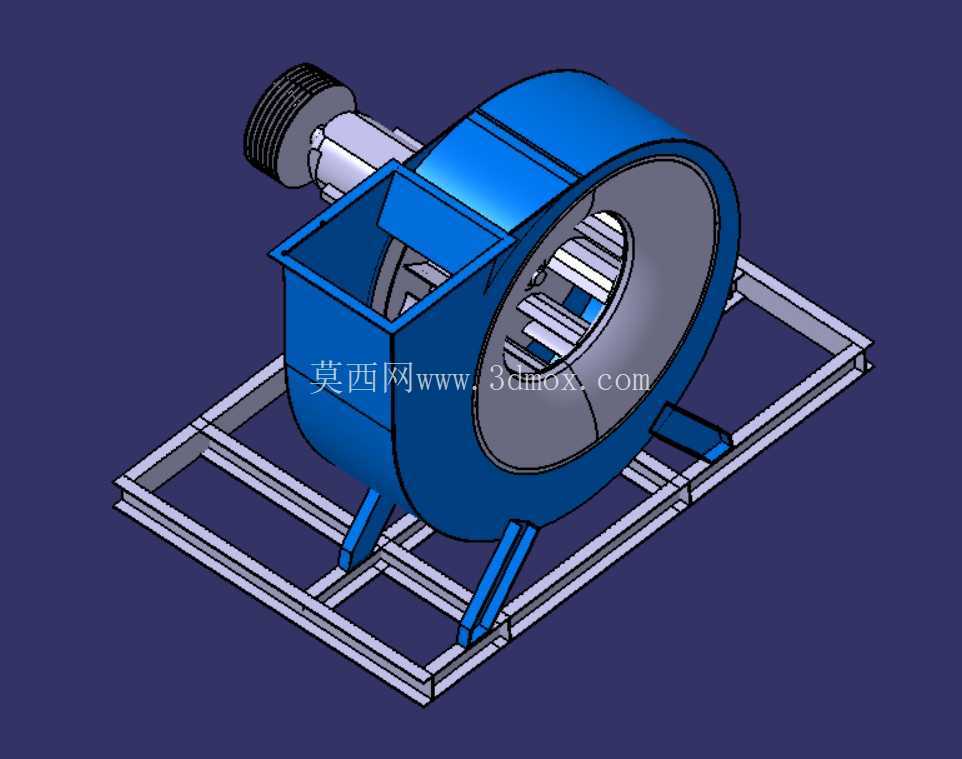

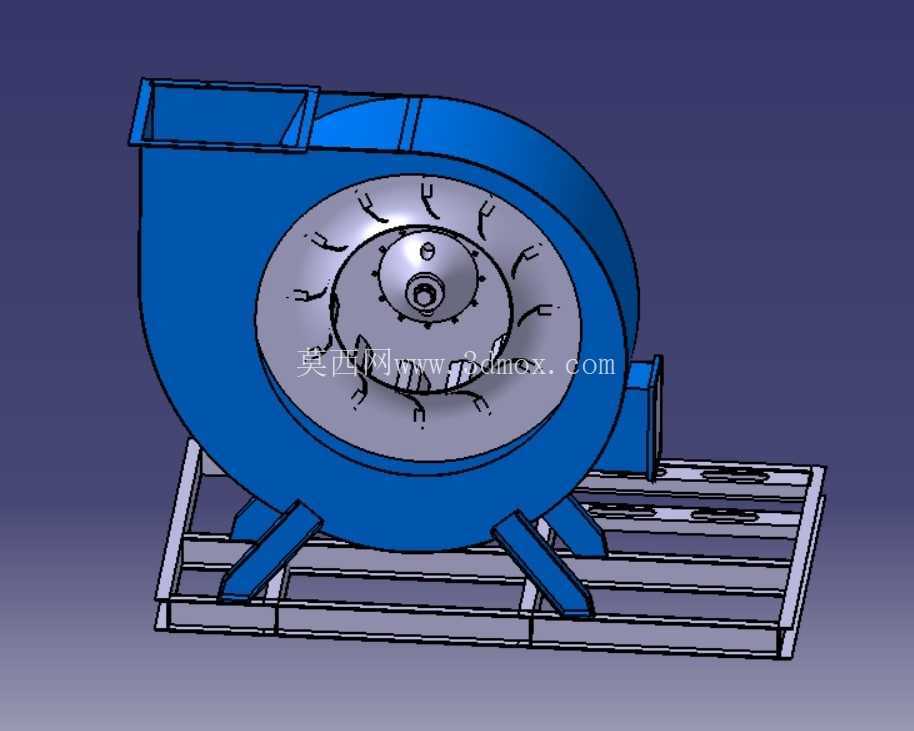

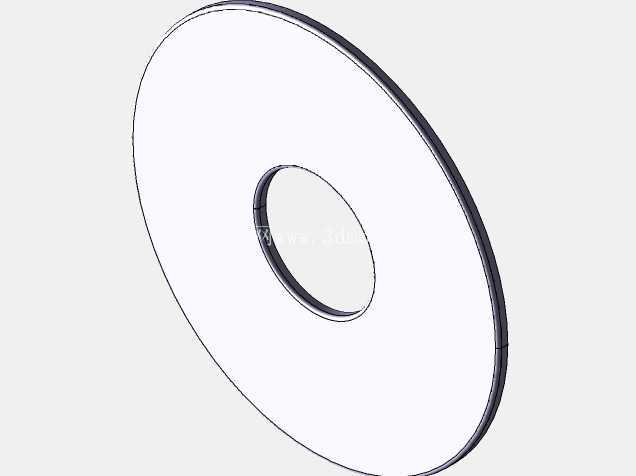

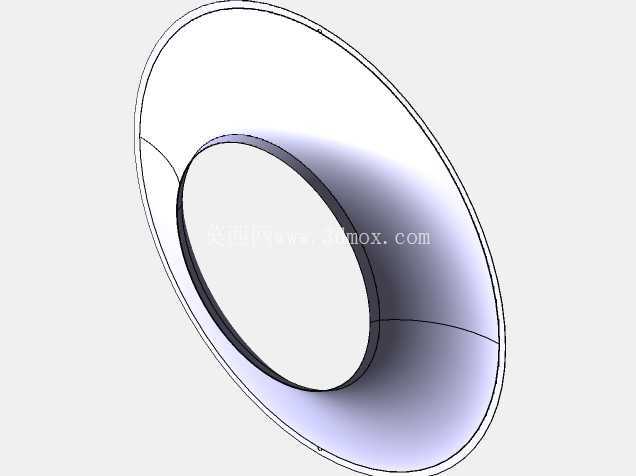

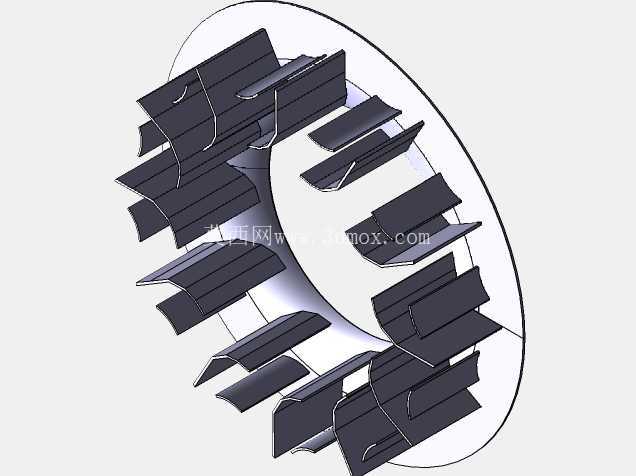

　　从结构设计逻辑来看，这款设备采用后向式叶轮结构，叶轮叶片采用圆弧后倾设计，在输送含尘气流时，叶片表面不易出现粉尘堆积卡滞的问题，相比前向叶轮，运行时的气动效率更高，相同风量风压参数下的运行能耗更低，适配沥青厂长时间连续运行的工况需求。叶轮与主轴的连接采用锥面配合加锁紧螺栓的结构，安装时可以保证叶轮与主轴的同轴度，避免长期运行后出现叶轮松动、动平衡失效引发的振动问题，叶轮前盘采用弧形进风口设计，与进风口处的集风器形成小间隙配合，减少气流进入叶轮时的涡流损失，提升进气效率。

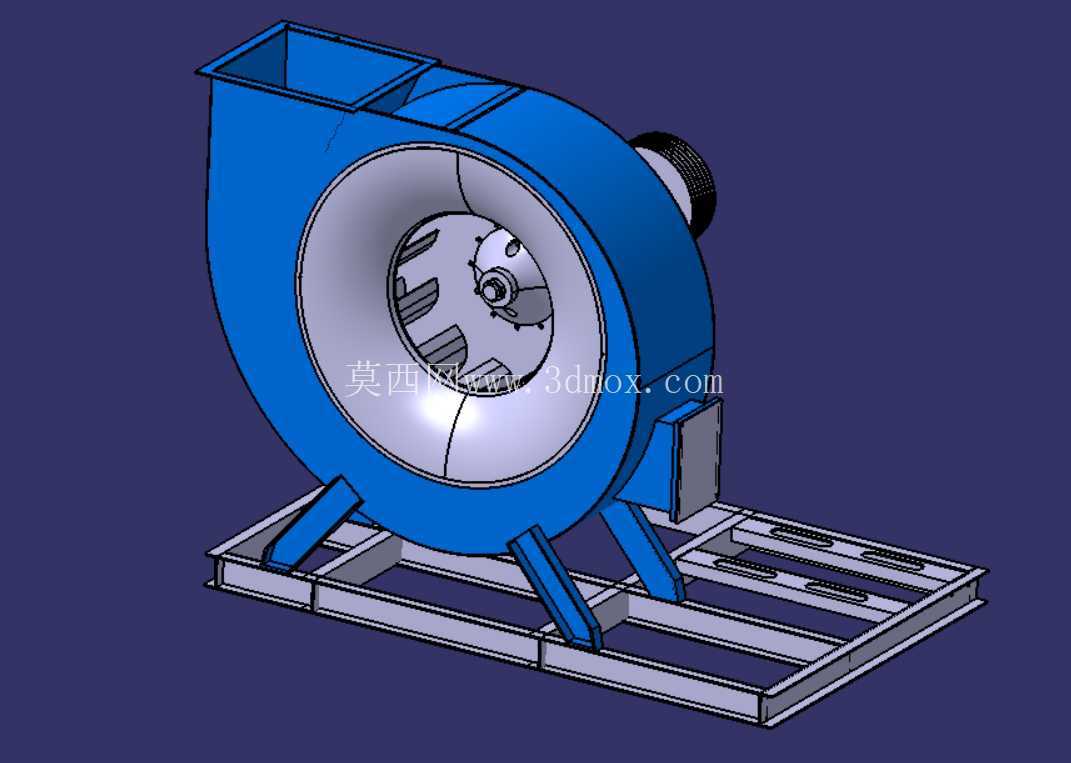

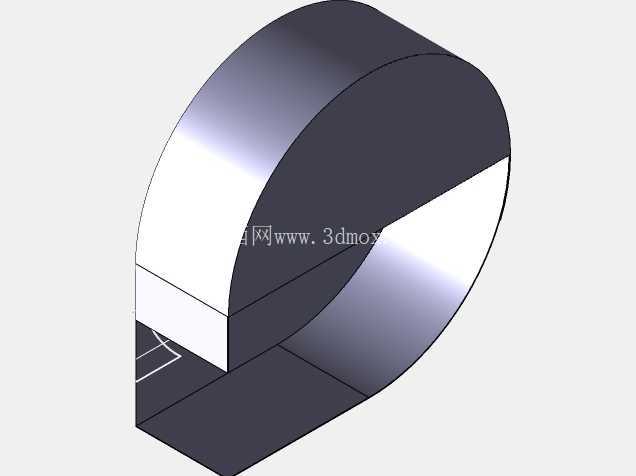

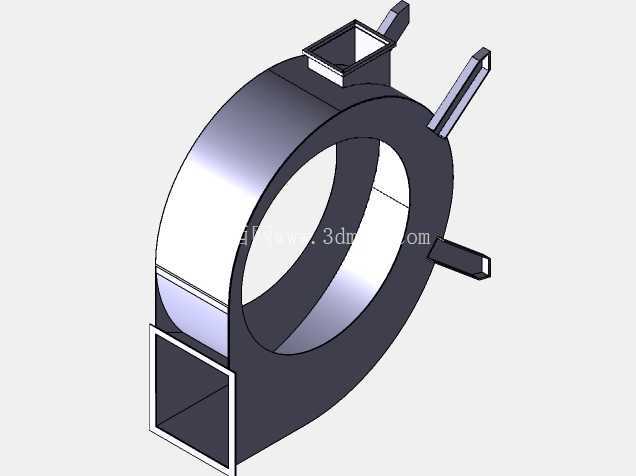

　　机壳部分采用蜗壳式流道设计，流道截面沿叶轮旋转方向逐步扩大，气流从叶轮甩出后可以在蜗壳内平稳减速，将部分动压转化为静压，降低出口处的动压损失，机壳的侧面开设清灰检修口，日常维护时可以打开检修口清理蜗壳底部沉积的粉尘，避免长期积尘导致流道截面变小、设备运行阻力上升。机壳的出风口采用方形法兰接口，方便与现场的通风管道进行螺栓连接，法兰面预留密封垫安装槽，安装时铺设橡胶密封垫可以避免接口处漏风，保障系统的抽吸压力稳定。

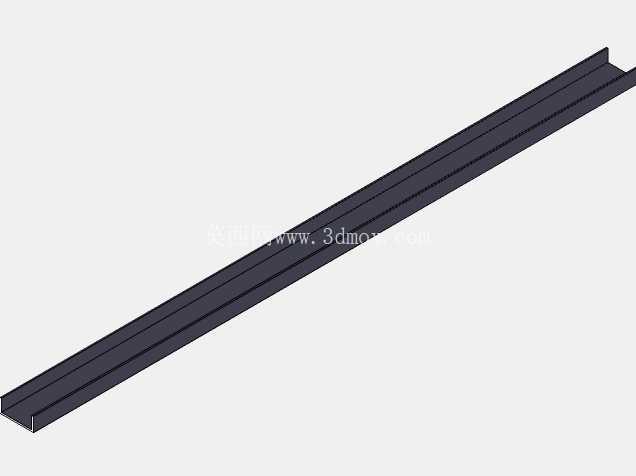

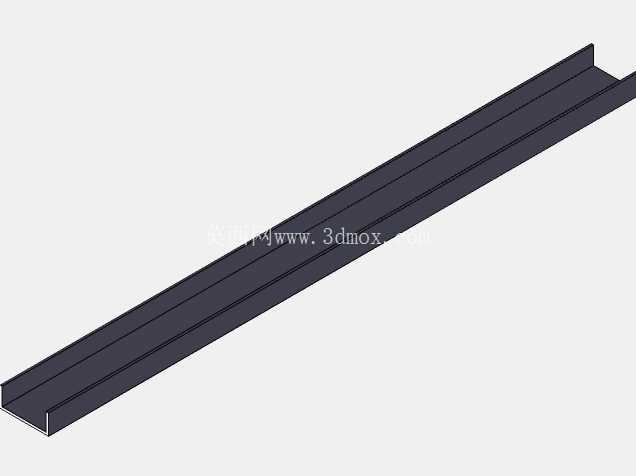

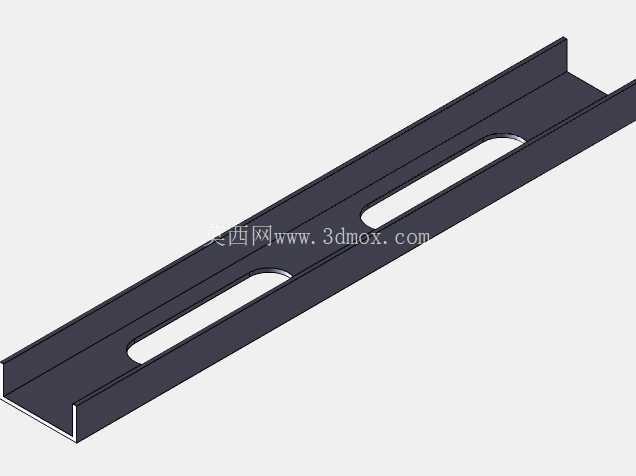

　　设备底部采用型钢焊接的框架式底座，底座的纵梁与横梁采用槽钢拼接焊接，整体刚性充足，叶轮、电机的安装支座都直接焊接在底座框架上，安装时可以保证各部件的相对位置精度，避免运行过程中出现部件移位。底座的支腿采用斜撑加强结构，支腿底部预留地脚螺栓安装孔，现场安装时通过地脚螺栓将整机固定在混凝土基础上，底座与基础之间可以加装橡胶减震垫，吸收设备运行时产生的振动，避免振动传递到周边建筑结构与管道系统。

　　从安装边界来看，这款设备的进风口位于机壳侧面中心位置，现场对接吸尘管道时需要保证进风口处的管道保持不小于3倍管径的直管段，避免气流偏斜进入叶轮导致运行振动加大；出风口方向可以根据现场管道布局调整蜗壳的安装角度，适配不同方向的管道走向。设备的侧面预留电机安装位，采用直联传动结构，相比皮带传动结构，省去了皮带张紧、更换皮带的日常维护工作，传动效率更高，同时避免了皮带打滑导致的转速下降、风量不足问题，直联结构的整体轴向尺寸更紧凑，适合安装空间相对局促的厂区角落。

　　在实际运行过程中，这款设备可以适配中等浓度的含尘气体输送，气流内的粉尘颗粒在叶轮旋转产生的离心力作用下，会被甩向蜗壳内壁，沿蜗壳流道从出风口排出，不会对叶轮中心的传动部件造成直接冲刷，叶轮叶片表面做了耐磨堆焊处理，在输送含硬质矿粉颗粒的气流时，叶片的磨损速度更慢，整机的大修周期更长。日常运维时，只需要定期检查轴承部位的温升、检查地脚螺栓的紧固状态、清理蜗壳内的积尘，即可保障设备长期稳定运行，不需要复杂的维护操作，适配工业厂区一线运维人员的操作能力。
