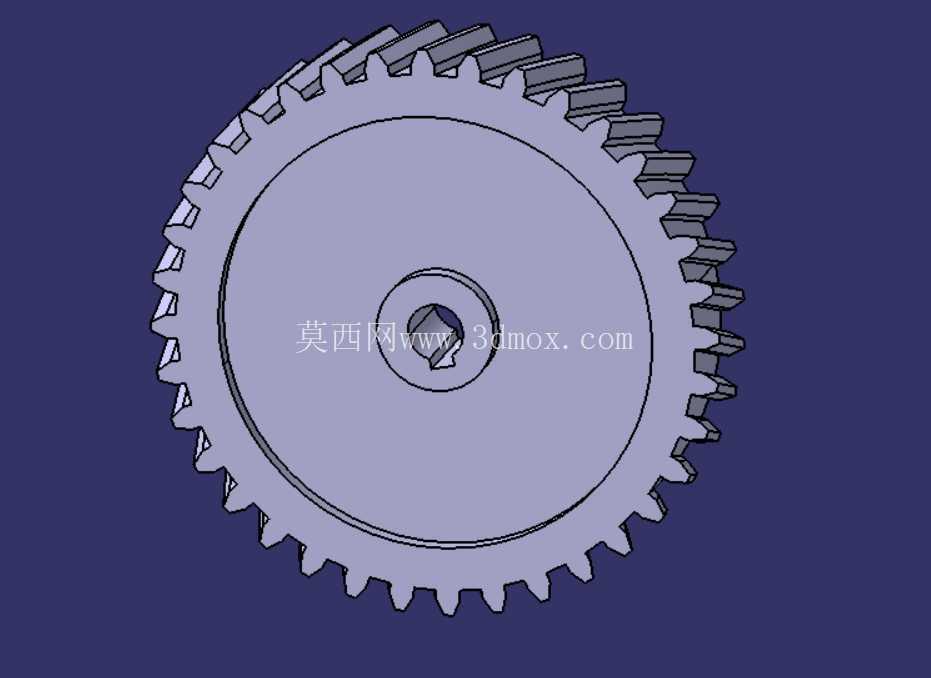

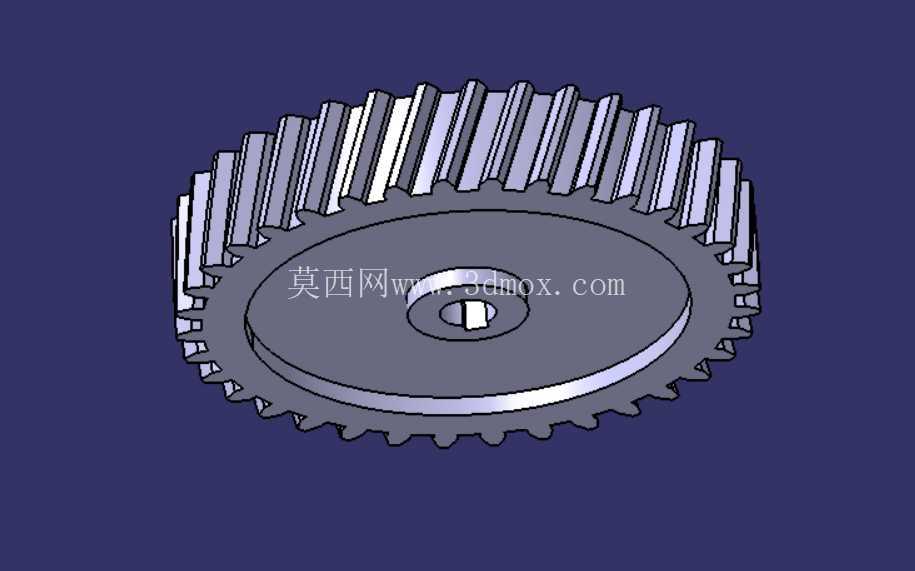

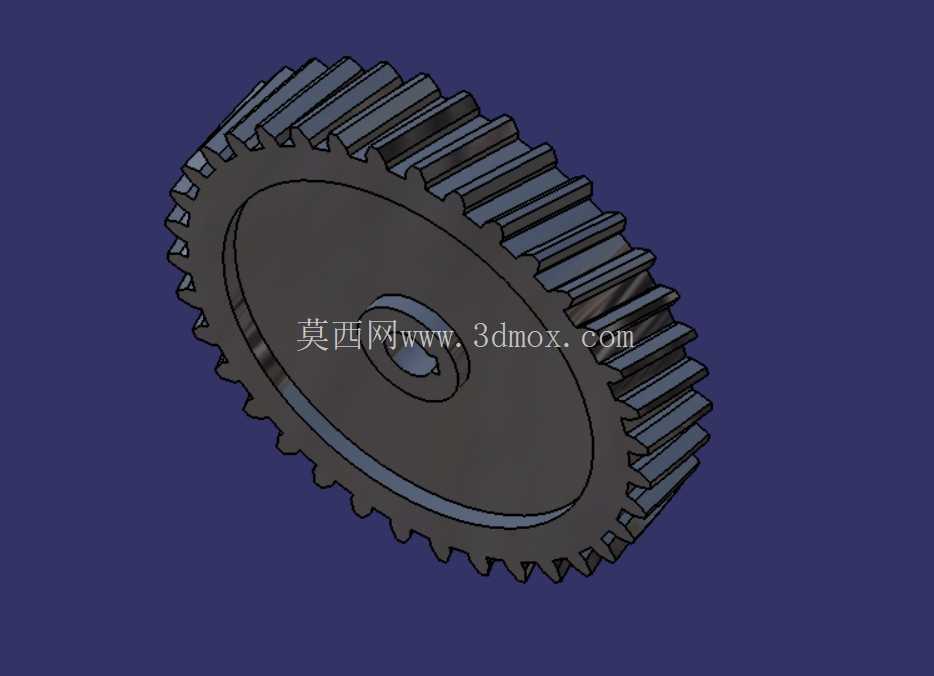

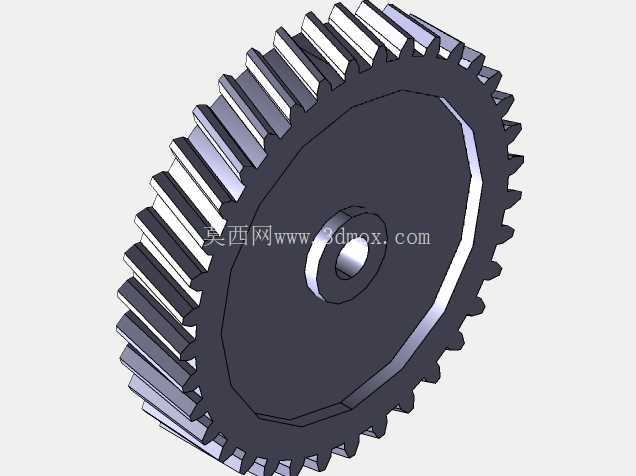

带键槽安装位的传动斜齿圆柱齿轮

　　在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮的应用覆盖了从工业传动箱、小型动力输出单元到精密进给机构的多个领域，相比直齿圆柱齿轮，斜齿轮的轮齿沿螺旋线排布，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿轮啮合时的整齿冲击，运行噪音更低、承载能力更强，尤其适合中高速、重载且对传动平稳性有要求的工况。这款斜齿轮的设计核心围绕通用传动场景的安装适配性展开，轮体采用整体式盘状结构，中心开设带平键槽的安装通孔，可直接与同直径的传动轴配合，通过平键传递扭矩，避免轮体与轴之间出现周向打滑，安装时无需额外设计复杂的连接结构，仅需在轴端加装轴向挡圈或者锁紧螺母，即可完成轮体的轴向固定，适配常规的传动轴安装标准，能直接替换同参数的现有故障齿轮，降低设备维护的改造成本。

　　从结构细节来看，轮齿的螺旋角经过适配性设计，既保证了啮合时的重合度足够，减少传动过程中的脉动冲击，又不会因为螺旋角过大导致额外的轴向力过载，在配套轴承选型时不需要额外加大轴承的轴向承载规格，能有效控制整套传动机构的体积与成本。轮缘与轮毂之间采用等厚度辐板连接，在保证轮体整体刚性的前提下，尽可能降低轮体自身的转动惯量，减少传动启停过程中的惯性冲击，避免动力输出端出现不必要的扭矩损耗。齿顶部分做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时轮齿边缘刮伤配套啮合齿轮的齿面，也能减少啮合初期的点蚀风险，延长齿轮副的整体使用寿命。

　　在实际选型应用时，需要注意安装边界的匹配：这款齿轮的齿顶圆直径决定了传动箱内部的最小避让空间，安装时要保证齿顶与箱体内壁之间留有足够的安全间隙，避免运行过程中出现剐蹭；中心孔的键槽尺寸需要与传动轴上的键条尺寸严格匹配，公差控制在过渡配合区间，既方便装配时的推入，又不会因为间隙过大导致传动过程中出现键槽冲击磨损。在传动系统布局中，这类斜齿轮通常成对使用，需要保证配对齿轮的螺旋角大小相等、方向相反，啮合时的中心距严格按照设计参数调整，齿侧间隙控制在合理范围内，间隙过大会导致传动换向时出现冲击，间隙过小则会出现卡滞、齿面磨损加剧的问题。

　　从建模逻辑来看，这款齿轮的建模过程完全遵循机械加工的工艺顺序：先绘制轮体的基体草图，拉伸生成整体盘状坯料，再通过螺旋线引导的扫掠特征生成单个轮齿，通过圆周阵列完成全部轮齿的排布，最后切除中心安装孔与键槽，对所有锐边做工艺倒角处理，模型的特征树逻辑与实际加工工序完全对应，结构设计人员可以直接在此模型基础上调整模数、齿数、螺旋角等参数，快速生成适配不同传动比需求的衍生齿轮模型，也可以直接导入装配环境中做干涉检查、传动运动仿真，验证整套传动机构的运行逻辑是否合理。在日常运维场景中，这类斜齿轮的失效形式通常以齿面磨损、齿根疲劳断裂为主，设计时已经在齿根位置做了圆角过渡，减少应力集中，提升齿根的弯曲疲劳强度，只要运行过程中保证润滑脂或者润滑油的清洁度，避免金属碎屑进入啮合面，就能达到较长的使用寿命。
