阵列式冲压喷气动力集成构件设计

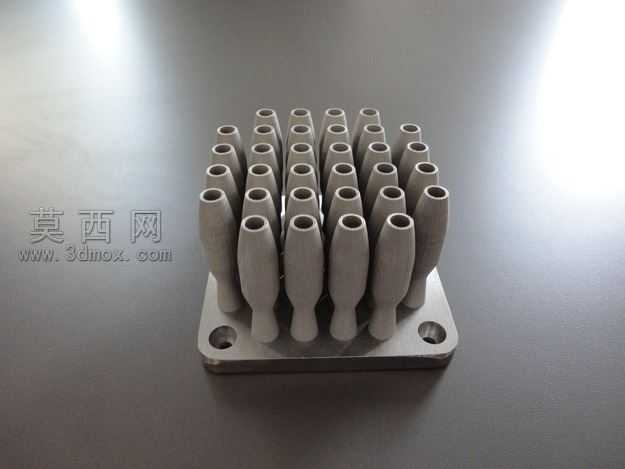

该三维模型为阵列式冲压喷气动力集成构件，整体采用一体化基座搭配多组流道腔体的布局设计，建模阶段以参数化特征构建为核心，首先完成方形安装基座的轮廓绘制，精准定位四角的安装沉孔位置，保证基座的安装适配性，随后在基座顶面按照规整的行列排布规律，逐一构建单组喷气腔体结构。单组腔体采用流线型变径设计，入口段为平直圆柱结构衔接基座内部流道，中段逐步收窄形成喉道结构以匹配冲压喷气的气流压缩需求，出口段平滑扩张引导气流喷出，每一处曲面过渡都经过曲率连续校验，避免气流通道出现突兀折角影响气动效率。材质设定上匹配316L不锈钢的金属特性，调整漫反射、粗糙度与金属度参数，还原金属哑光质感的同时，在曲面边缘添加细微的反光效果，模拟金属机加工后的表面纹理，渲染阶段采用柔和的侧上方主光源搭配补光，清晰呈现腔体阵列的排布层次与基座的结构细节，同时添加柔和的环境遮蔽效果，强化构件的立体观感。设计过程中重点考量多组腔体的气流一致性，通过参数化阵列关联所有腔体的尺寸参数，保证每一组喷气腔体的结构参数完全统一，避免因个体尺寸偏差导致各流道气流输出不均，同时优化基座与腔体的衔接结构，在衔接处添加圆角过渡，既降低结构应力集中风险，也减少气流在衔接位置的紊流产生。整体结构兼顾了集成化布局的紧凑性与冲压喷气的气动性能需求，可作为小型动力阵列、航空航天微推力单元的结构参考，建模过程中所有特征均保留可编辑参数，方便后续根据不同推力需求调整腔体数量、喉道尺寸与基座规格，适配不同的应用场景。
