316L不锈钢材质汽轮机转子结构设计

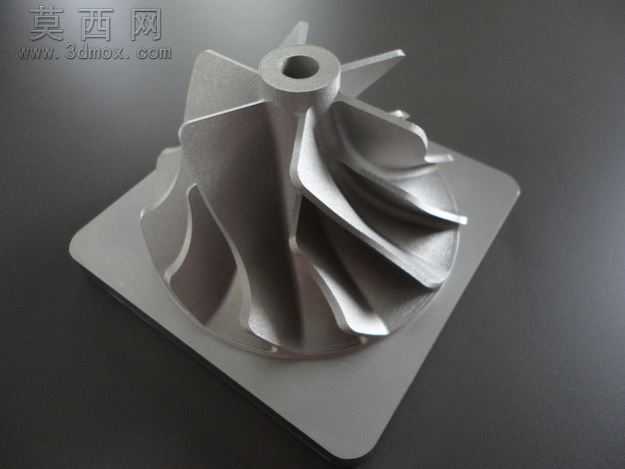

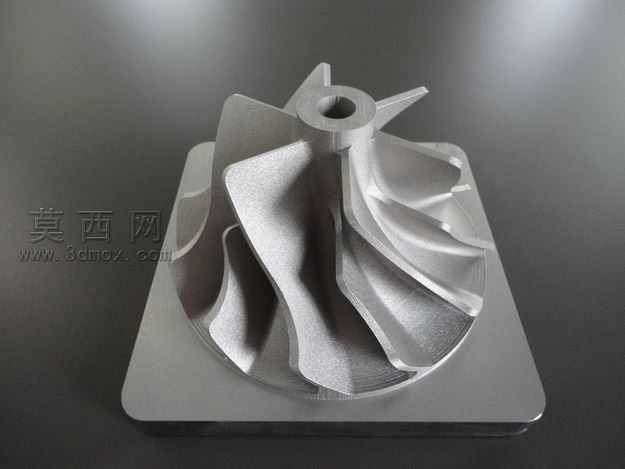

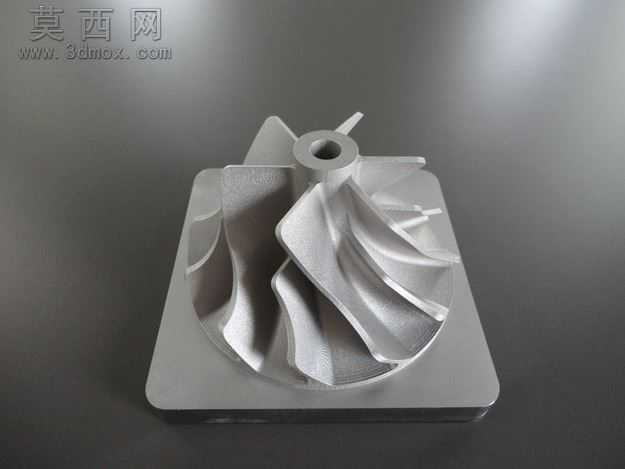

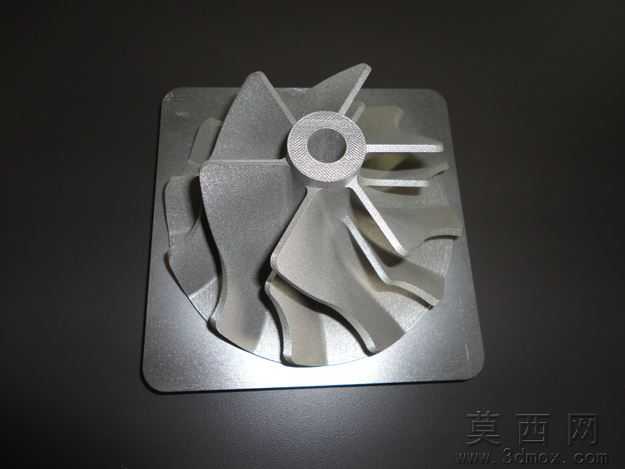

该汽轮机转子模型采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循动力涡轮类零件的结构设计规范，针对转子的核心功能区域做了精细化的结构还原。模型主体包含中心定位轴孔、周向均匀排布的曲面叶片、底部承载基座三个核心组成部分，中心轴孔采用标准通孔设计，孔径尺寸与常规动力输出轴的装配公差匹配，孔壁做了光滑过渡处理，可满足后续装配仿真的精度要求。周向分布的叶片采用变曲率曲面造型，每片叶片的进气侧与排气侧分别做了不同角度的倾角设计，叶片根部与转子主体的衔接位置做了圆角过渡处理，可有效降低转子高速运转过程中的应力集中问题，叶片的厚度从根部到顶端逐步递减，既保证了结构强度，也兼顾了气动性能的设计需求。底部承载基座采用方形平板结构，基座表面做了平整化处理，边缘做了微小倒角，既可以作为转子加工过程中的装夹定位基准，也可在静态展示时起到稳定支撑的作用。材质渲染阶段选用316L不锈钢作为基础材质，针对金属表面的哑光磨砂质感做了参数调整，还原了不锈钢金属的细微反光特性与表面颗粒质感，同时对叶片边缘的高光区域做了精细化的光影处理，让整体模型的金属质感更加真实。设计过程中充分考虑了转子的动平衡特性，所有叶片的排布角度、重量分布均做了对称化处理，可直接用于后续的动力学仿真、3D打印加工验证等场景，整体模型的结构细节完整，无冗余几何特征，各部件之间的衔接关系清晰，可直接导入各类三维仿真软件做进一步的性能分析。
