离心涡轮喷气发动机壳体集成安装座

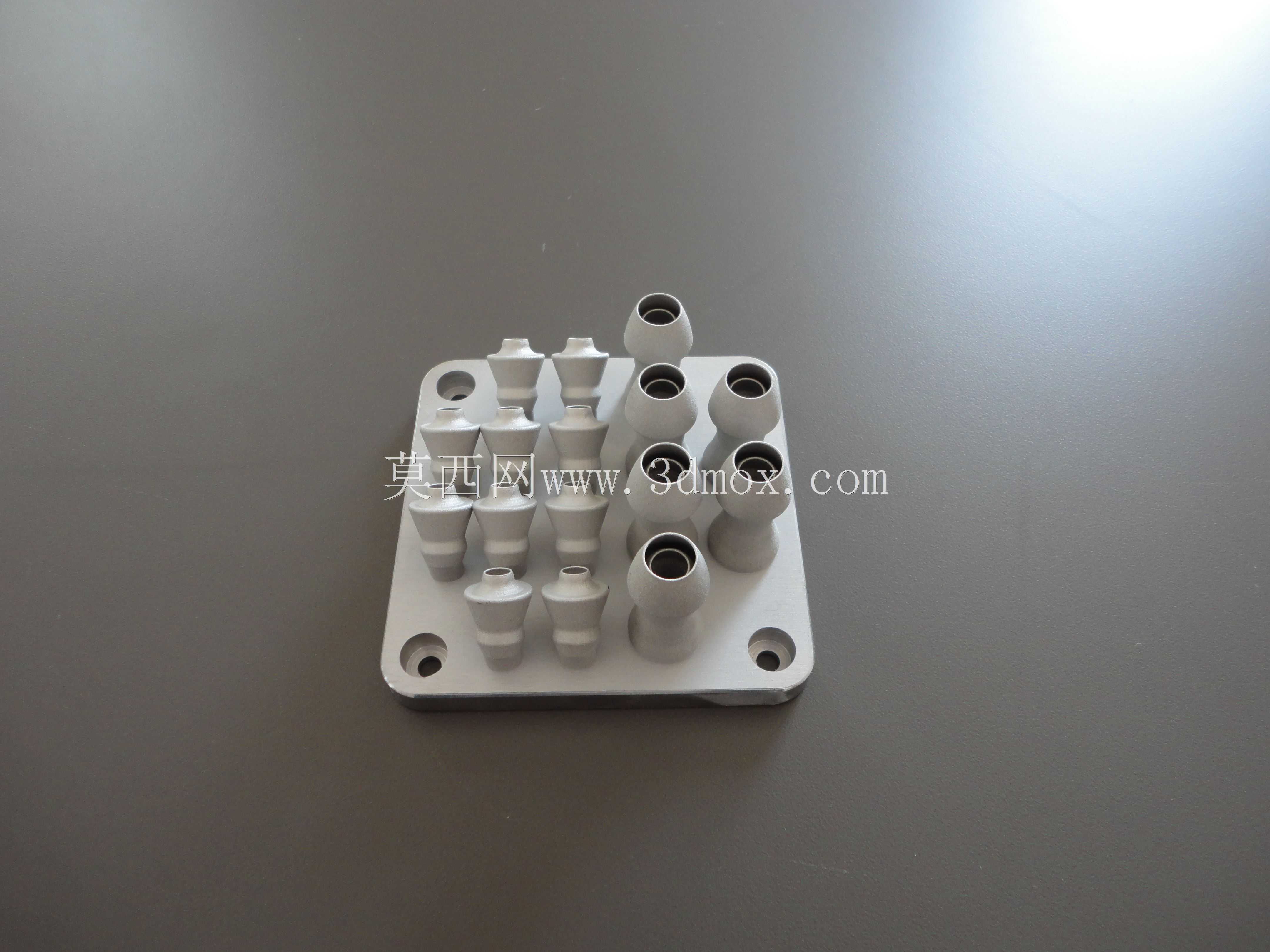

该零件作为小型离心涡轮喷气发动机的核心壳体集成安装部件，主要应用于微型航发动力单元、小型航空实验平台、分布式燃气动力模组等场景，承担介质流道分配、部件定位安装、接口密封衔接的多重作用。从结构设计来看，底座采用方形法兰式安装构型，四个角位设置沉头安装孔，可直接通过螺栓固定在发动机机架或实验台架上，安装面平面度需控制在0.02mm以内，保证装配后无应力变形，避免流道接口错位引发的介质泄漏。底座上集成了两类接口结构，一类是大口径锥形凸台接口，共3处，沿底座一侧排布，接口端部做圆弧过渡倒角，用于连接主气流管路，承担高压燃气或压缩空气的主通路传输，锥面设计可提升管路插接后的密封贴合度，减少额外密封件的使用需求；另一类是阵列排布的小口径圆孔接口，共12处，分三排规整布置在底座中部区域，每个接口端部都做了同轴定位凸台，用于连接传感管路、冷却支路或辅助气路，接口内径公差控制在H7级，保证外接管路插接后的同轴度，降低流阻损失。设计过程中充分考虑了316L不锈钢材质的加工特性，所有凸台与底座的衔接处都做了R2圆角过渡，避免机加工或增材制造过程中出现应力集中，同时减少流体在转角处的涡流损耗。整个零件的安装边界清晰，方形底座的长宽尺寸适配常规小型航发的安装间距，凸台高度统一控制在15mm以内，不会与周边的涡轮转子、点火模块等部件发生运动干涉，接口的排布方向全部垂直于安装平面，方便外接管路的走线布置，减少管路弯折带来的流阻增加。在实际使用场景中，该壳体安装座位于发动机冷端与热端的衔接位置，既要承受压缩空气的脉冲压力，也要耐受临近热端部件传导的高温，因此结构上在底座背部做了等距加强筋布局，在不增加整体重量的前提下提升结构刚性，避免长期高温工况下出现安装面翘曲变形。流道设计上所有接口的内部通路都做了顺滑过渡，没有直角转折，可有效降低气流传输过程中的压力损失，提升发动机整体的进气效率，对于微型离心式涡轮发动机而言，这类集成式壳体可以减少分体装配带来的密封点数量，降低整机的故障概率，同时压缩动力单元的整体体积，适配小型航空设备对动力系统紧凑性的要求。
