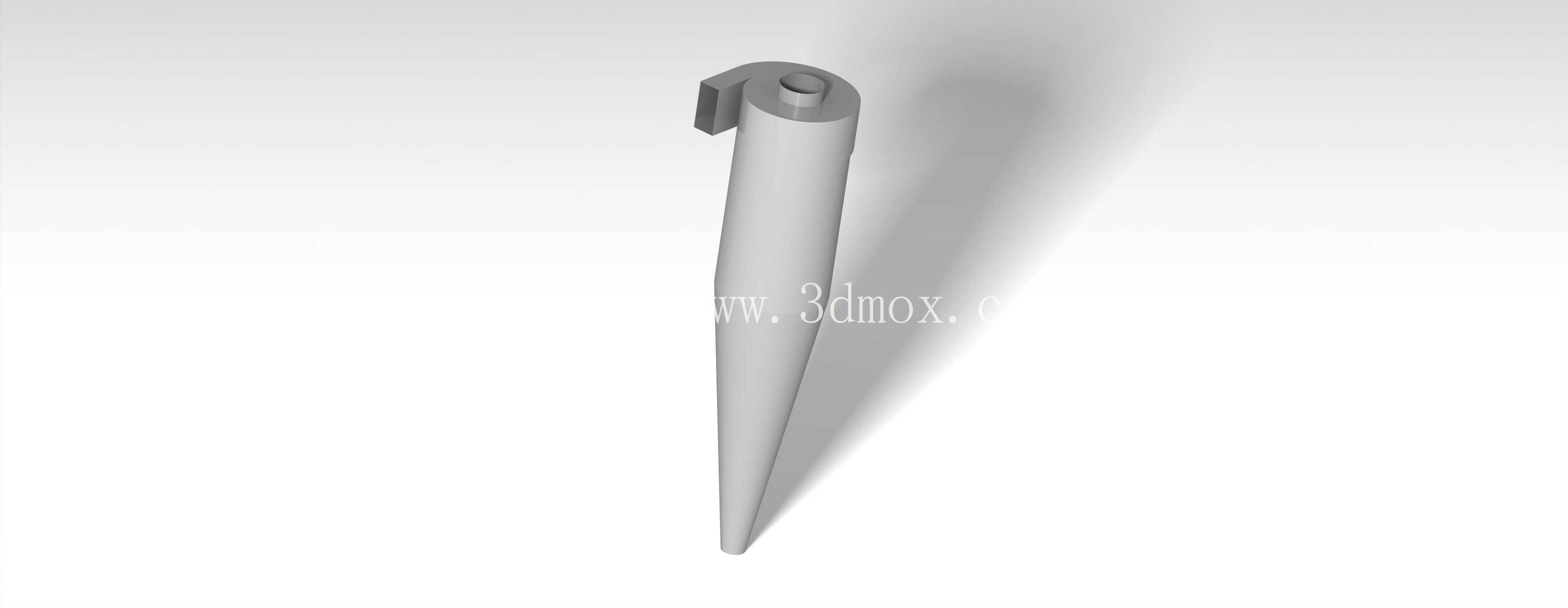

粉体行业旋风分离除尘单体结构

　　做粉体加工线的结构设计快十二年，经手的除尘方案里旋风类的单体结构永远是预处理段的首选，这次拆解的这个旋风单体，是针对中小风量粉体捕集场景做的简化结构，没有多余的冗余设计，完全贴合现场安装的实际边界。先从应用场景说，这类结构最常出现在食品粉料加工、非金属矿粉分级、医药粉体输送的尾端预处理段，不是用来做终端精除尘的，核心作用是先把气流里携带的8到10微米以上的粗颗粒先截留下来，减轻后端布袋或者滤筒除尘的负载，避免大颗粒直接冲刷滤材造成过早磨损，很多刚入行的设计师容易把旋风的定位搞错，上来就要求它达到超低排放，实际上它的分离效率和入口风速、筒体锥度直接绑定，这个结构的设计参数就是匹配1200到1500m³/h的处理风量，入口风速控制在18到22m/s之间的时候，对10微米以上石英粉的捕集效率能稳定在92%以上，完全满足预处理段的性能要求。

　　再讲设计思路，这个单体没有采用传统旋风的切向直入口，而是把入口段做了上置的蜗壳导向，顶部的排气芯管做了缩口处理，和筒体直径的比例控制在0.55，这个比例是我之前在三个粉体项目上实测过的，既不会因为芯管过细造成阻力陡增，也不会因为芯管过粗形成气流短路，把刚分离下来的细粉重新卷带出排气口。筒体段的直筒高度做了1.2倍筒体直径的设计，锥段的锥角控制在12度，这个角度很关键，要是锥角做的太大，锥壁附近的下行气流容易形成紊流，把已经落到锥壁的颗粒重新卷起来，造成返混降低效率，要是锥角太小，整个单体的高度就会过高，很多厂房层高有限的现场根本装不下，12度的锥角刚好平衡了分离效率和安装高度的矛盾，锥段底部没有加固定的卸灰阀接口，是留了标准法兰边，现场可以根据实际需求搭配回转卸灰阀或者重力翻板阀，适配正压或者负压的不同输送工况。然后说外形尺寸和安装边界，这个单体的最大外径是320mm，总高度控制在1450mm，顶部的入口和排气口都是预留的标准圆形法兰接口，法兰孔距是统一的280mm，现场配管的时候不需要额外做变径调整，安装的时候只需要在锥段中上部做两个抱箍固定点就行，不需要做整体的承重支架，因为整个单体满料运行的时候总重量也不超过85kg，现场用4号角钢做的简易支架就能完全承重，不会出现晃动的问题。

　　很多设计师做旋风结构的时候容易忽略气流的偏流问题，这个结构在入口蜗壳的位置做了15度的导流倒角，避免气流进入筒体的时候直接冲刷对面的筒壁，长期运行造成局部磨穿，之前有个项目就是因为入口没做导流，运行不到半年筒壁就被滑石粉磨出了洞，漏粉严重影响车间环境，后来加了导流板之后磨损量直接降了70%，这个结构直接把导流做进了一体成型的壳体里，不需要现场额外加装。另外这个结构的内壁是做了等径顺滑过渡，没有任何的凸起或者焊缝台阶，避免颗粒在台阶位置堆积造成堵塞，尤其是处理吸湿性比较强的粉体比如糖粉、淀粉的时候，内壁不光滑很容易造成粘壁，时间长了就会堵死锥段，影响正常排灰，这个顺滑过渡的设计能让颗粒沿着壁面顺畅下滑到排灰口，减少粘壁的概率。

　　实际选型的时候要注意，这个单体不适合处理含纤维性粉尘的工况，比如纺织厂的花毛、木屑加工的长纤维，这类粉尘容易在芯管位置缠绕堵塞，更适合处理无粘性的硬质颗粒粉体，比如石粉、金属粉、粮食粉料这类，安装的时候要保证整个单体的垂直度偏差不超过千分之二，要是倾斜太多，下行气流会偏向一侧锥壁，造成局部磨损加快，同时分离效率也会下降。之前在一个石英粉加工的项目上，就是因为安装的时候支架没找平，单体倾斜了快3度，运行之后效率比设计值低了快10%，重新调平之后效率就回到了设计区间，这类细节在现场安装的时候很容易被忽略，但对实际使用效果影响很大。这个结构的阻力损失在额定风量下大概是1100Pa，选型的时候配套风机的风压要把这个阻力损失算进去，不要只算管道阻力，不然实际运行的时候风量达不到设计值，入口风速不够，分离效率会直接掉下来。
