抛丸室工业表面处理设备结构设计

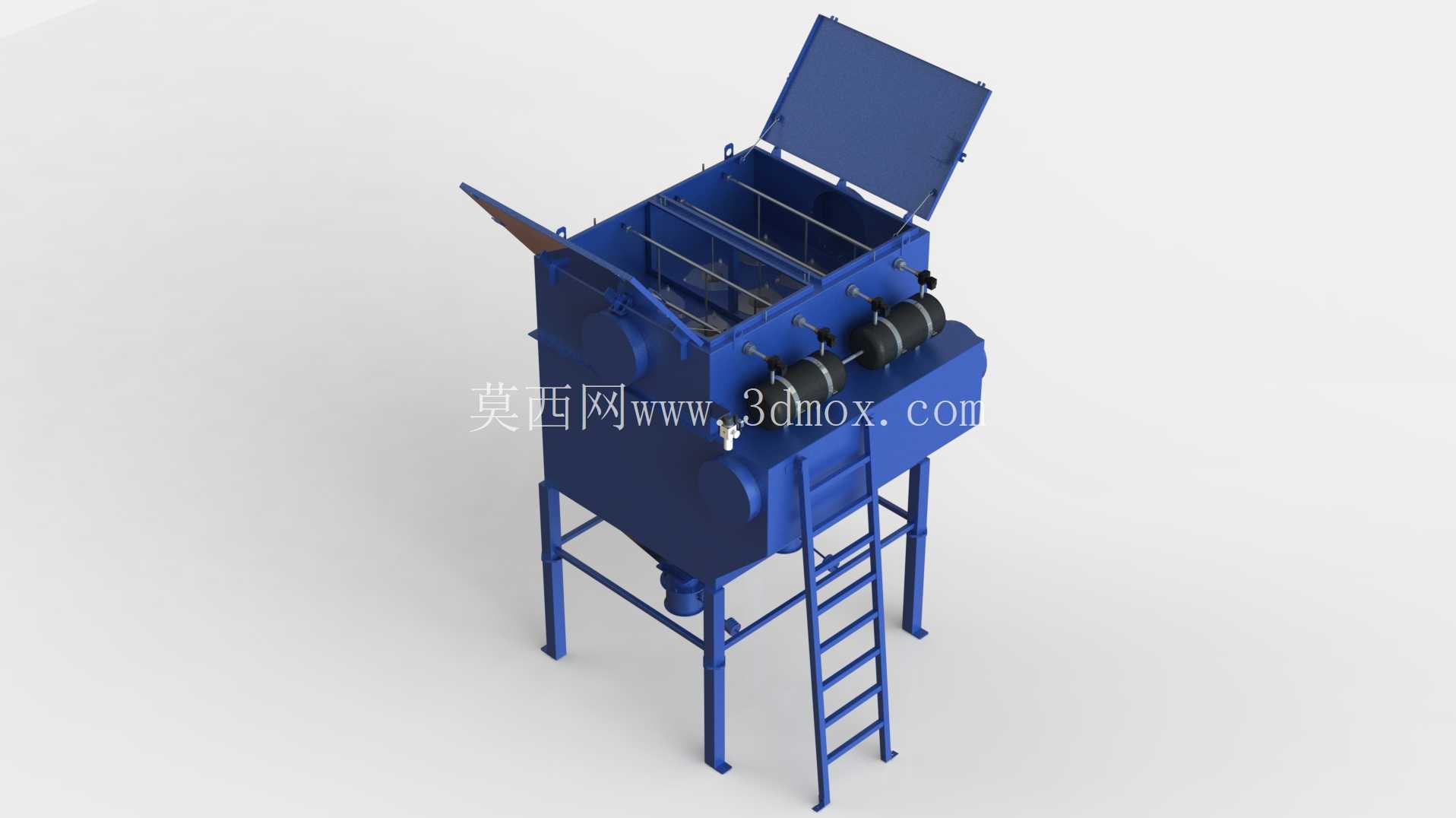

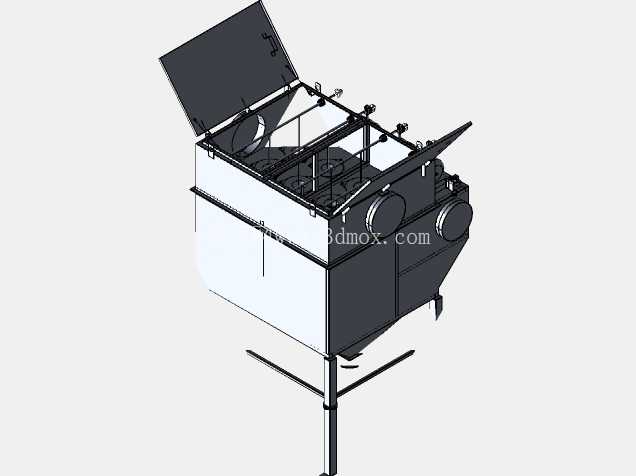

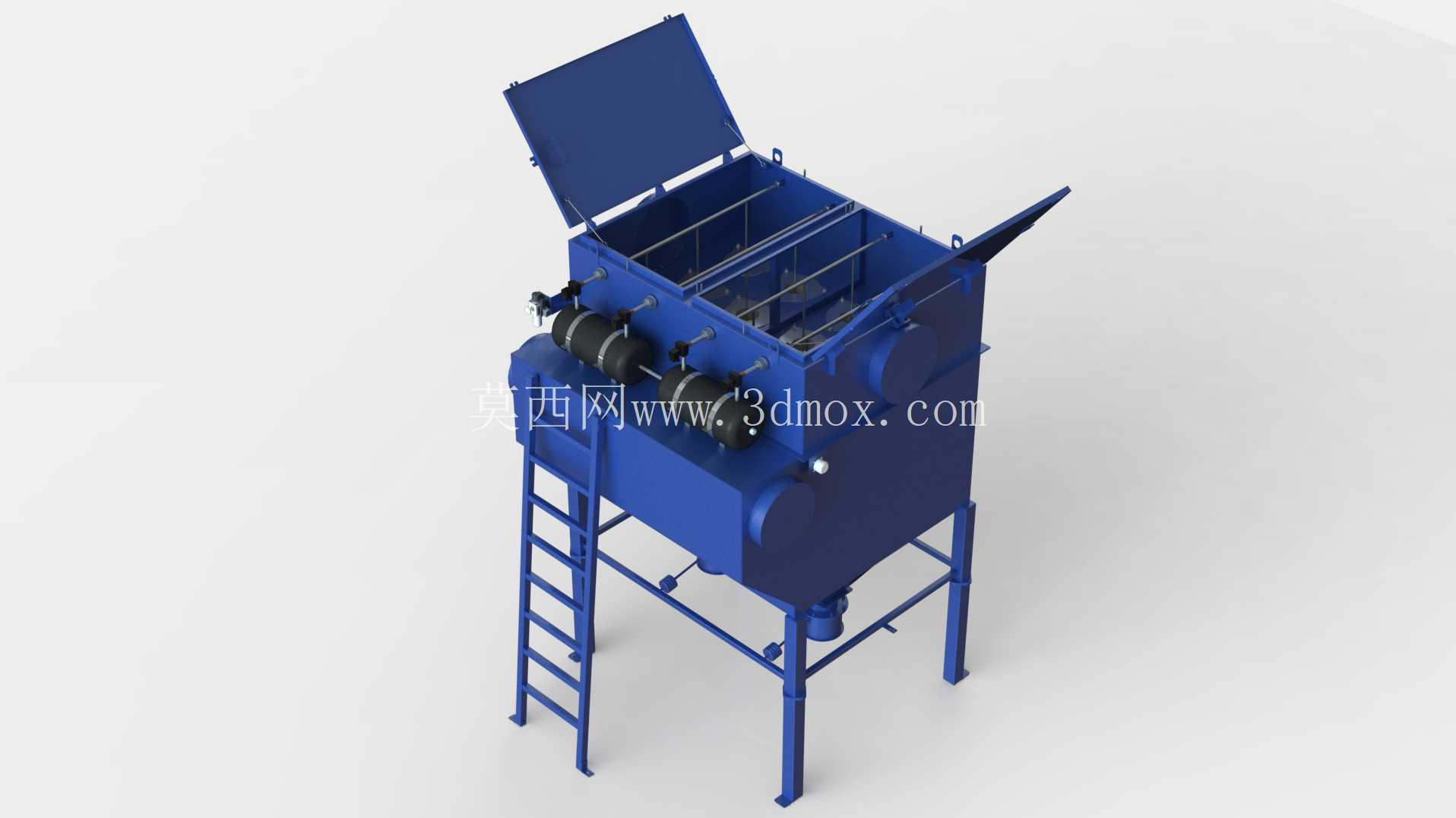

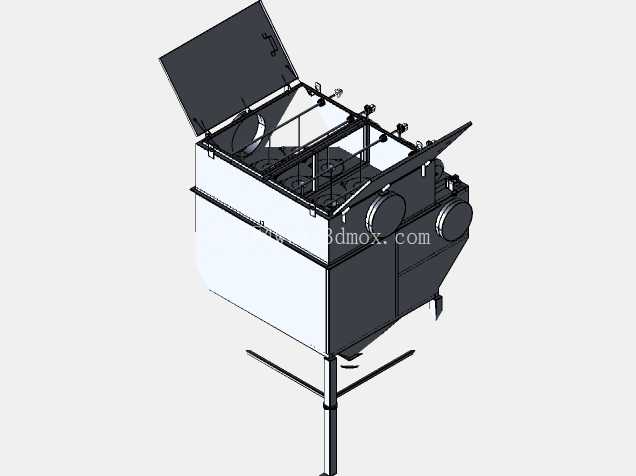

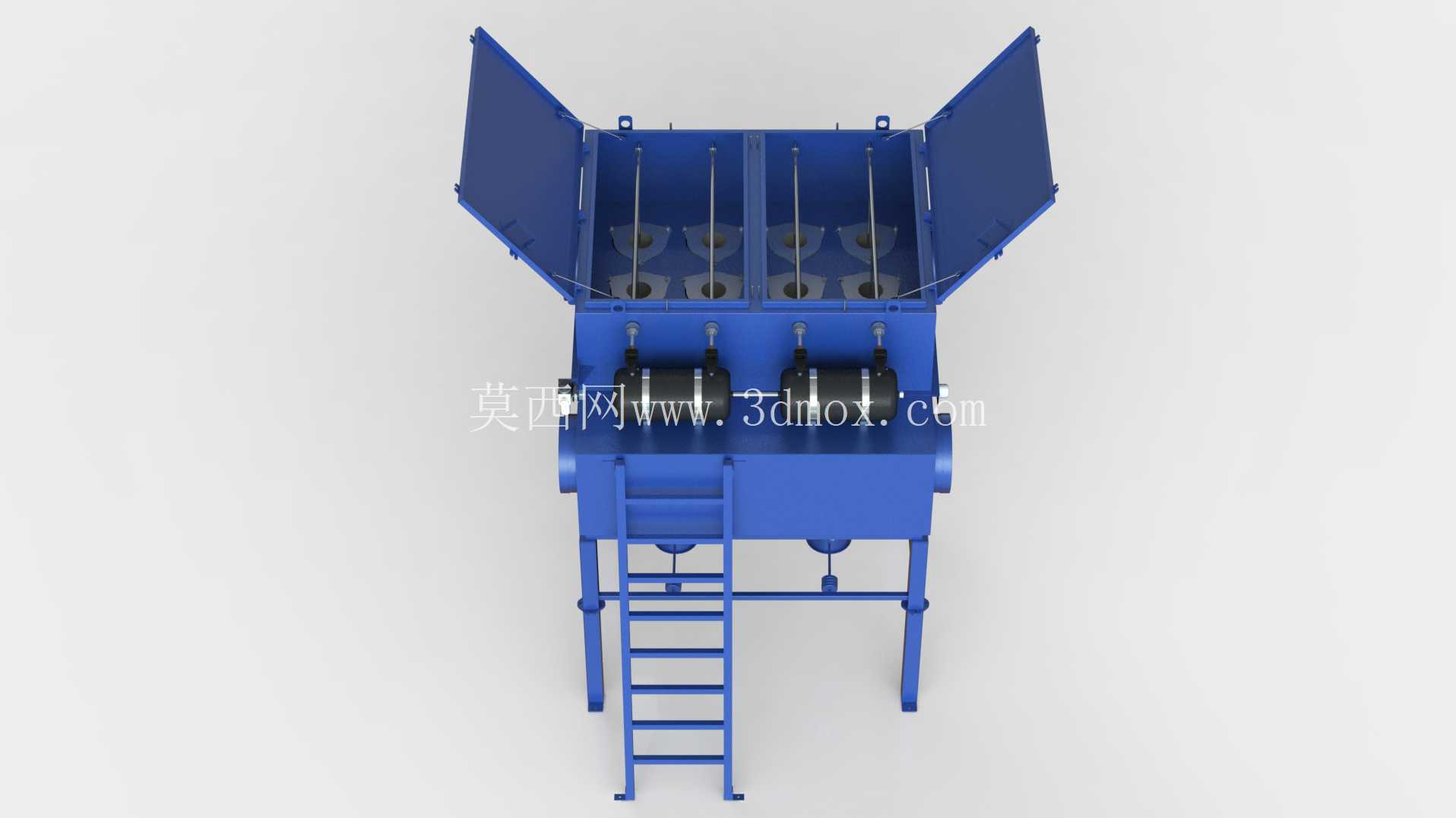

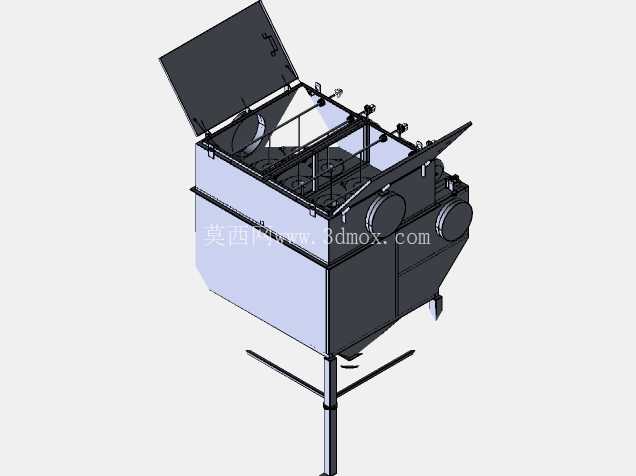

　　在金属构件加工、钢结构预制、铸件后处理等生产场景中，工件表面的氧化皮、焊渣、锈蚀层以及残留型砂的清理，一直是影响后续涂装附着力、构件服役寿命的关键工序，抛丸室作为批量完成工件表面抛射清理的核心封闭作业单元，其结构设计的合理性直接决定生产效率、作业安全性与清理效果的均匀性。这套三维结构完整还原了抛丸室的实体作业形态，整体采用立式箱型承载结构，主体舱室为钢板焊接成型的封闭腔体，顶部设置可向上翻转开启的检修舱盖，方便操作人员进入舱内更换易损件、清理散落弹丸或是检修抛头组件，舱盖与舱体的结合面做了密封止口设计，避免作业过程中弹丸飞溅与粉尘外溢。

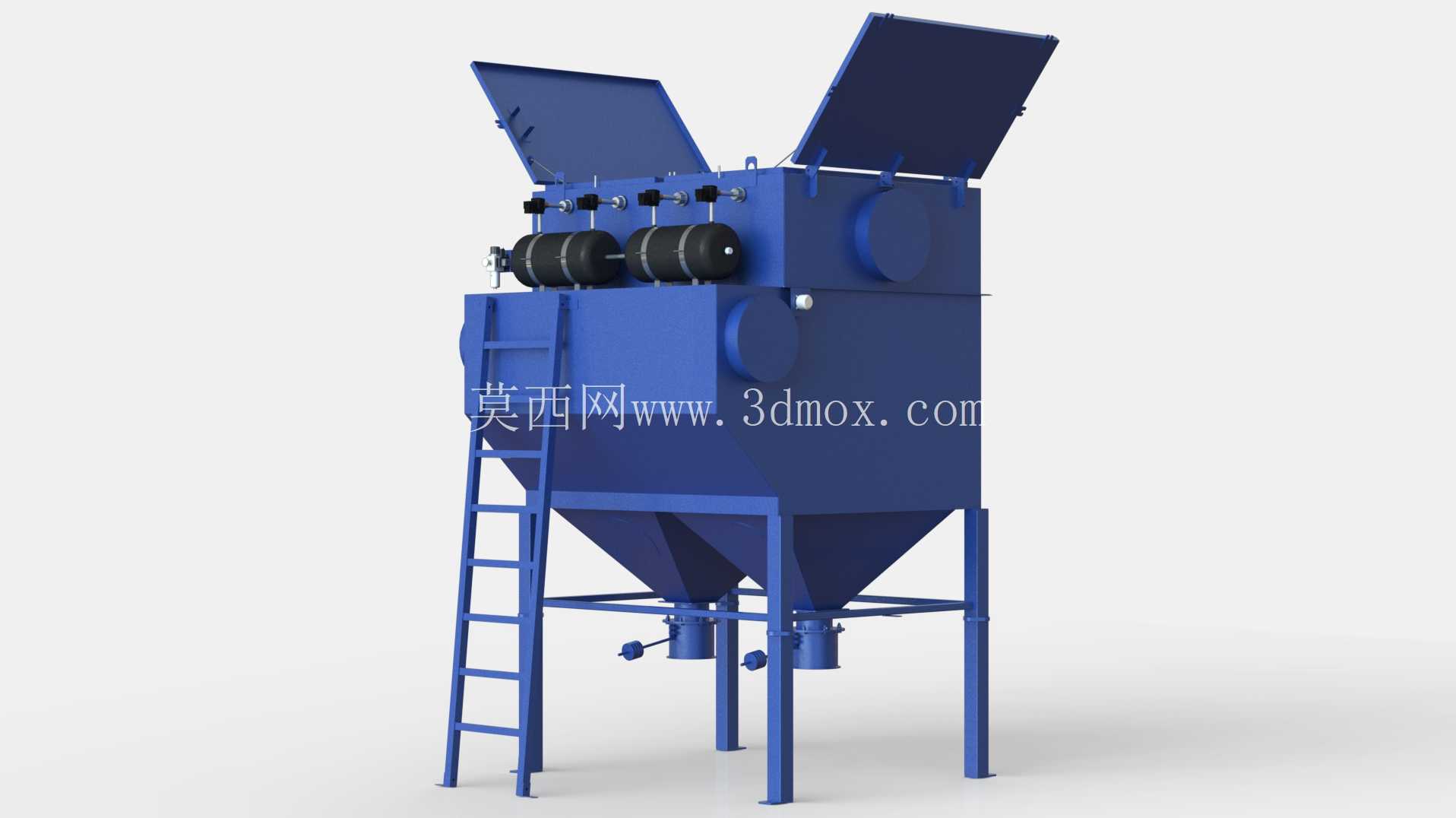

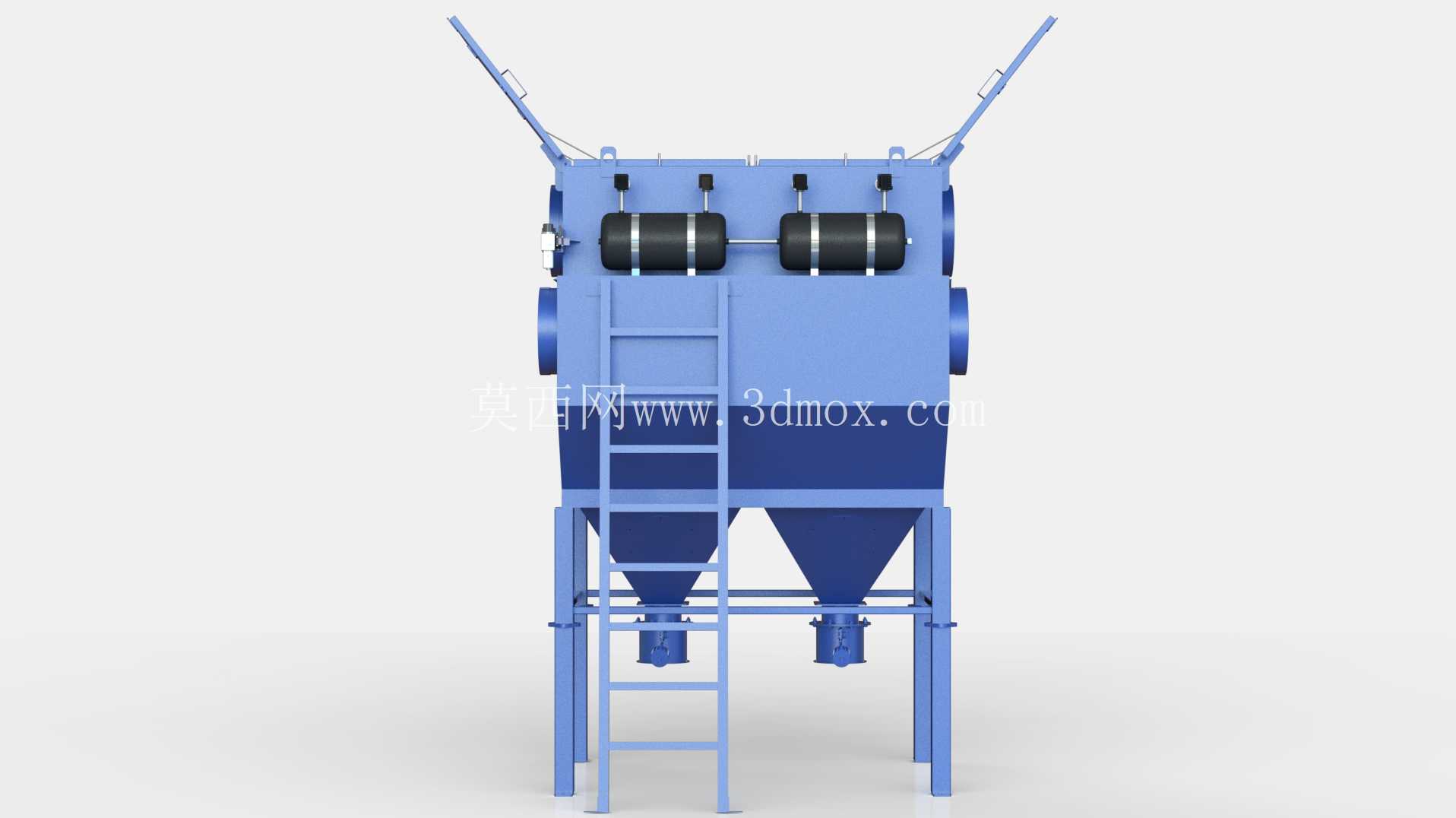

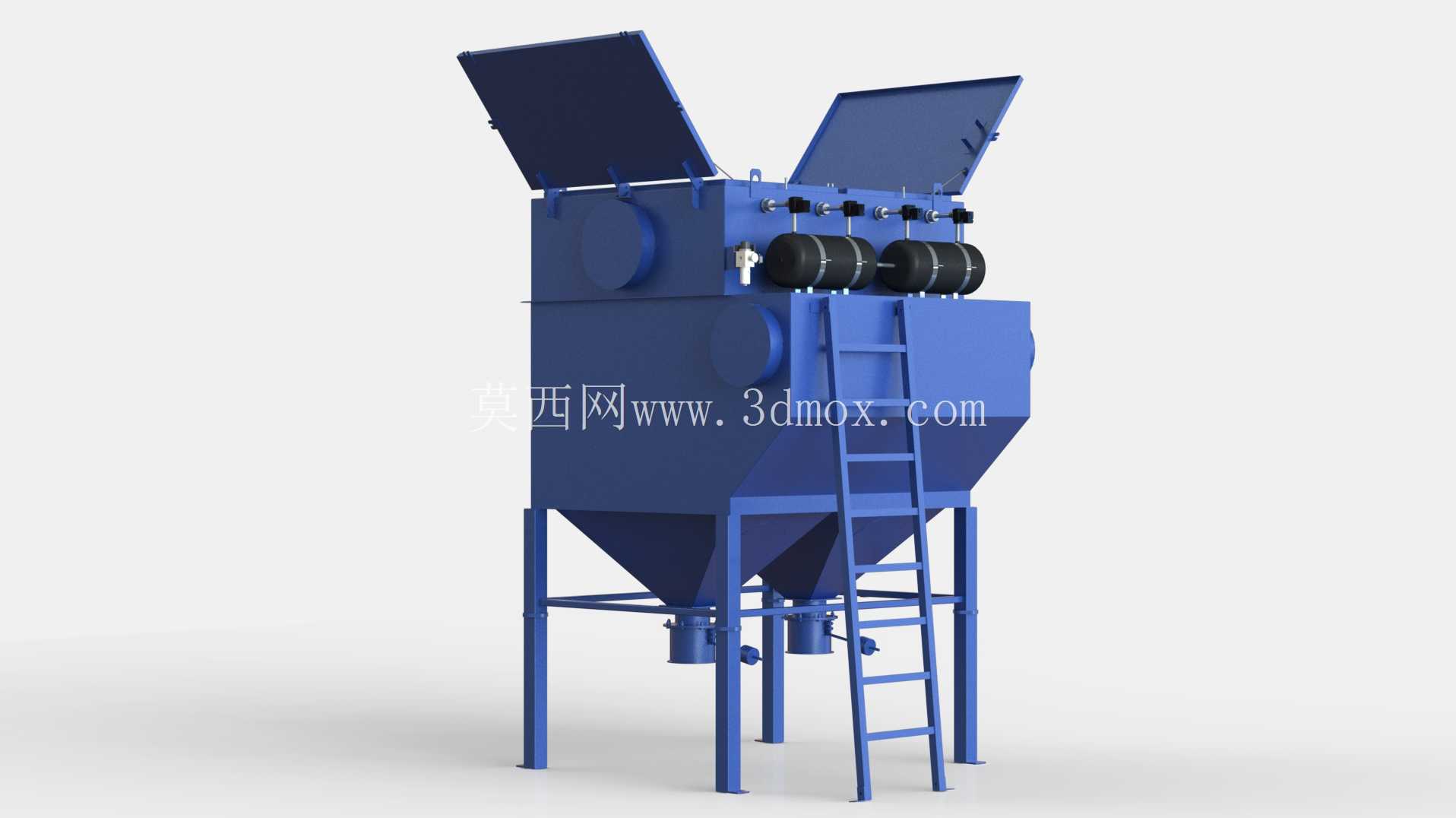

　　舱体侧面横向排布多组抛丸器安装位，抛丸器作为核心执行部件，通过高速旋转的叶轮将弹丸以特定角度加速抛射至舱内工件表面，不同位置的抛头覆盖角度经过预先排布计算，可减少舱内清理死角，保证进入舱内的工件各个面都能受到均匀的弹丸冲击，完成表面附着物的剥离。舱体下部设计为锥斗形弹丸收集结构，抛射后散落的弹丸与剥离下来的氧化皮、锈渣混合物会顺着锥斗斜面滑落至底部输送机构，后续可通过提升筛分装置完成合格弹丸的回收循环，杂质则被分离排出，降低弹丸损耗。舱体外侧配套设置直爬梯与顶部操作平台，方便运维人员抵达舱顶位置完成检修盖启闭、顶部组件维护作业，爬梯的踏步间距、扶手高度均符合工业设备操作安全规范，避免运维作业出现坠落风险。

　　从安装边界来看，整套设备采用支腿式落地安装，四根型钢焊接支腿将舱体抬离地面预留出下部输送组件的安装空间，安装时需要在地面预设预埋钢板或是混凝土地脚，将支腿底部与基础牢固焊接或螺栓连接，抵消抛丸器高速运转产生的振动，避免设备长期运行出现结构位移。舱体内部所有受弹丸直接冲击的壁面，都设计了可更换的耐磨衬板安装位，衬板采用耐磨合金材料制作，通过沉头螺栓固定在舱壁上，当衬板磨损到阈值后可直接拆卸更换，无需整体更换舱体结构，大幅降低设备全生命周期的维护成本。

　　舱体侧面预留了工件进出的开口结构，可根据生产线的输送形式配套辊道、悬挂链等不同的工件输送机构，适配批量连续作业或是单批次重型工件的清理需求，开口位置配套设置多层密封帘，采用耐磨橡胶制作，既不影响工件进出，又能阻挡弹丸从开口位置飞出。在结构设计过程中，首先需要核算舱体的整体刚度，因为抛丸器运转时会产生持续的高频振动，舱体钢板厚度、加强筋的排布位置都需要经过受力计算，避免长期振动出现舱壁变形、焊缝开裂的问题；其次要核算弹丸的循环路径流畅性，下部锥斗的倾斜角度需要大于弹丸与锈渣混合物的自然安息角，避免物料在锥斗位置堆积堵塞，影响弹丸回收效率；另外还要考虑舱内的气流组织，配套除尘接口的位置需要设置在舱内粉尘浓度最高的区域，保证作业过程中舱内保持微负压状态，避免粉尘外溢到车间环境中，同时也能减少舱内粉尘沉降影响弹丸筛分效果。这套结构在建模过程中完整还原了各个部件的装配关系，从支腿、爬梯、舱体、检修盖到抛丸器安装座、衬板固定位都做了等比例还原，可直接用于设备的结构校核、生产下料参考，也可用于生产线布局时的空间占位模拟，帮助设计人员提前预判设备安装、运维过程中可能出现的空间干涉问题。
