三锅炉配套蒸汽收集分汽缸结构设计

在多锅炉并联供汽的工业热力系统中，蒸汽收集装置是衔接锅炉产汽端与下游用汽负荷端的核心枢纽设备，这套结构针对三台锅炉同时并网供汽的工况设计，核心作用是对不同锅炉产出的蒸汽进行汇流、缓冲、分配，同时完成蒸汽输送过程中的初步疏水分离，避免带水蒸汽进入下游管网造成水击、换热效率下降等问题。

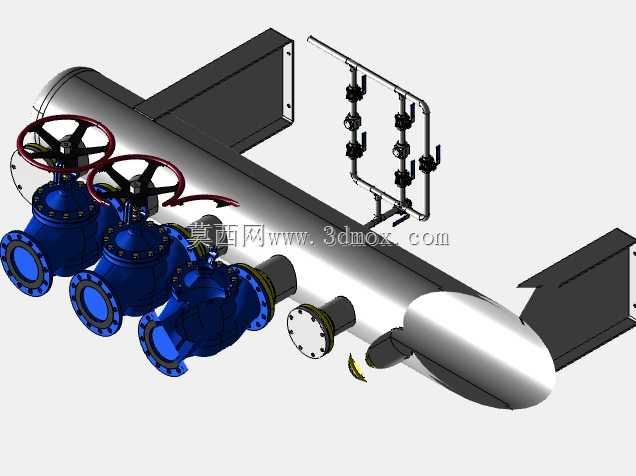

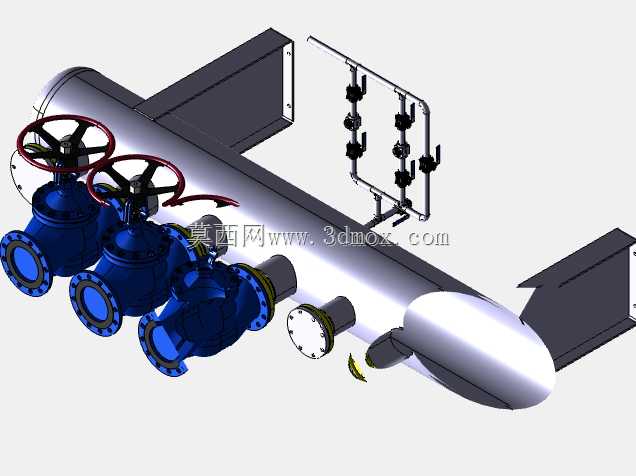

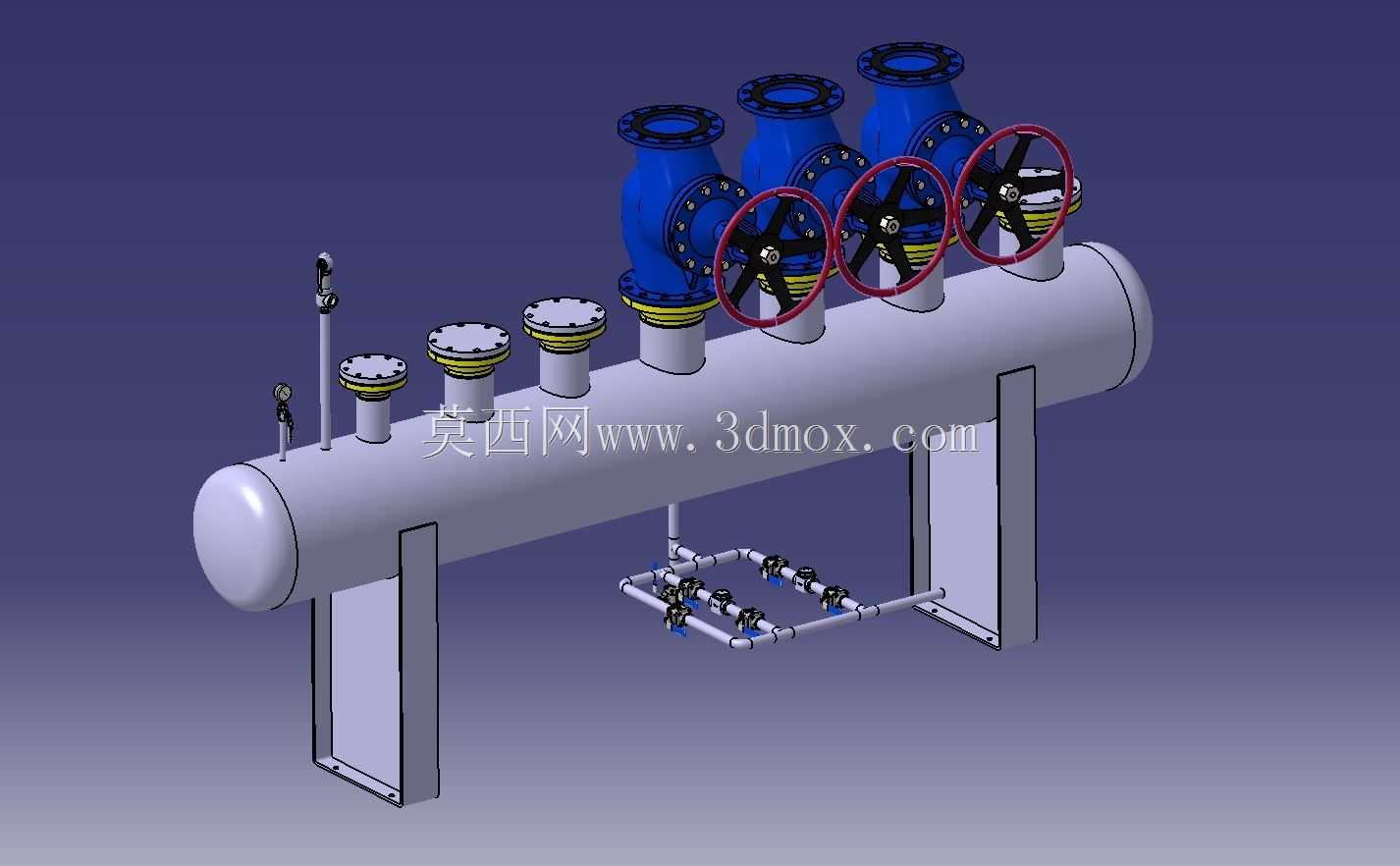

主体承压筒体采用卧式布置，主管道通径设定为20英寸，足够的通径设计可以降低筒体内蒸汽流速，让不同压力、温度的来汽在筒体内充分混合稳压，减少多炉并联时的压力波动对下游用汽设备的冲击。筒体上共设置三个大口径法兰接口，对应三台锅炉的主蒸汽来汽管路，每个接口都配置独立的法兰连接截止阀，阀门采用手轮式结构，手轮直径匹配操作力矩需求，日常运维时可单独切断单台锅炉的供汽通路，不影响另外两台锅炉的正常运行，满足不停机检修的工况需求。

除了三个主锅炉来汽接口，筒体上还预留了四个不同规格的分支出口，通径分别为8英寸、6英寸、4英寸，可对应不同压力等级、不同流量需求的下游用汽管路，比如大口径接口可对接生产车间主蒸汽母管，中小口径接口可对接辅助用汽设备、伴热管路等支路，实现蒸汽的分级分配。筒体顶部还设置了两个小口径仪表接口，可用于安装压力表、温度传感器，实时监测筒体内的蒸汽参数，为运行调控提供数据支撑，同时预留了安全阀安装位，超压时可自动泄放保障设备安全。

筒体底部设置了独立的疏水管路组，主疏水管路配置蒸汽疏水阀，同时并联带截止阀的旁路管路，正常运行时疏水阀可自动排出筒体内积聚的冷凝水，阻止蒸汽泄漏；当疏水阀故障检修或者系统刚启动暖管时，可打开旁路阀门快速排出大量冷凝水，缩短暖管时间，避免暖管过程中产生水击。疏水管路的所有阀门、管件都采用支架固定，避免管路振动造成焊缝开裂，所有连接点都预留了安装操作空间，方便后期拆装更换密封件。

整套设备采用两个立式鞍式支座支撑，支座高度满足底部疏水管路的安装、操作空间需求，支座底板预留地脚螺栓孔，可直接固定在混凝土设备基础上，安装时需保证筒体水平度偏差在允许范围内，避免筒体内冷凝水积存偏移导致疏水失效。所有法兰接口都采用凸面法兰结构，匹配对应压力等级的密封垫片，螺栓孔位统一采用标准间距，方便现场配对法兰的安装对接，不需要现场二次打孔加工。

设计过程中充分考虑了现场操作的便利性，所有阀门的手轮高度都设置在常规站立操作的可达范围内，不需要额外搭设操作平台即可完成阀门开关操作；仪表接口的位置也预留了足够的读数、拆装空间，后期校准、更换仪表时不需要拆解周边管路。筒体的长度、直径参数经过流量核算，在满足三台锅炉最大蒸发量汇流需求的前提下，尽可能压缩设备整体占地面积，适配中小型工业锅炉房的紧凑安装空间，同时筒体两端采用椭圆形封头，受力均匀，承压能力更强，相比平封头可以降低筒体壁厚，减少设备整体重量。

在管路布局上，底部疏水管路采用成排布置，所有阀门的操作端都朝向巡检通道一侧，日常巡检时可以直观观察疏水阀的工作状态，也方便操作阀门。所有支管与筒体的连接部位都采用加强结构，避免开孔造成的筒体强度下降，焊接部位都做圆滑过渡，减少应力集中，提升长期运行的结构可靠性。
