移动式双梁桥式起重吊运设备结构设计

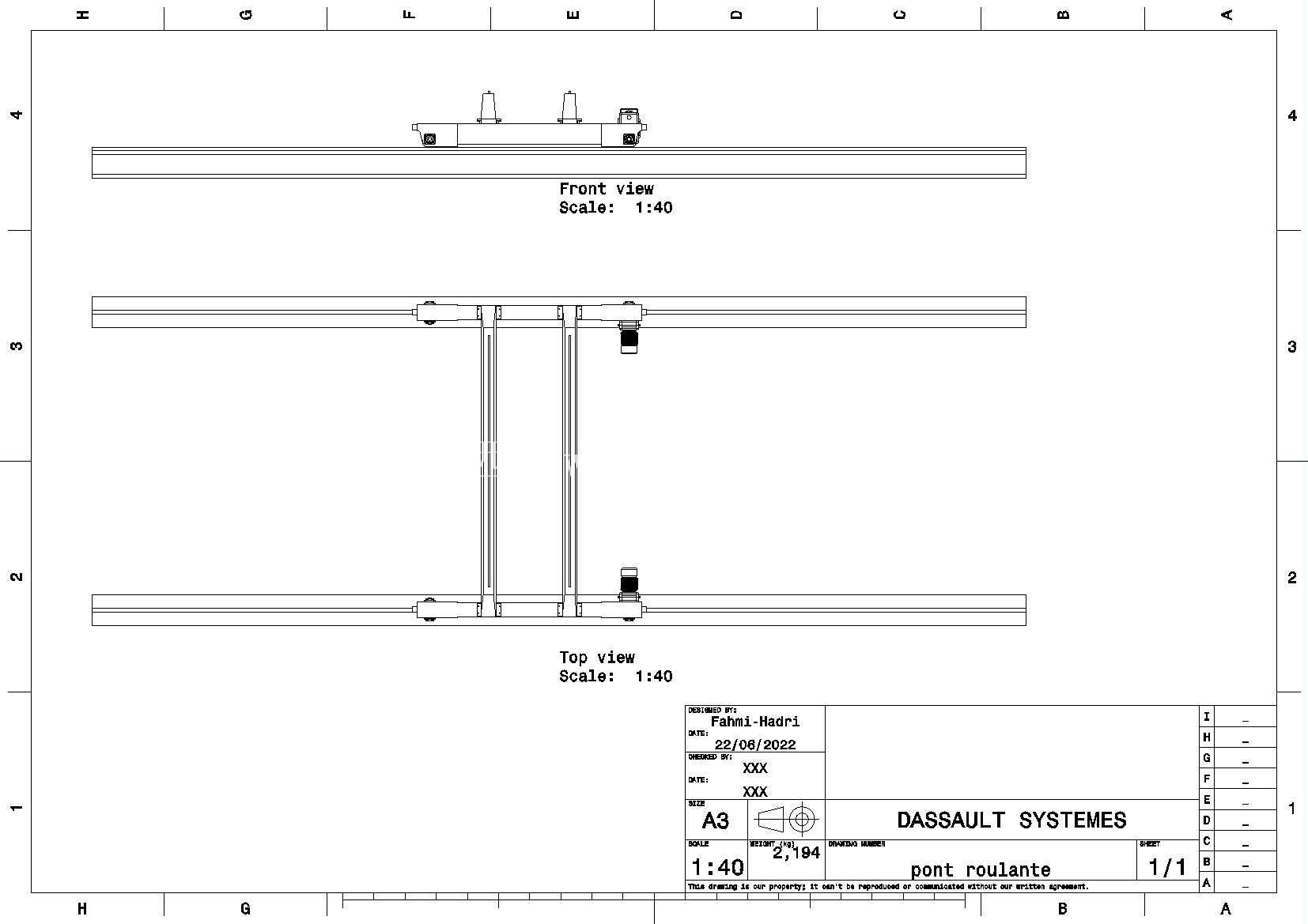

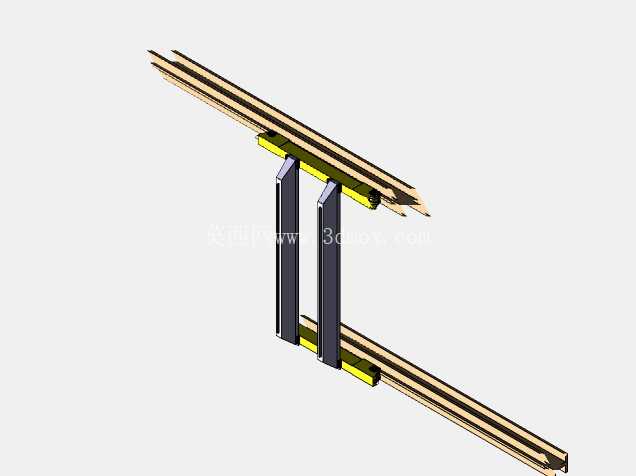

　　在重型工业厂房的物料转运场景里，这类移动式起重设备是衔接各工序物料流转的核心装备，覆盖从 raw material 卸货区到加工工位、再到成品仓储区的全路径重物吊运需求，适配常规机械加工车间、钢结构预制场、重型装配车间的跨区域重物转移作业，单台设备可覆盖固定跨度内的全部作业面，无需额外铺设地面转运轨道，大幅降低车间内部的物流通道占用率。从结构设计逻辑来看，这套设备采用双主梁承载架构，主梁沿车间纵向铺设的固定轨道方向布置，两端的端梁集成行走轮组与驱动机构，可带动整个起重小车沿主梁跨度方向做横向移动，而起重小车上集成的起升机构可沿垂直方向完成重物的起升与下降动作，三个方向的运动组合可覆盖作业范围内任意空间点位的重物取放，完全满足离散制造场景下不规则点位的吊运需求。

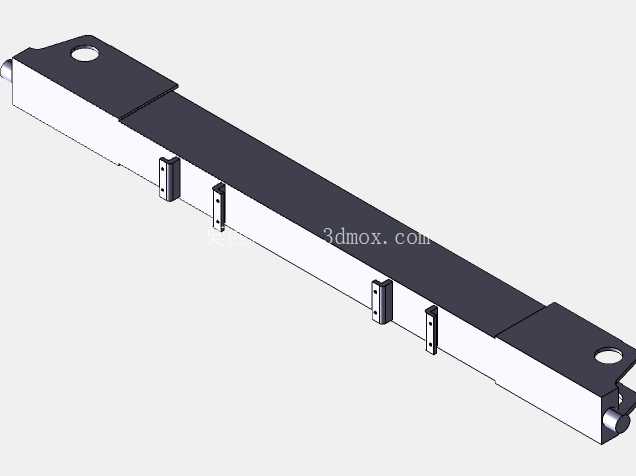

　　设计阶段优先考量了主梁的静刚度与动刚度参数，主梁采用箱型截面焊接结构，在控制自重的前提下保证额定起重量下的主梁下挠量控制在标准允许范围内，避免起升作业过程中出现过大的结构形变影响运行平稳性，端梁与主梁的连接位置采用高强度螺栓配定位销的装配形式，既保证现场安装时的拼接精度，也能抵消长期运行过程中启停、制动带来的交变载荷冲击，避免连接位置出现疲劳松动。从安装边界来看，这套设备的轨道铺设需匹配厂房的牛腿立柱间距，主梁跨度可根据实际车间的跨距做参数化调整，端梁的行走轮距适配标准起重机轨道的安装尺寸，设备整体的起升高度可根据厂房的净空高度做适配调整，最低起升高度可覆盖地面工位的物料取放，最高起升高度预留足够的安全距离避免与厂房顶部的管线、桁架结构发生干涉。

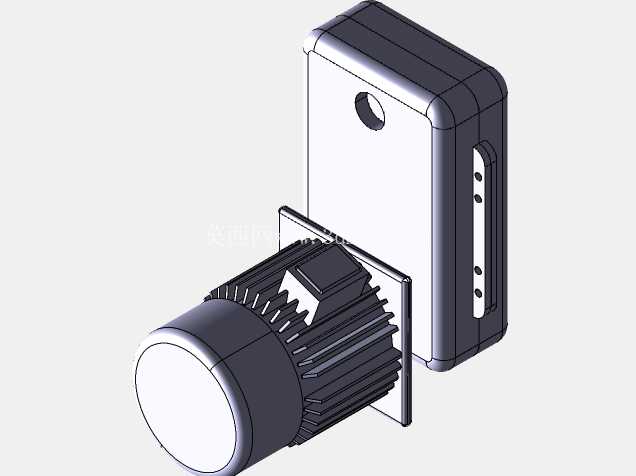

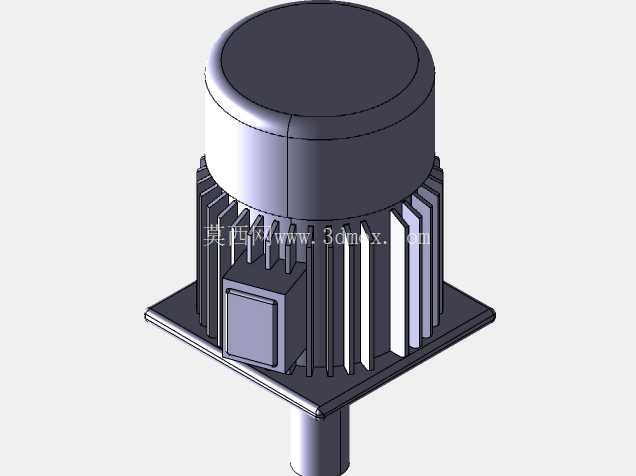

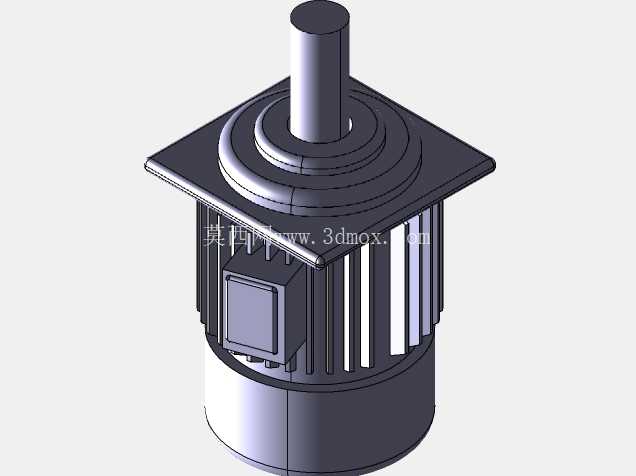

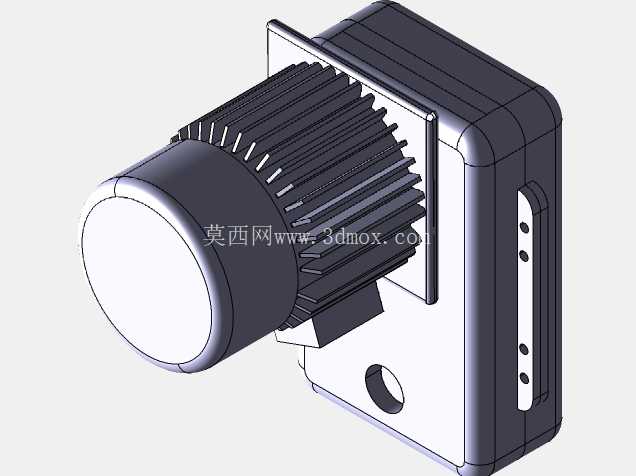

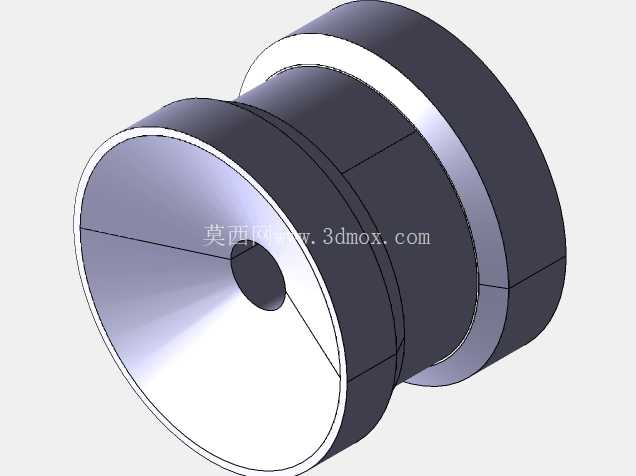

　　设备的运行机构采用分别驱动形式，两端端梁各配置一套独立的驱动单元，通过电气控制系统保证两侧行走轮的同步运行，避免出现啃轨、偏斜运行的问题，起重小车上的起升机构配置了双制动结构，一套工作制动用于常规作业的启停控制，一套安全制动用于突发断电等异常工况下的载荷锁止，杜绝重物坠落的安全风险。在细节结构处理上，主梁的上翼缘板设置了供起重小车行走的轨道，轨道采用压板固定的形式，可在长期运行磨损后快速更换，无需对主梁主体结构做切割焊接作业，端梁的两端设置了缓冲装置与行程限位开关，当设备运行至轨道端部位置时可提前触发减速、停机信号，配合缓冲块吸收冲击动能，避免硬碰撞对结构造成损伤。

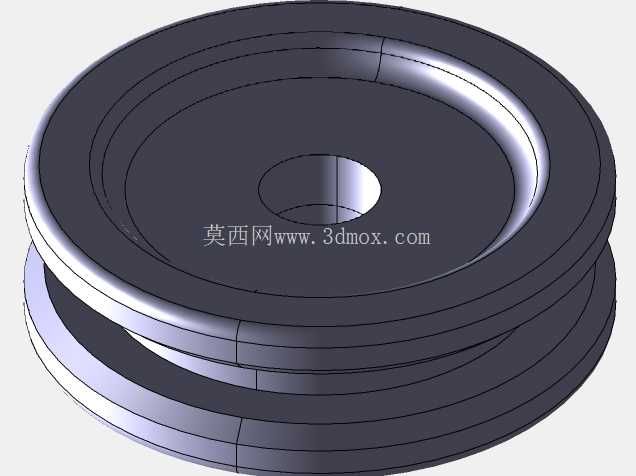

　　从实际作业适配性来看，这类设备可根据吊运需求配置不同的取物装置，常规作业可配置吊钩用于通用重物的吊运，针对散料可配置抓斗，针对导磁性金属物料可配置电磁吸盘，无需对主体结构做大幅改动即可完成功能拓展，适配不同行业车间的个性化吊运需求。设计过程中对各运动部件的安全间隙做了充分校核，起重小车在主梁两端极限位置时，小车端部与端梁的安全距离满足规范要求，起升机构的钢丝绳缠绕系统设置了防脱槽装置，避免运行过程中钢丝绳脱出滑轮组引发设备故障，所有外露的传动部件均设置了安全防护罩，避免现场作业人员误触引发安全事故。这套结构的三维建模过程中，对所有运动部件做了运动干涉仿真校验，模拟了全行程范围内的各部件运动轨迹，确认在极限位置下各部件之间无碰撞、无卡滞，同时对主要承载结构做了有限元受力分析，在额定载荷、动载系数、风载（室外场景适配）等多工况组合下，结构的应力水平均低于材料的许用应力值，保证长期重载运行下的结构可靠性。
