建筑电气安装系统三维布局设计方案

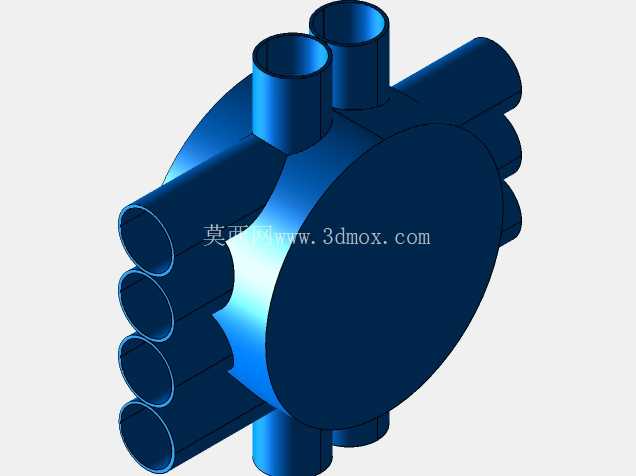

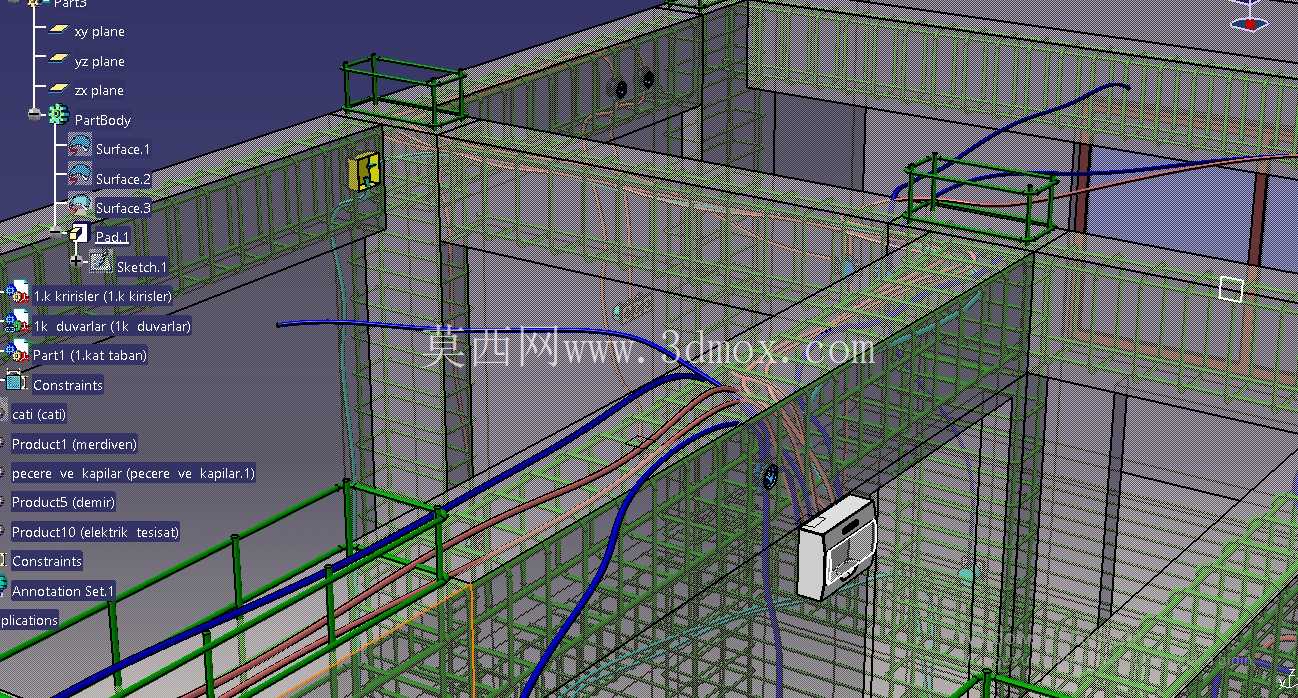

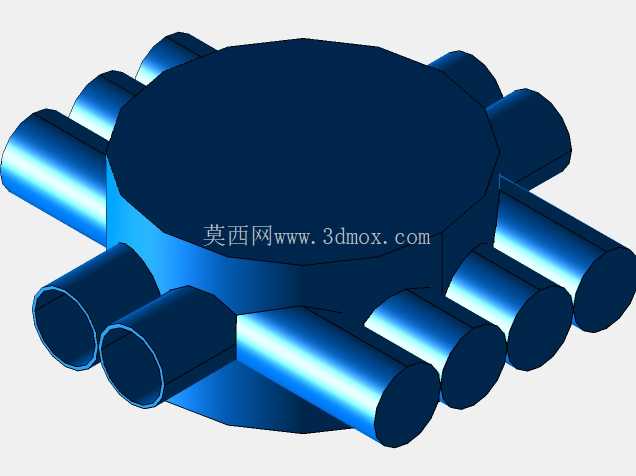

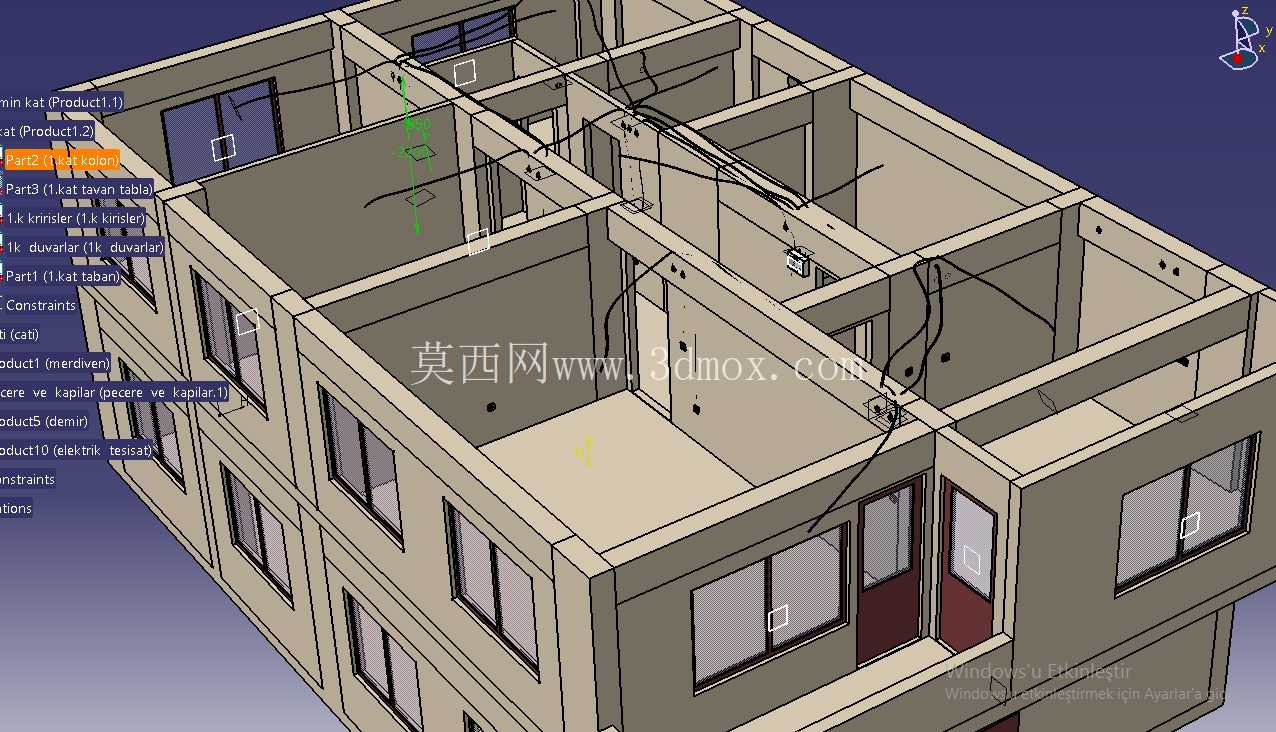

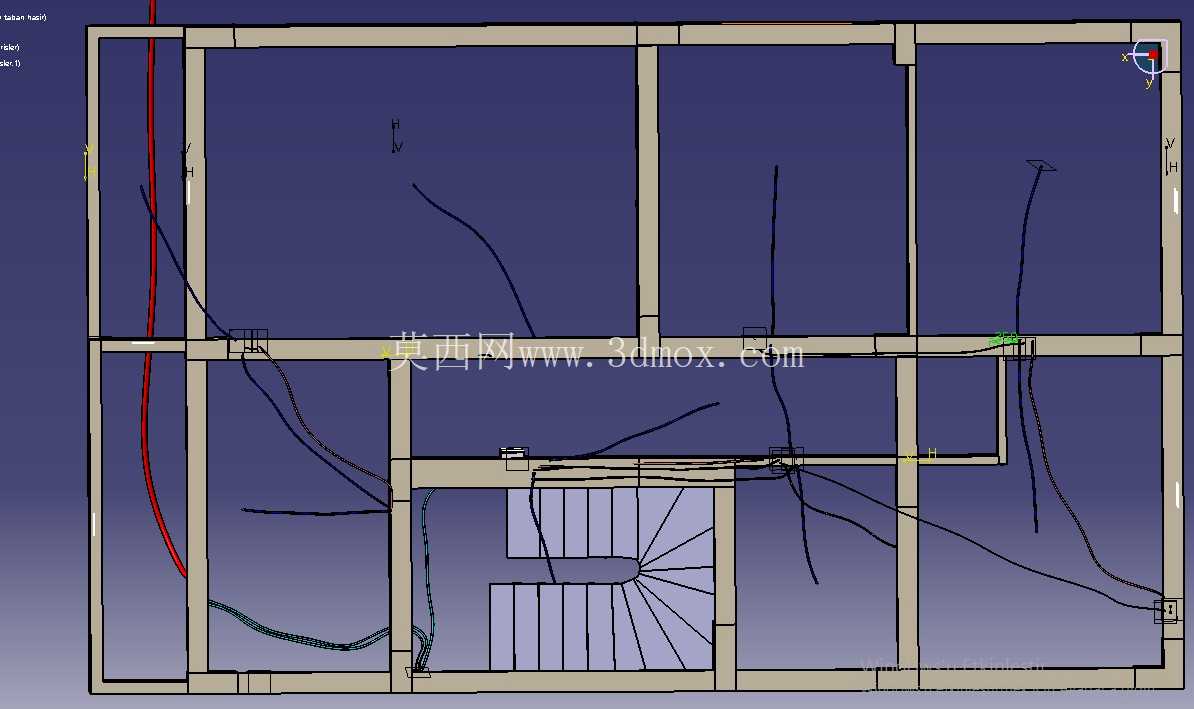

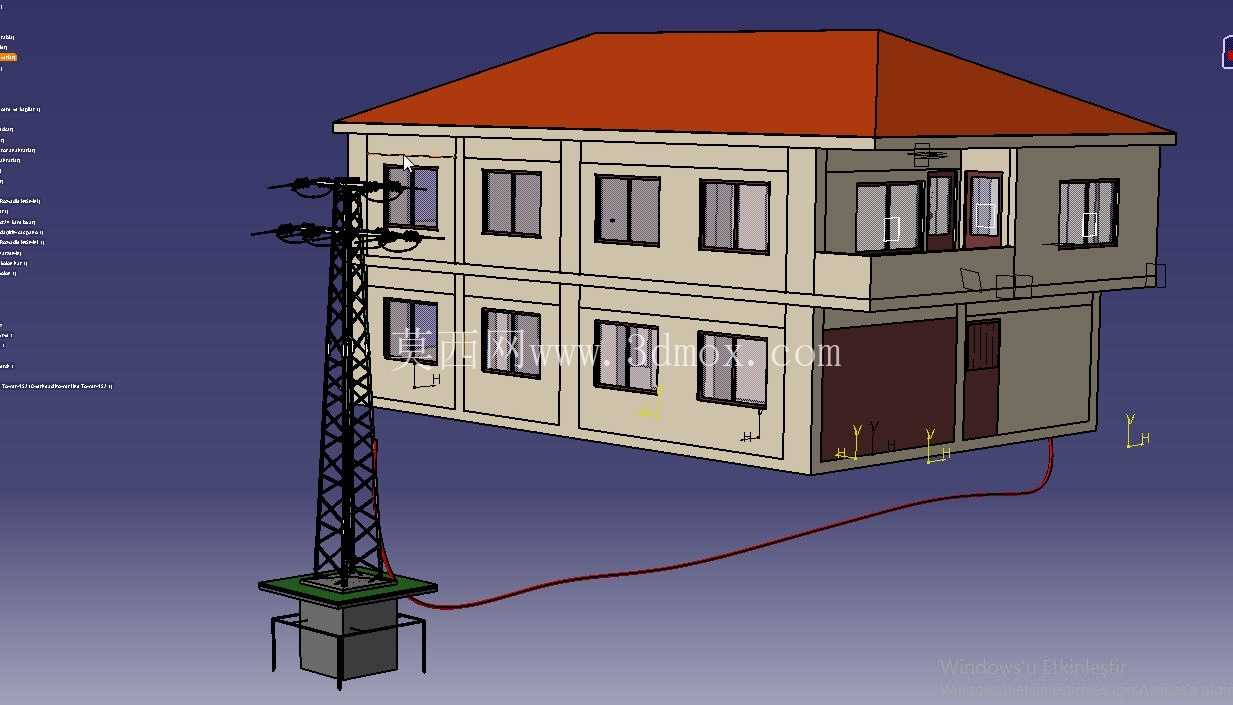

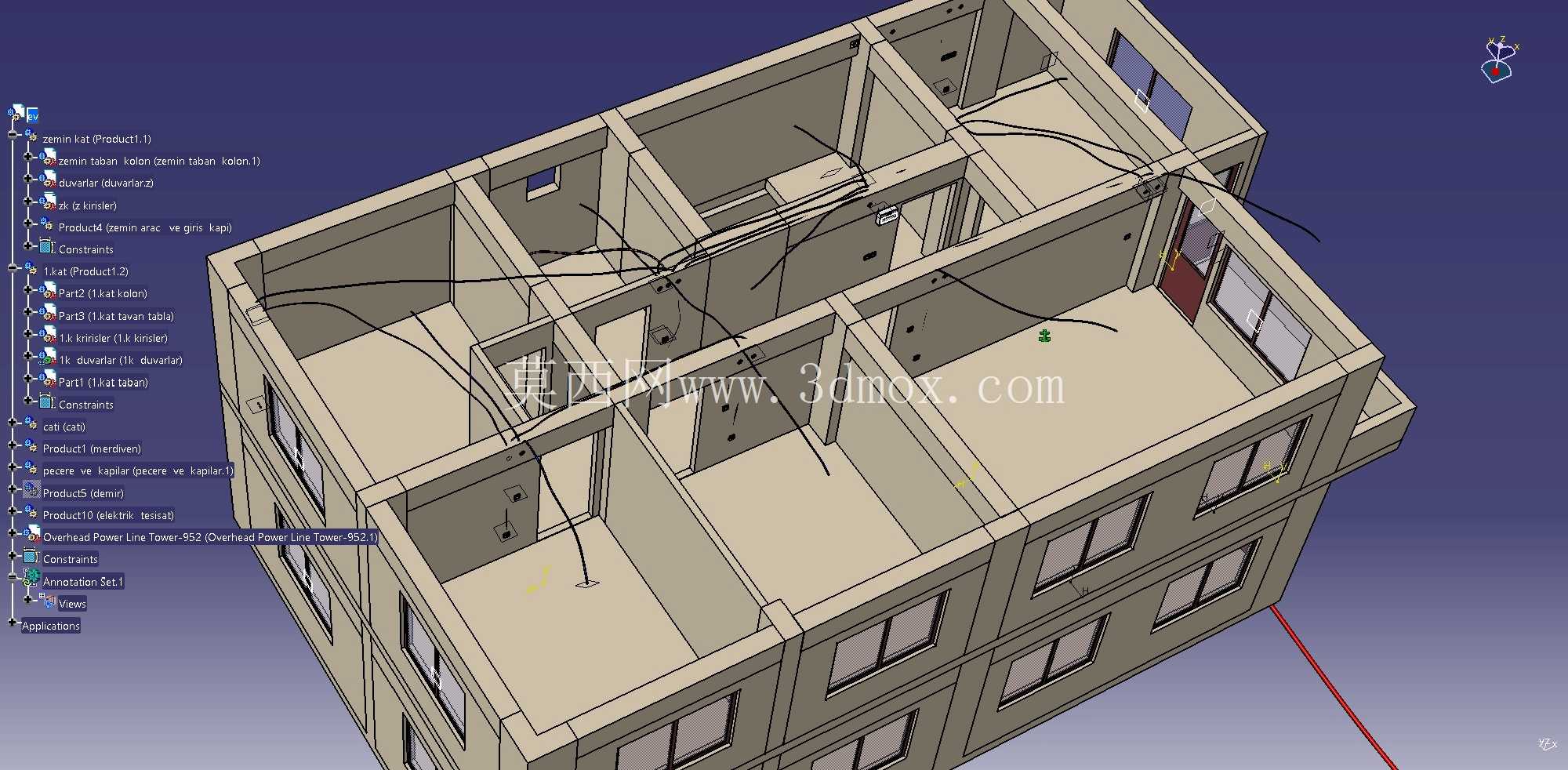

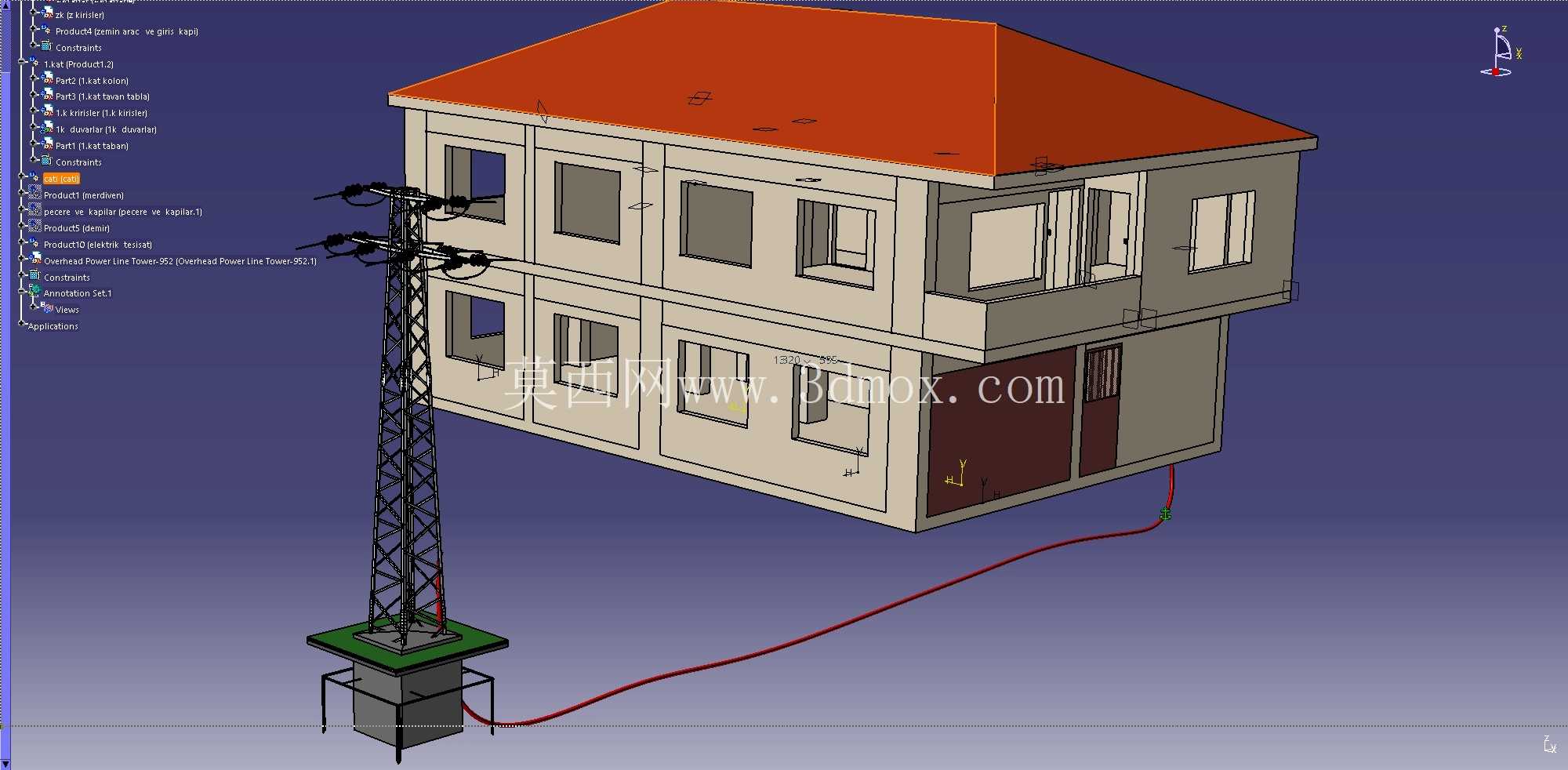

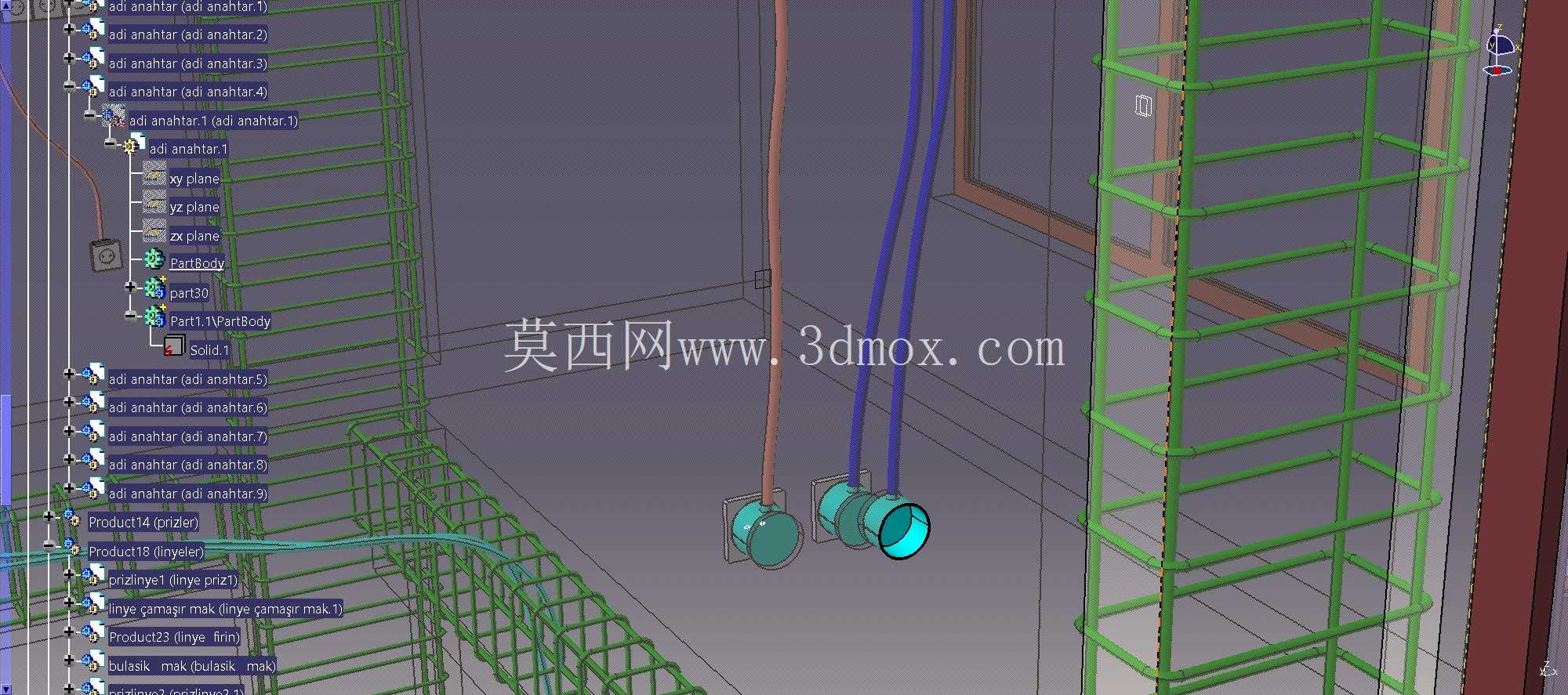

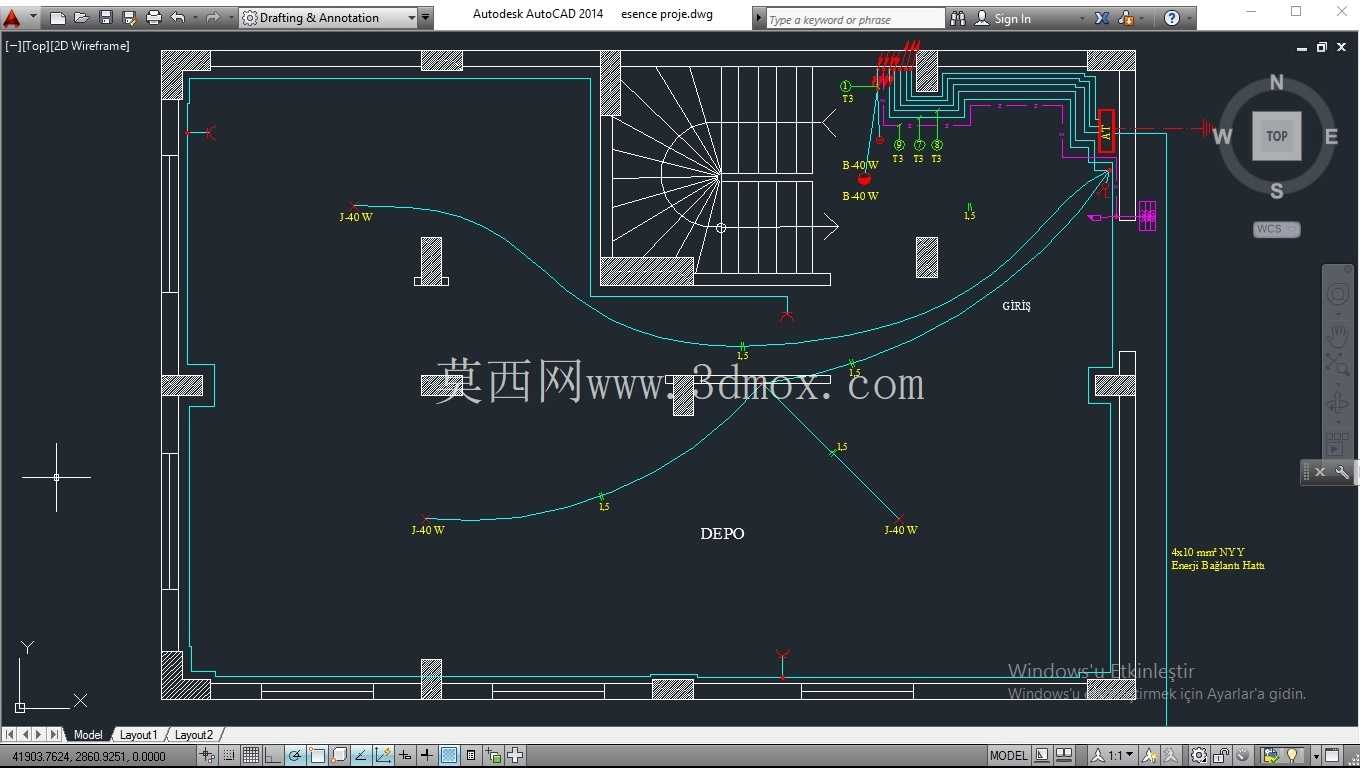

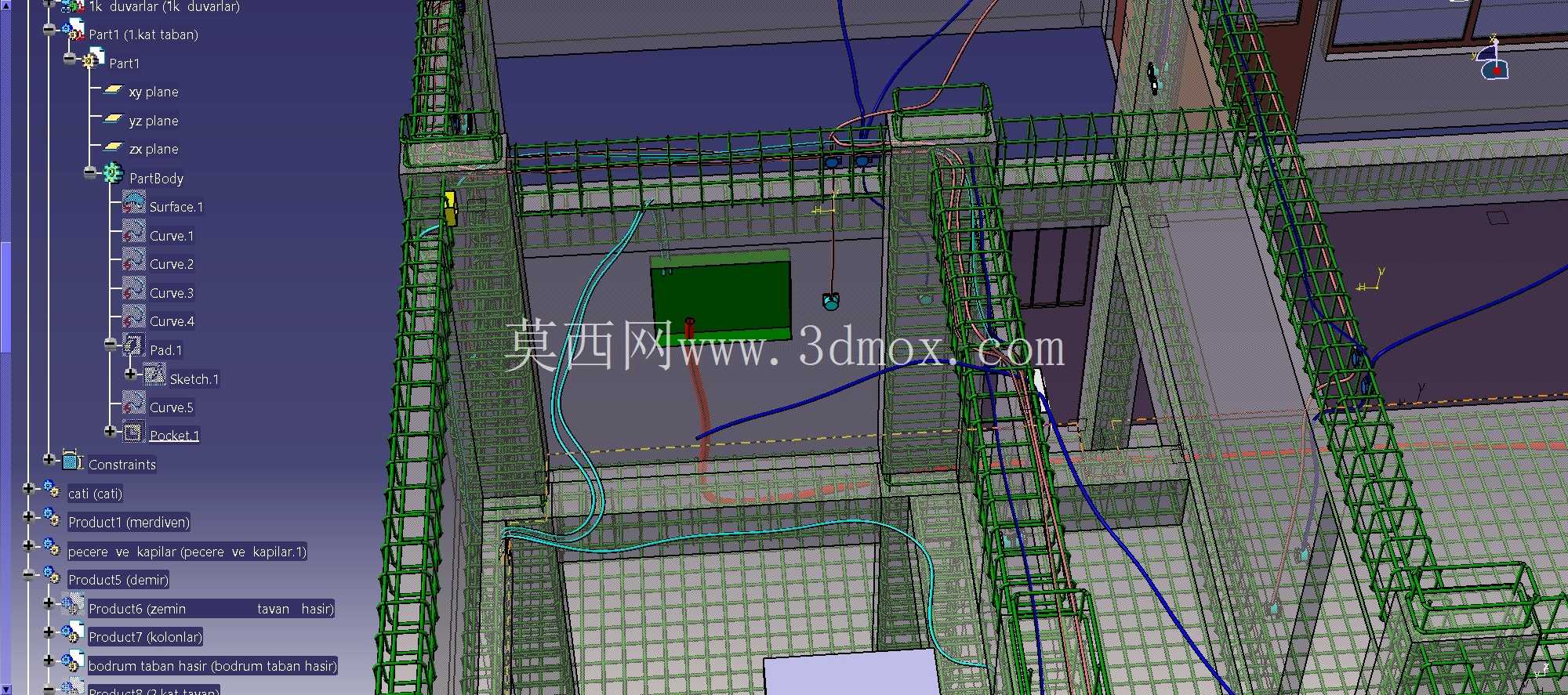

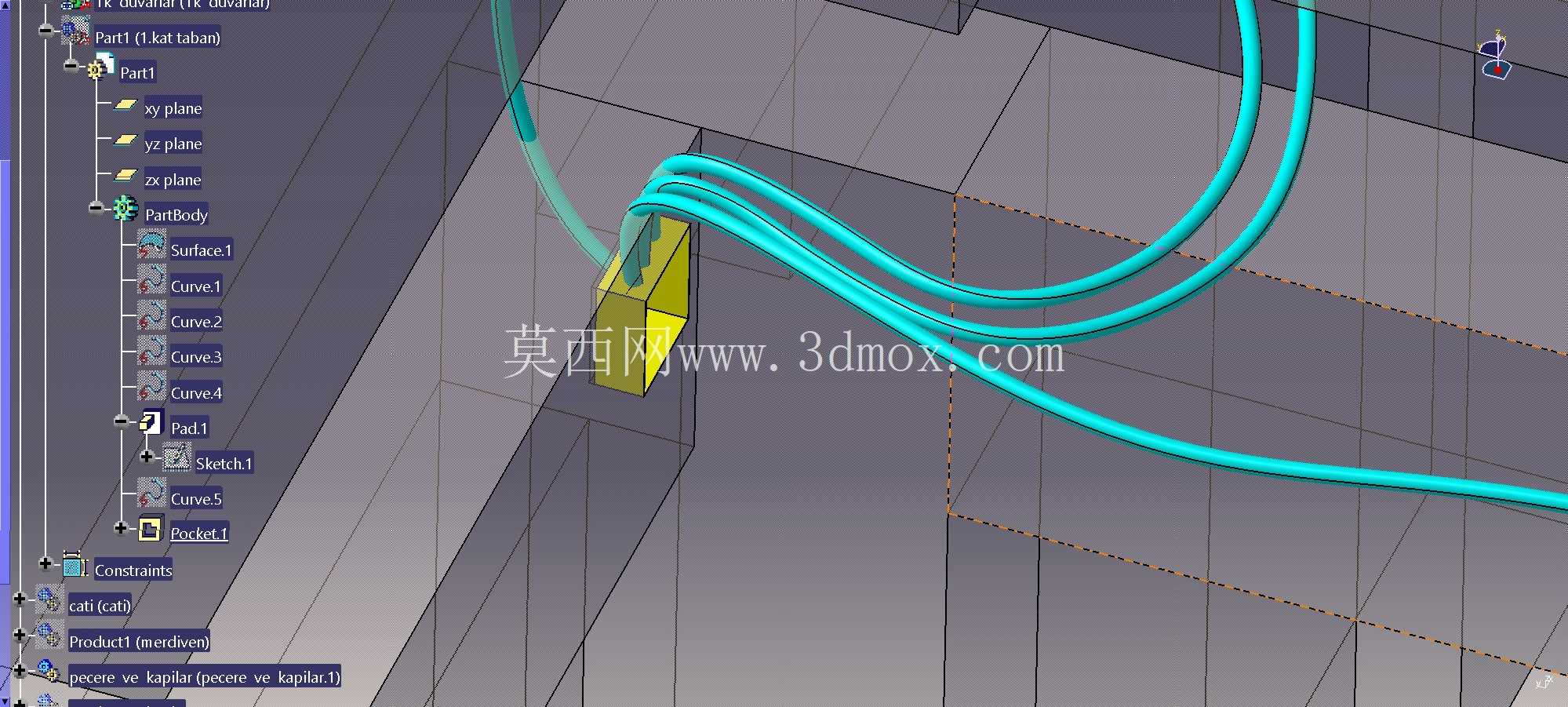

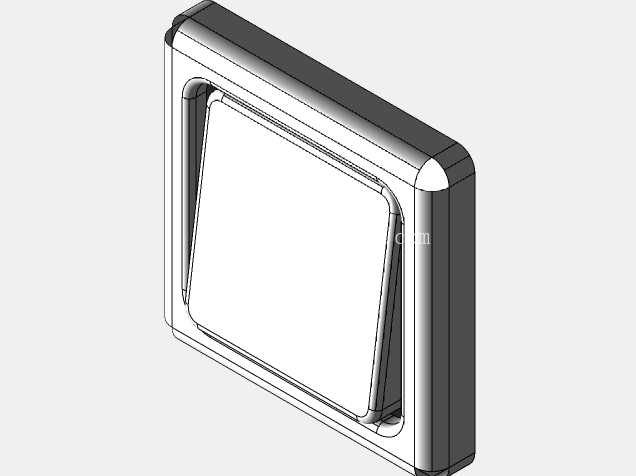

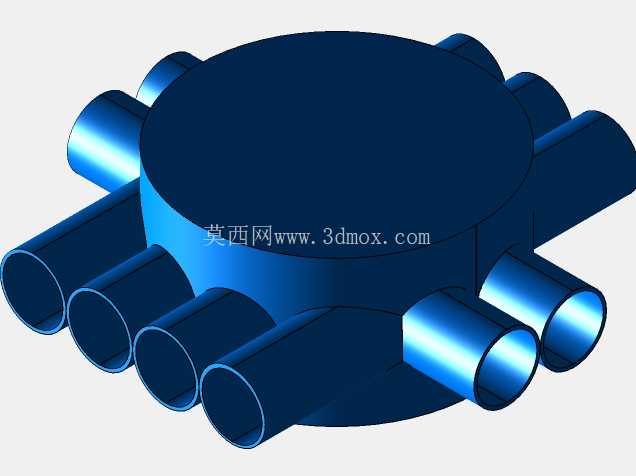

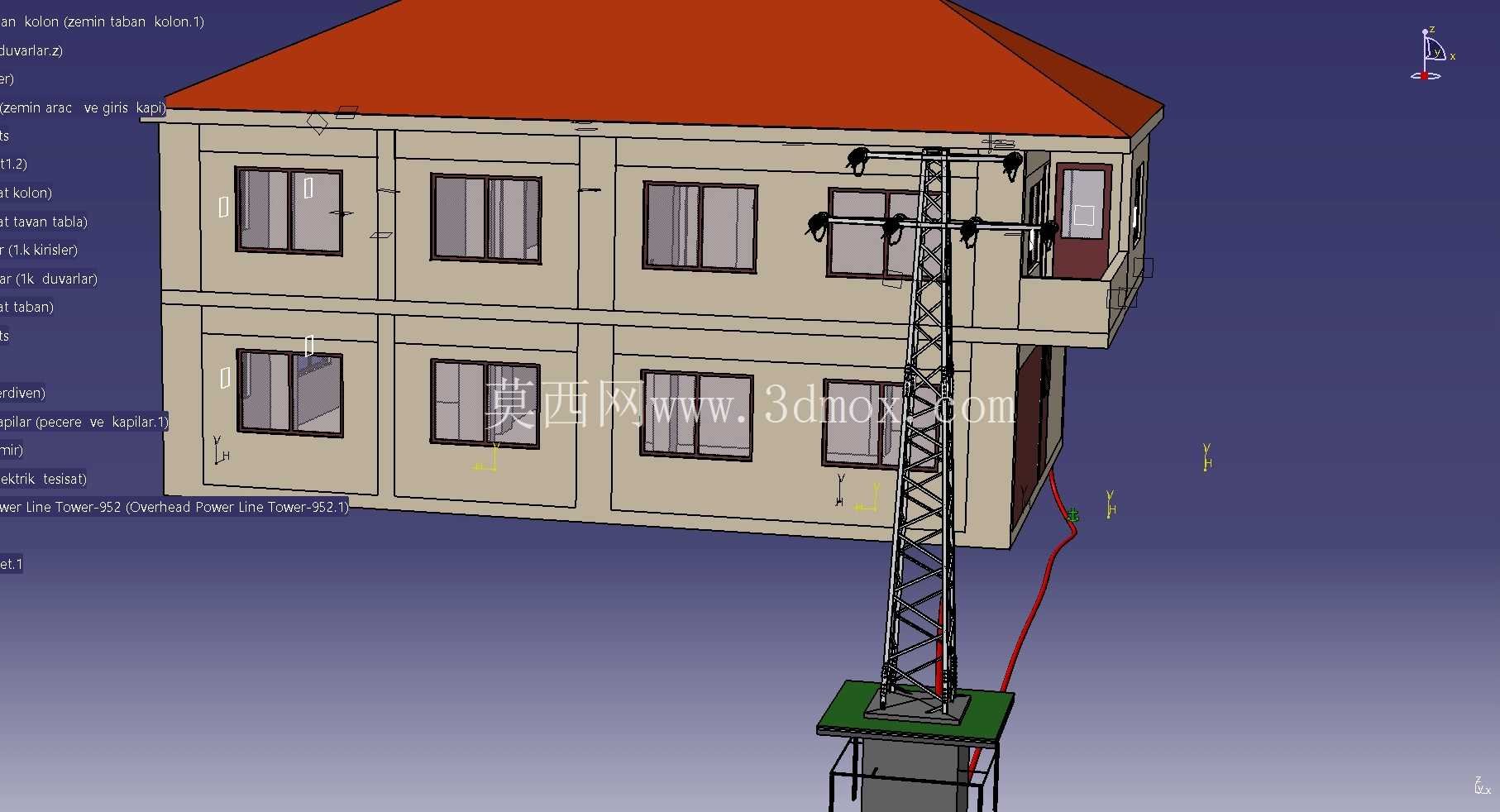

　　这套三维设计内容围绕民用及工业建筑内部的电气安装全场景展开，覆盖从入户端到终端用电点位的全路径布局逻辑，在建模阶段就充分考虑了现场施工的实际操作边界，避免后期管线碰撞、安装空间不足等常见工程问题。不同于常规二维图纸的平面表达，三维模型可以直观呈现不同楼层、不同功能区域的电气管线走向，包括强电桥架、弱电穿线管、接地扁钢的排布位置，以及各类接线盒、配电箱、终端面板的安装点位关系，施工人员可以直接通过模型核对现场预留孔洞的位置是否匹配，减少现场返工的概率。

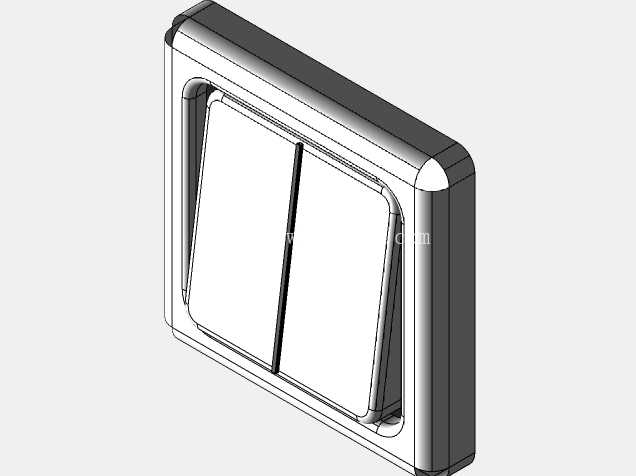

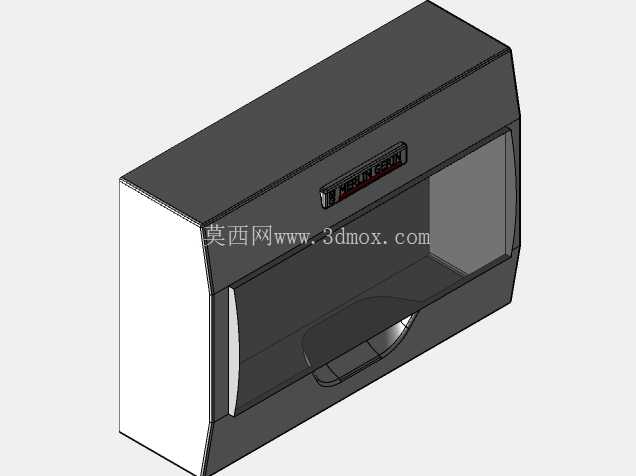

　　在设计思路上，模型优先遵循电气施工的规范要求，强电与弱电管线之间预留足够的安全间距，避免信号干扰，同时结合建筑结构的梁、柱、墙体位置调整管线走向，尽可能减少管线弯折，方便后期穿线作业，对于吊顶内的管线排布，还充分考虑了吊顶龙骨的安装空间，确保电气管线与龙骨、暖通管道、给排水管道之间不存在交叉冲突。从安装边界来看，模型中所有明装电气元件都标注了与墙面、地面的相对安装高度，比如开关面板距地高度、插座点位的布设高度、配电箱的底部距地距离，都符合常规施工的验收标准，暗敷管线的埋设深度也在模型中做了参数化体现，避免施工时破坏建筑结构层。

　　针对建筑内不同功能区域的用电需求，模型中对负荷等级不同的回路做了区分排布，比如消防应急照明回路、普通照明回路、动力插座回路分别走独立的桥架路径，接地系统的等电位联结点位也在模型中做了明确标识，包括卫生间局部等电位、配电间总等电位的连接路径，都和建筑钢筋网的预留接地点做了对应。在实际工程应用中，这类三维模型可以直接用于施工前的技术交底，让施工班组清晰理解管线的排布层次，尤其是在管线密集的走廊吊顶、电气竖井区域，通过三维模型可以提前规划好各专业管线的排布顺序，确定桥架的安装支架间距，核对竖井内母线槽、配电箱的安装空间是否满足操作要求，避免后期设备进场后发现空间不足无法安装。

　　模型中还考虑了后期运维的操作空间，比如配电箱前方预留了足够的开门操作距离，桥架的转弯处预留了线缆弯曲半径所需的空间，接线盒的位置避开了后期装修会遮挡的区域，终端点位的布设结合了家具摆放的常规位置，避免出现插座被家具挡住、开关位置不合理的问题。对于建筑电气安装中容易忽略的细节，比如穿越防火分区的管线防火封堵位置、伸缩缝处管线的补偿处理结构、户外进线处的防水弯结构，都在模型中做了具象化的呈现，施工人员可以直接参照模型的结构进行施工，不用再反复查阅规范图集确认构造做法。不同于纯理论的设计模型，这套内容在建模时就结合了现场施工的实际工艺，比如线管的弯曲半径符合穿线要求，桥架的连接片位置、接地跨接线的安装位置都做了还原，甚至固定管线的管卡、支架的排布间距都符合施工规范的要求，不管是用于施工交底还是相关从业人员的学习参考，都能贴合实际工程场景，不会出现和现场施工脱节的理想化设计问题。
