减压阀铸造壳体一体化结构三维设计

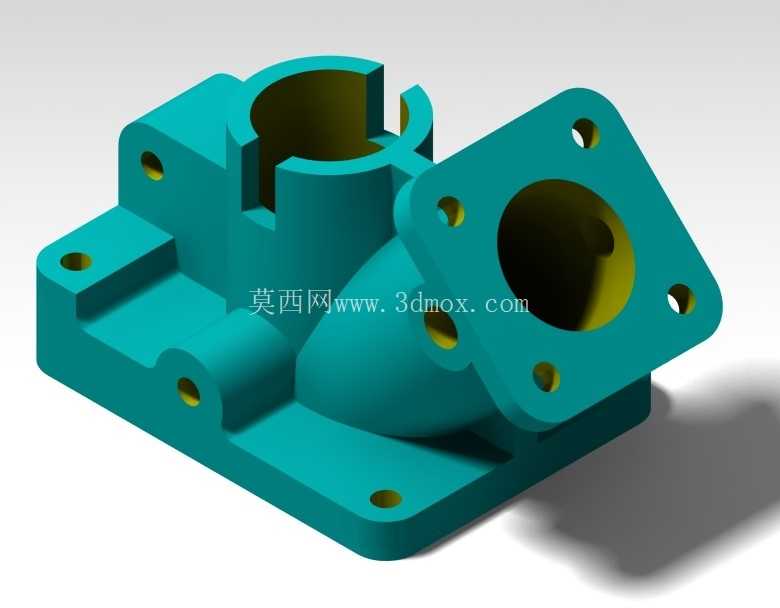

　　在工业流体管路系统的调压支路里，这类带集成安装底座的减压阀壳体是核心承压载体，日常多应用在车间压缩空气分配管路、小型液压站调压回路、化工助剂输送管线的压力调节段，承担着将上游高压流体节流降压至下游工况所需稳定压力的结构支撑作用，内部流道的形态直接决定阀瓣、弹簧、膜片等调压组件的装配精度与流体整流效果。从结构设计逻辑来看，整个壳体采用一体式铸造成型思路，底部的安装底板做了加厚处理，四个角预留的沉头安装孔可直接通过螺栓固定在设备支架或者管廊安装面上，不需要额外加装转接底座，能减少现场安装的装配层级，降低安装面不平带来的应力集中风险；底板上的加强筋顺着内部流道的走向布置，既可以承受管路通断时产生的水锤冲击，也能避免铸造冷却过程中壁厚不均产生的缩松缺陷。

　　侧部伸出的方形法兰采用四螺栓孔布局，密封面做了凸台加工余量预留，装配时可直接对接管路法兰或者快装接头，法兰的螺栓孔位置度公差控制在0.1mm以内，能保证现场对接时不需要强行掰动管路即可完成装配，避免密封面因强制对位产生的长期泄漏隐患。顶部的筒状腔体是调压组件的安装腔，侧壁预留的开口是用于装配阀杆导向套的定位结构，腔体内部的台阶面分别用于承托弹簧座、膜片密封组件，设计时特意将腔体与侧部流道的过渡段做了圆弧顺滑处理，减少流体在腔体内的紊流，降低调压过程中的压力波动与流体噪声。

　　设计过程中需要重点控制几个安装边界尺寸：底部安装孔的中心距要匹配常规管廊支架的通用安装孔位，侧方法兰的端面到底座安装面的垂直高度要预留出下游管路的弯头安装空间，顶部腔体的开口直径要适配标准规格的调压弹簧组件，避免后期选装配件时出现干涉。整个壳体的壁厚按照1.6MPa公称压力的承压要求做了等强度设计，流道转弯处的壁厚比直段加厚2mm，承受高压流体长期冲刷的位置做了圆角过渡，减少应力集中点，同时也能降低铸造时的铁水充型阻力，避免出现冷隔、浇不足的铸造缺陷。在实际工况应用中，这类壳体的内部流道粗糙度直接影响流体的流动阻力，设计时预留了0.3mm的加工余量，后期可通过精镗或者滚压工艺降低流道表面粗糙度，减少流体中的杂质在流道拐角处的沉积，避免长期使用后出现流道堵塞影响调压精度的问题。另外，壳体上的几个小型横向通孔是用于装配定位销或者测压接头的预留结构，可根据实际工况需求选择加装压力表或者压力传感器，实时监测阀前或者阀后的流体压力，不需要额外在管路上开孔取压，减少管路的泄漏点。

　　从建模的细节处理来看，所有的棱边都做了R1-R3的倒角处理，既可以避免装配时划伤操作人员，也能去除铸造后的飞边毛刺，减少后期机加工的工作量；安装底板的底面做了0.2mm的平面度要求，保证安装时壳体与支撑面完全贴合，避免螺栓紧固后壳体产生变形导致内部阀瓣卡滞。这类集成式壳体相比传统分体式减压阀结构，减少了两个密封连接面，能有效降低长期使用过程中的外泄漏风险，同时整体结构更紧凑，占用的安装空间更小，适合在安装空间受限的小型设备集成场景中使用，比如移动式空压站、小型实验装置的流体回路、楼宇供水的支管调压段等场景，都能看到这类结构减压阀的应用。
