方形法兰内嵌式虹吸排水管件结构设计

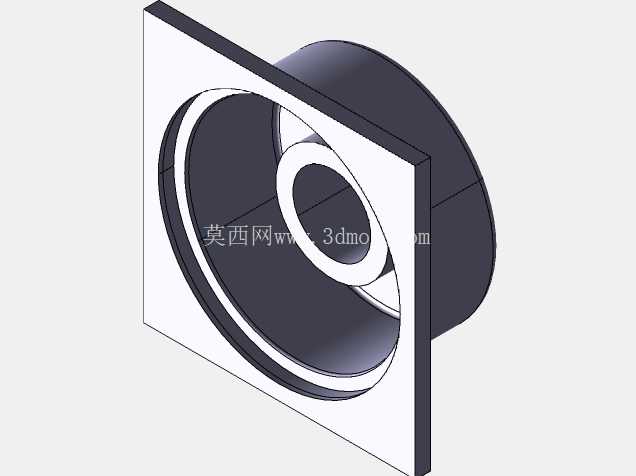

　　在民用建筑同层排水、工业厂房屋面有组织排水、地下车库顶板疏排水这类对排水效率、安装空间有明确要求的场景里，传统重力式排水配件往往受限于坡度要求、水封稳定性、安装净空限制，很难适配紧凑空间下的大流量排水需求，这款内嵌式虹吸排水管件的结构设计，正是针对这类工程痛点做的定向优化。从实际使用逻辑来看，这类管件的核心作用是在排水管路内快速形成稳定负压虹吸效应，打破重力排水需要依赖管路坡度维持水流的限制，让管路在满管流状态下实现高速排水，相比同管径的普通重力排水配件，排水流量可以提升2-3倍，同时大幅降低排水过程中的气流裹挟噪音，减少水封被负压击穿导致的异味返溢问题。从结构设计思路上看，这款管件采用了方形安装法兰加圆筒状内嵌流道的组合结构，方形法兰的四个边可以直接贴合建筑结构预留的安装基面，不管是预埋在混凝土结构层里，还是通过螺栓锁紧在装饰面预留的安装位上，都能获得比圆形法兰更稳定的贴合密封效果，法兰面和流道主体做了一体化的过渡圆角，没有应力集中的直角结构，避免长期受水流冲击、结构沉降拉扯时出现焊缝开裂或者结构变形的问题。

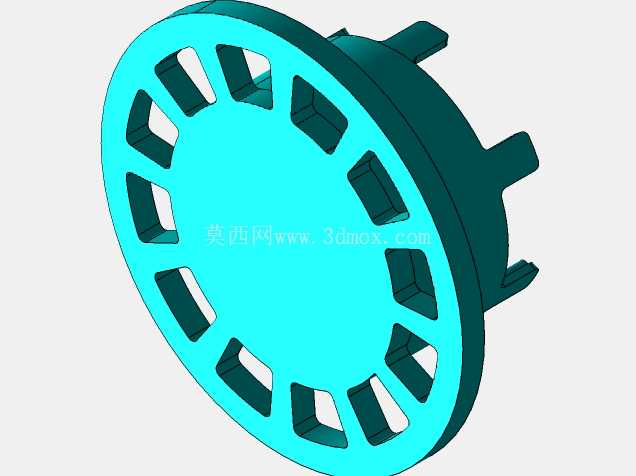

　　流道部分采用了同轴嵌套的环形流道设计，内层的中心通孔是核心的虹吸触发通道，外层的环形空腔可以在排水初期快速排走流道内的空气，缩短虹吸形成的时间，当水流进入中心通道达到一定流量时，环形空腔会被水流快速封闭，在流道后端形成稳定的负压区，持续拉动上游管路内的水流进入满管流状态，这种结构相比传统的直筒式排水配件，不需要额外搭配虹吸形成装置，单一部件就能实现虹吸触发功能，减少了管路系统的配件数量，也降低了多部件连接带来的渗漏风险。

　　从安装边界尺寸来看，方形法兰的边长尺寸适配常规的110mm管径排水系统的预留安装孔，法兰厚度控制在15mm以内，安装完成后法兰面可以和装饰完成面齐平，不会突出基面影响后续的装饰层施工，圆筒状流道的插入深度控制在120mm，既保证了和下游排水管路的插接密封长度，又不会因为插入过深占用下层空间的吊顶净空，流道外壁做了多道环形密封槽，安装时搭配橡胶密封圈就能实现和PVC、HDPE等不同材质排水管材的可靠密封，不需要额外做粘接或者焊接处理，现场安装效率可以提升40%以上。在实际工程选型时，这类管件可以直接替换同规格的普通重力排水地漏或者排水接头，不需要对原有管路系统做大规模改造，尤其适配下沉高度不足的同层排水场景，解决传统重力排水需要较大坡度导致的下沉层厚度不够的问题；在工业厂房屋面排水系统中，这类管件可以快速排走屋面积水，减少暴雨天气下屋面积水超载的结构风险，同时因为虹吸状态下管路内的水流是满管高速流动，不会像重力排水那样在管路内形成淤积，长期使用的维护频率更低。

　　从结构建模的细节来看，这款管件的所有过渡位置都做了不小于R3的圆角处理，避免流道内出现锐角导致的水流紊流，减少水流阻力的同时，也避免杂物在锐角位置挂接造成管路堵塞；法兰上的安装孔位采用了长圆孔设计，可以抵消一定的安装对位误差，降低现场施工的对位难度，即使预留孔位有几毫米的偏差，也能顺利完成安装锁紧，不会因为孔位对位不准强行锁紧导致法兰变形、密封失效的问题。流道内壁的表面粗糙度控制在Ra1.6以下，减少水流和管壁的摩擦阻力，进一步提升虹吸形成的速度和排水效率，同时光滑的内壁也不容易附着污垢，长期使用不会因为内壁结垢导致流道通径缩小，影响排水能力。
