减压阀配套光束构件应力仿真分析模型

　　在流体压力调控管路系统中，减压阀作为核心压力调节元件，其内部配套的光束类承压支撑构件，直接决定了阀组在长期交变压力载荷下的运行稳定性。这类构件多布置在减压阀的阀芯导向与压力反馈腔衔接位置，承担着阀芯往复运动的导向支撑、流体压力脉动的载荷传递功能，一旦出现结构形变超差，会直接导致阀芯卡滞、压力调节精度失准，严重时甚至会引发阀体内漏、管路压力失控等工程故障。

　　从实际工况来看，这类光束构件长期承受管路内流体的持续压力冲击，同时还要耐受阀芯往复运动带来的周期性交变载荷，部分应用在高温流体管路中的构件，还要叠加热形变带来的附加应力，因此在设计阶段必须完成精准的力学性能校核。本次建模过程中，首先结合减压阀的安装腔体尺寸确定构件的外形边界：整体为长条形等截面结构，截面尺寸匹配阀腔内部的安装卡槽宽度，长度方向完全覆盖阀芯的全行程导向区间，两端预留与阀座、端盖配合的定位凸台，避免装配后出现轴向窜动。

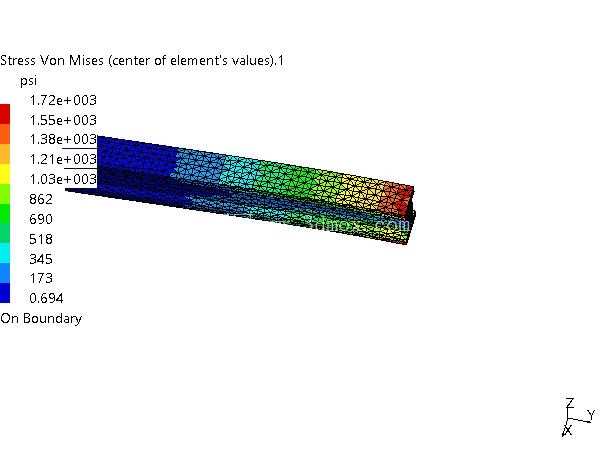

　　设计思路上优先考虑构件的刚度匹配需求，因为作为导向支撑件，其自身的形变会直接影响阀芯的运动同轴度，因此材料选型阶段就对应力分布做了前置预判，通过有限元网格划分对构件全域做应力求解，从仿真结果的应力云图可以看到，构件靠近流体入口的端部应力值最高，顺着长度方向向另一端逐步递减，应力梯度分布均匀，没有出现明显的应力集中尖角区域，说明初始结构的倒角、过渡圆弧设计符合力学传递规律。建模时特意在应力较高的端部区域做了局部壁厚加强，同时在应力水平较低的中段区域做了轻量化的壁厚优化，既保证整体刚度满足阀芯导向的形位公差要求，又能尽可能降低构件自重，减少阀芯往复运动时的附加惯性载荷。

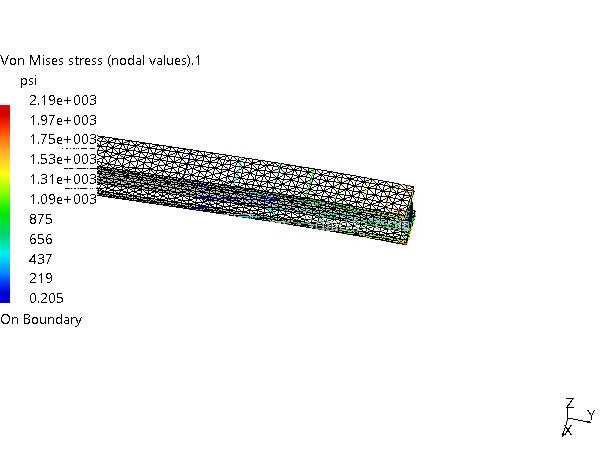

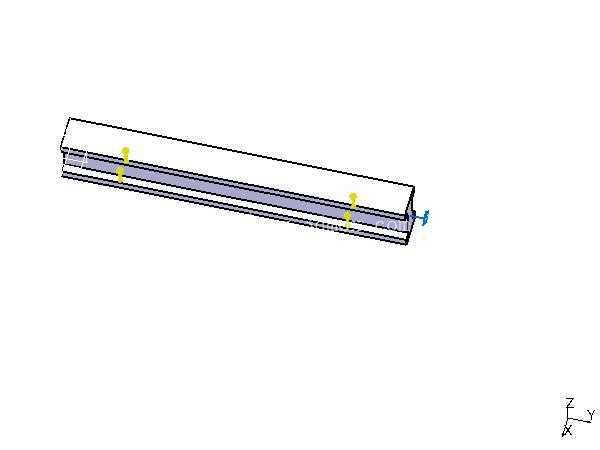

　　从安装边界来看，构件两端采用嵌入式定位结构，与阀体内腔的定位槽采用小间隙配合，装配后通过端盖的预紧力完成轴向固定，不需要额外的紧固件连接，既减少了阀腔内部的零件数量，也避免了紧固件松动脱落引发的阀组卡滞风险。构件的表面粗糙度要求匹配阀芯导向面的配合精度，导向面的平面度公差控制在0.02mm以内，保证阀芯运动时不会出现卡滞、偏磨问题。在实际工程应用中，这类构件的仿真验证需要覆盖多个工况：包括额定工作压力下的静应力校核、1.5倍额定压力下的强度极限校核、以及10万次压力循环下的疲劳寿命校核，本次模型中呈现的Von Mises应力仿真结果，就是额定工作压力下的稳态应力分布，从数值来看最大应力远低于所选材料的屈服强度，安全系数满足通用工业阀门的设计规范要求。

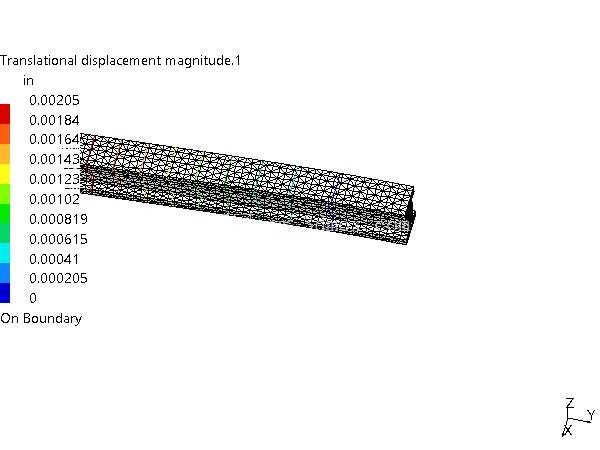

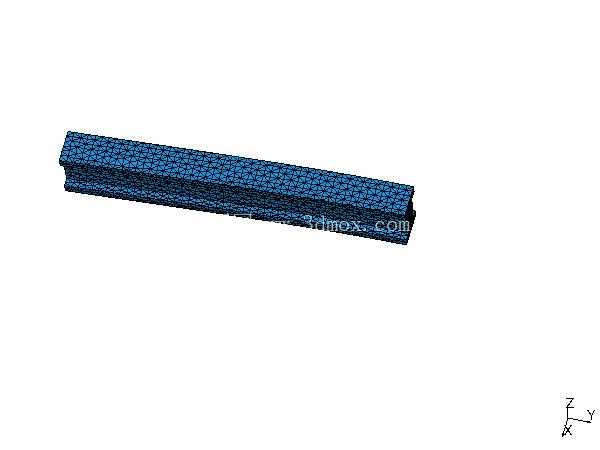

　　另外在建模过程中，特意对构件的网格划分做了局部加密处理，尤其是在两端的定位配合面、应力过渡区域，网格尺寸控制在整体网格的1/3，保证应力求解结果的精度，避免因为网格过粗导致应力峰值计算失真，给后续的结构优化提供错误参考。对于结构设计从业者来说，这类承压导向构件的设计不能只关注静态尺寸匹配，必须结合实际工况的载荷特性做对应的力学仿真验证，很多现场出现的减压阀卡滞、压力波动问题，追根溯源都是内部支撑构件的形变超差导致的，只有在设计阶段把不同工况下的应力分布、形变位移量都核算到位，才能从根源上提升阀组的长期运行可靠性。
