减压阀用长齿轴传动零件结构设计

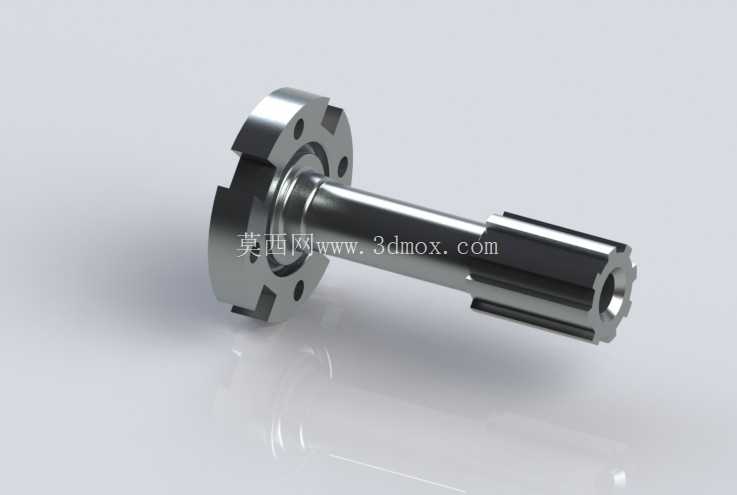

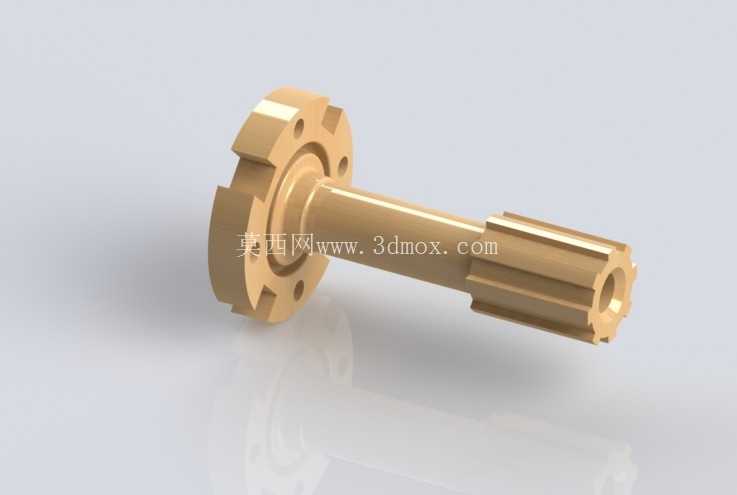

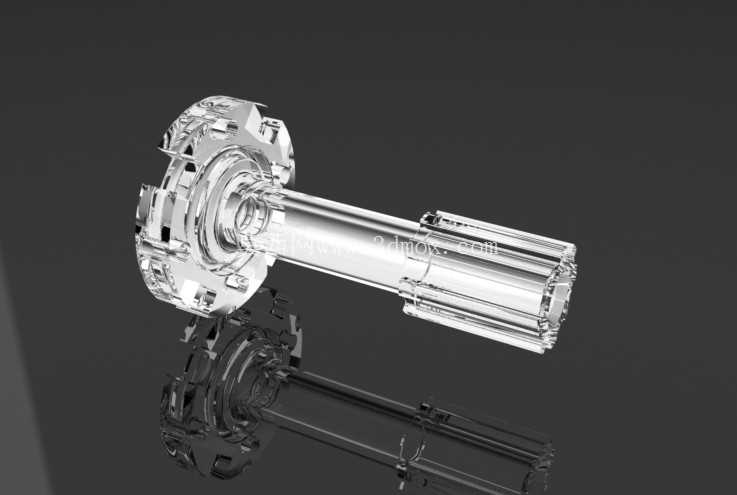

　　在流体压力调控类阀门的传动链路里，这类长齿结构的轴类零件是扭矩传递的核心执行构件，主要应用在工业管路减压阀的内部调节机构中，承担着把调节端的旋转动作精准传递到阀芯启闭端的作用，直接决定减压阀压力调节的响应精度与动作可靠性。从实际工况适配角度看，这类长齿轴需要在减压阀的阀腔内部跨接两个安装工位，一端的盘式结构对接手动调节轮或者电动执行器的输出端，另一端的长齿段啮合阀芯组件的从动齿圈，整个零件在装配后要同时承受径向的啮合反力与轴向的介质压力推力，因此结构设计上做了分段式的轴径变化，在齿段与盘体衔接的位置做了圆弧过渡卸荷槽，避免应力集中导致的长期交变载荷下的疲劳断裂。

　　设计过程中首先要匹配减压阀的额定调节扭矩，齿形参数选用渐开线圆柱直齿，齿向长度覆盖阀芯的全行程移动范围，保证阀芯在上下游压力波动产生轴向位移时，齿轮啮合始终保持足够的重合度，不会出现脱齿、卡滞的问题。轴身的光杆段作为装配定位基准，与阀腔内部的衬套配合，配合公差选用H7/g6的间隙配合，既保证转动过程的顺滑度，又能控制径向窜动量在0.02mm以内，避免啮合侧隙过大导致的调节回差。端部的盘式结构上均匀分布的卡槽，是用来和执行端的连接套嵌合，传递扭矩的同时方便装配时的周向定位，盘体的外径尺寸严格匹配阀盖内部的安装沉孔，装配后盘体端面与沉孔端面保留0.1mm的轴向间隙，补偿温度变化带来的零件热胀量。

　　从安装边界来看，整个零件的轴向总长度需要适配减压阀阀腔的内部深度，齿顶圆直径要小于阀腔内部的通流通道最小内径，避免零件装配后阻挡介质流通，同时齿段的末端做了倒角导向，方便装配时顺利插入从动齿圈的啮合位置，不会刮伤齿面。材质选用上适配不同的介质场景，过水、过油的常规工况用调质处理的45号钢即可，齿面高频淬火提升耐磨性，面对腐蚀性介质的工况则可以更换为不锈钢材质，表面做钝化处理，避免长期接触介质产生锈蚀卡涩。

　　实际运行过程中，这类长齿轴的转动阻力直接影响减压阀的调节手感，因此轴身与衬套配合的位置粗糙度要控制在Ra0.8以下，齿面粗糙度控制在Ra1.6以下，减少转动过程的摩擦阻力。齿侧间隙设计在0.05-0.1mm之间，既可以补偿加工与装配的误差，又不会因为间隙过大导致压力调节时的空行程，保证输出端的调节角度和阀芯的开度变化呈线性对应关系，方便压力值的精准标定。在做三维建模的时候，需要重点校验齿段的啮合干涉情况，模拟阀芯全行程移动时的齿轮啮合位置，确认在最大开度与最小开度位置都不会出现齿顶干涉，同时要做轴的挠度校核，在最大额定扭矩负载下，轴身的最大挠曲变形量不能超过0.03mm，避免变形导致齿面偏磨，缩短零件的使用寿命。
