微型深沟球滚动轴承三维结构设计

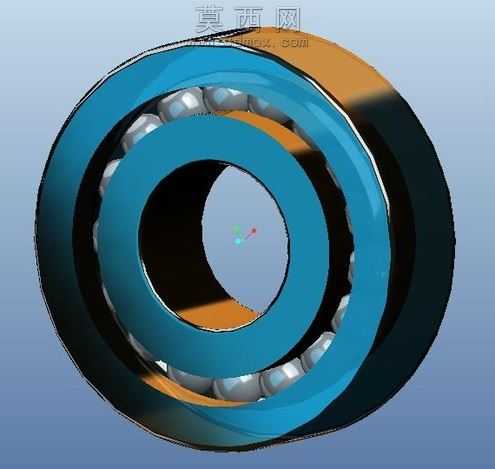

本作品为微型深沟球滚动轴承的三维参数化建模成果，整体尺寸为6.4毫米×15.9毫米×5毫米，属于小尺寸精密传动配套零件。建模过程中首先以旋转特征构建轴承内圈与外圈的主体结构，严格按照标准深沟球轴承的滚道曲率参数设计内外圈的弧形滚道面，保证滚道与滚动体的配合间隙符合通用机械零件的公差要求，内外圈的端面、倒角均做了规整的参数化约束，可直接适配不同安装场景的尺寸修改需求。滚动体部分采用球形实体特征，按照圆周阵列规则均匀排布在内外圈滚道之间，阵列数量经过载荷分布计算确定，保证轴承运转时各滚动体受力均匀，避免局部应力集中导致的零件失效。保持架采用兜孔式结构设计，通过拉伸与切除特征完成单个兜孔的造型后，同样使用圆周阵列完成全部兜孔的排布，兜孔与滚动体之间预留合理的活动间隙，既可以约束滚动体的位置避免相互摩擦，又不会限制滚动体的自转与公转运动。材质渲染阶段，为内外圈与滚动体赋予高铬轴承钢材质，调整金属材质的粗糙度与反射参数，还原轴承钢淬火后光滑致密的金属质感，保持架部分赋予铜合金材质，通过暖色调金属质感与轴承钢的冷色调形成视觉区分，清晰展现轴承的内部装配结构。整体建模过程完全遵循实际轴承的生产装配逻辑，所有特征均保留完整参数化历史记录，可根据使用需求快速调整轴承的内径、外径、宽度以及滚动体数量等核心参数，适配不同微型传动机构的设计选型需求，模型装配关系完整，无干涉无冗余特征，可直接用于装配仿真、运动模拟以及工程图纸的导出工作。
