手动杠杆式弹簧压紧夹持工装结构

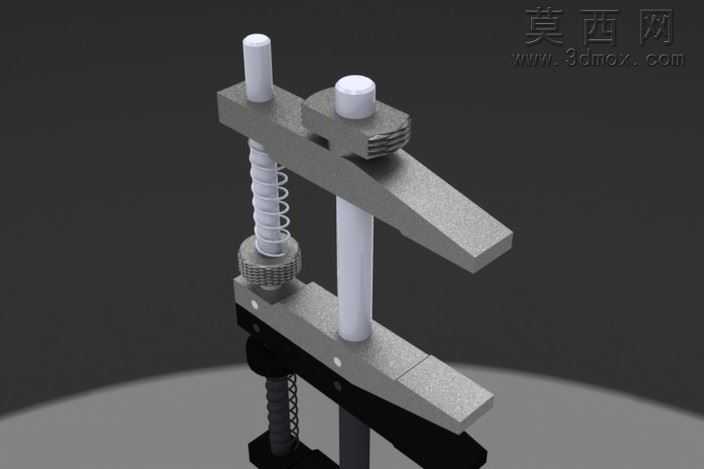

该作品为手动杠杆式弹簧压紧夹持工装的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的装配建模思路，先分别完成各个单体零件的特征建模，再通过同轴、重合、平行等标准装配约束完成整体结构的组装，全程保证各零件间的运动干涉量为零，满足实际工装的运动逻辑要求。模型的结构设计围绕手动快速夹持的功能需求展开，采用上下平行布置的两组夹臂作为核心夹持载体，其中一组夹臂配套设置圆柱螺旋压缩弹簧，配合带滚花的调节螺母实现夹持行程的预紧与压力调节，滚花结构的建模还原了实际零件的防滑纹理细节，保证操作时的摩擦力表现符合真实使用场景；另一组夹臂配套光面导向立柱，为夹臂的开合动作提供稳定的直线导向，避免夹持过程中出现偏摆错位的问题。底部设置的铰接支点作为杠杆结构的受力核心，通过销轴类零件完成上下夹臂的转动连接，将手动施加的操作力通过杠杆原理放大为夹持端的压紧力，实现小操作力下的大夹持力输出，适配小尺寸工件的快速装夹需求。渲染阶段采用哑光金属材质作为夹臂主体的基础材质，还原钢制工装的磨砂金属质感，弹簧零件采用亮面金属材质突出弹性元件的结构特征，导向立柱采用抛光金属材质区分不同功能的零件属性，背景采用深灰渐变的影棚式渲染环境，搭配柔和的侧上方打光方案，既清晰展现各零件的结构轮廓与装配关系，也通过柔和的阴影效果突出整体结构的立体感，让观看者能够直观理解该夹持工装的动作逻辑与结构组成。设计过程中充分考虑了工装的实用性与易加工性，所有零件均采用常规机械加工可实现的结构，无特殊异形难加工特征，弹簧、销轴等标准件均符合通用五金件的规格参数，可直接替换选用，整体结构紧凑，操作便捷，可直接应用于小型工件的钻孔、打磨、装配等工序的临时装夹场景。
