自锁式齿纹尼龙扎带三维结构设计

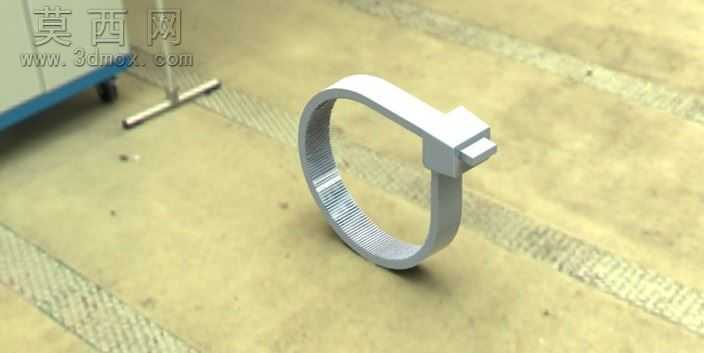

本作品为自锁式齿纹扎带的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自底向上的建模逻辑完成全结构搭建。首先针对扎带的环形带身部分，通过扫描特征构建基础曲面轮廓，带身内侧的连续止退齿纹采用线性阵列结合切除拉伸的方式生成，齿距、齿高参数完全匹配实际扎带的啮合尺寸，保证后续锁止结构的咬合精度。带身外侧做了微小的圆角过渡处理，避免锐边在实际使用中划伤线缆或操作人员，同时还原了注塑成型工艺的脱模斜度特征，让模型更贴近量产实物的结构特性。锁头部分采用凸台拉伸构建主体基座，内部的止退卡扣腔通过抽壳与切除特征完成腔体加工，卡扣的弹性悬臂结构单独建模，预留了合理的形变空间，还原扎带穿入后单向锁止的机械原理，锁头外侧的加强筋结构通过筋特征快速生成，提升锁头部分的结构强度表现。材质渲染阶段，针对扎带常用的尼龙PA66材质，调整了材质的漫反射粗糙度、轻微半透明属性与哑光质感，添加了细微的塑料表面颗粒纹理，让渲染效果更接近真实注塑件的视觉表现。场景渲染采用柔和的漫反射环境光，搭配浅灰色工业地面背景，突出扎带本身的结构细节，阴影参数调整为软阴影模式，避免生硬阴影遮挡结构特征。设计过程中重点考量了扎带的实际使用场景，带身的弯曲半径做了优化，既保证捆扎时的贴合度，也避免过度弯折导致带身断裂，锁头与带身的衔接位置做了圆弧过渡，减少应力集中问题，整体模型的所有尺寸参数都经过工程校验，可直接用于注塑模具开发、产品结构演示或者束线方案的模拟验证，完整还原了这类常用捆扎紧固件的全部结构细节与功能特性。
