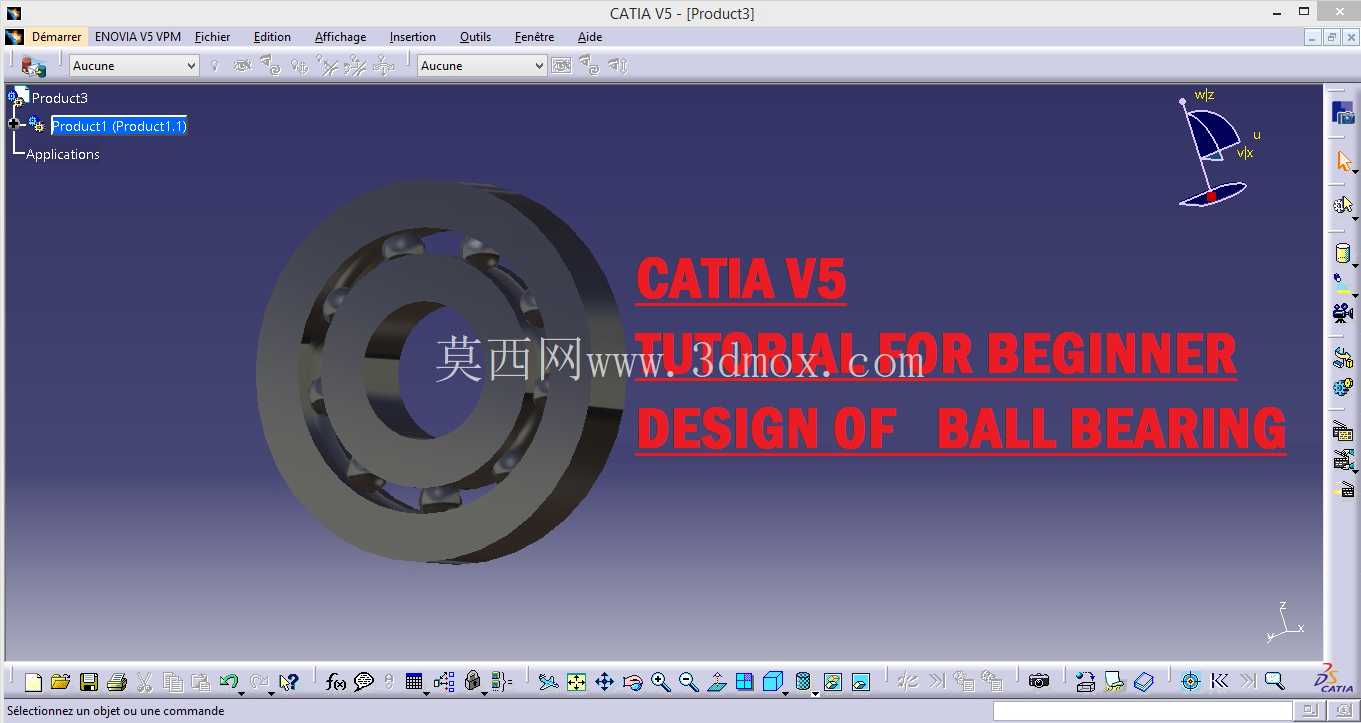

CatiaV5平台滚珠轴承结构设计教学案例

　　在旋转类机械装备的传动链路里，滚珠轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用电机的输出端支撑，到工业减速机的中间轴定位，再到精密机床主轴的回转约束，几乎所有存在连续回转运动的机械结构，都离不开这类标准件的结构适配。这次的设计案例围绕深沟球型滚珠轴承展开，建模过程完全贴合实际加工与装配的逻辑顺序，没有脱离工程实际的炫技式操作，每一步特征生成都对应真实零件的加工工序逻辑。

　　做这类零件的三维建模，最先要明确的是安装边界约束：轴承的内圈需要和旋转轴做过盈配合，内圈的内径尺寸公差要匹配对应轴径的h6级公差带，内圈的挡边高度要保证滚动体不会在运转过程中从滚道脱出，同时还要预留润滑脂的存储空间；外圈是和设备的轴承座孔配合，外径的公差带选取要适配座孔的H7级加工精度，外圈的外圆柱面要保证足够的圆柱度，避免压装入座孔后出现圆度变形导致卡滞。中间的滚动体选用标准直径的钢球，钢球的数量要根据轴承的额定动载荷计算确定，滚道的曲率半径要比钢球半径略大3%-5%，这个间隙既可以保证钢球在滚道内顺畅滚动，又能让接触应力控制在材料许用范围内，避免过早出现接触疲劳点蚀。

　　保持架的设计是很多初学者容易忽略的部分，实际生产里的浪形保持架，作用是把每颗钢球均匀分隔开，避免钢球之间直接接触产生额外摩擦和磨损，建模的时候要注意保持架的兜孔间隙，不能把钢球和兜孔做完全贴合的约束，要留出足够的运转间隙，同时保持架的内径要和内圈挡边保留安全距离，外径不能和外圈挡边发生运动干涉。很多新手建模的时候容易把各个零件做成完全零间隙的装配，这在实际工程里是完全无法实现的，所有相对运动的零件之间都要根据工况预留合理的配合间隙，还要考虑热胀冷缩带来的尺寸变化量，比如设备长期运转时轴承温升会达到40-60摄氏度，钢和铸铁的线膨胀系数不同，配合间隙的设计要把温升带来的尺寸变化量计算进去，避免高温下出现抱轴故障。

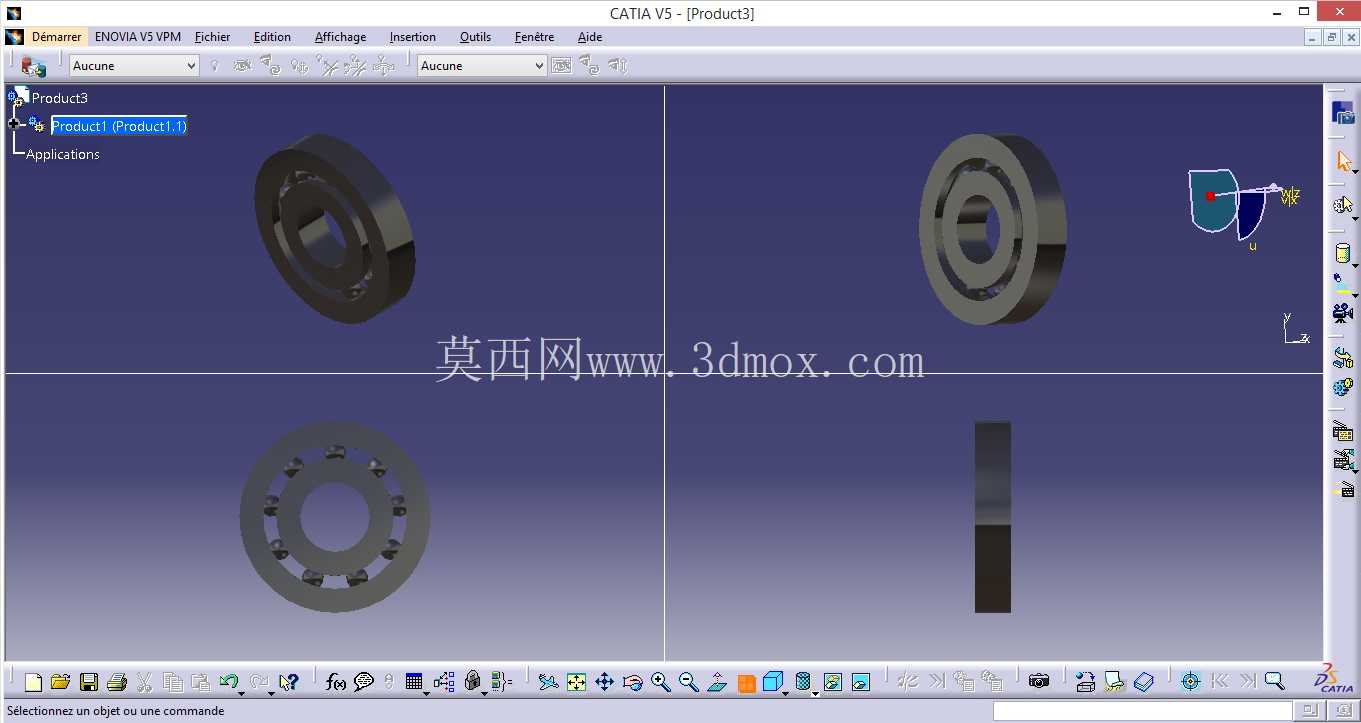

　　从应用场景倒推设计参数的思路，是做机械零件设计必须养成的习惯：如果是用在高转速低载荷的场合，比如小型风机的转轴支撑，可以适当减少钢球数量，选用更轻的尼龙保持架降低转动惯量；如果是用在低转速高载荷的场合，比如工程机械的行走机构支撑，就要增加钢球数量，适当加大钢球直径，选用冲压钢保持架提升结构强度，滚道的表面硬度要达到HRC61-65，保证足够的接触疲劳强度。建模过程中，内圈和外圈的滚道采用旋转特征一次成型，不要用多次切除的方式拼接曲面，不然生成的滚道面会出现曲率不连续的问题，后续做有限元接触应力分析的时候，会在曲面拼接位置出现应力集中的假结果，和实际受力情况偏差很大。钢球采用圆周阵列的方式生成，阵列的轴线要和轴承的中心轴线完全重合，阵列数量要和保持架的兜孔数量一一对应，装配的时候每颗钢球都要和内外滚道保持相切约束，和保持架兜孔保留合理间隙。

　　安装尺寸的校核也是设计环节不能跳过的步骤，轴承的内圈宽度和外圈宽度要保持一致，两端面的平行度要符合标准件的精度要求，轴上的定位轴肩高度不能超过内圈的挡边高度，不然拆卸轴承的时候拉马无法勾住内圈端面，会给后续设备维护造成很大麻烦；轴承座孔的台肩高度也不能超过外圈的挡边高度，原理和轴肩设计一致，都是为了方便拆装维护。另外，轴承的密封结构如果是自带防尘盖的类型，建模的时候要注意防尘盖和内圈的间隙，不能在转动的时候出现摩擦，防尘盖的材质通常选用08F冲压钢板，过盈压装在外圈的密封槽里，不需要额外的固定结构。润滑槽的设计如果是采用脂润滑的方式，可以在外圈或者内圈上预留注脂槽的位置，方便后续维护的时候补充润滑脂，不需要把轴承完全拆下来。

　　整个建模流程完全遵循从基准到特征、从单个零件到整体装配的逻辑，每一步的约束都完全贴合实际装配关系，没有随意添加的冗余特征，所有的圆角、倒角尺寸都对应实际加工的工艺要求，比如棱边的倒角是为了去除加工毛刺，同时方便压装的时候对准导向，不会因为尖锐棱边刮伤配合面。对于刚接触机械三维设计的从业者来说，从这类标准传动零件入手练习，能快速建立起工程化的建模思维，避免陷入只追求外观效果、忽略实际加工装配可行性的误区，毕竟所有的三维模型最终都是要服务于实际生产，能顺利加工、装配、满足使用工况要求的设计，才是有实际价值的结构设计。
