机械铰接式转向连接肘节结构

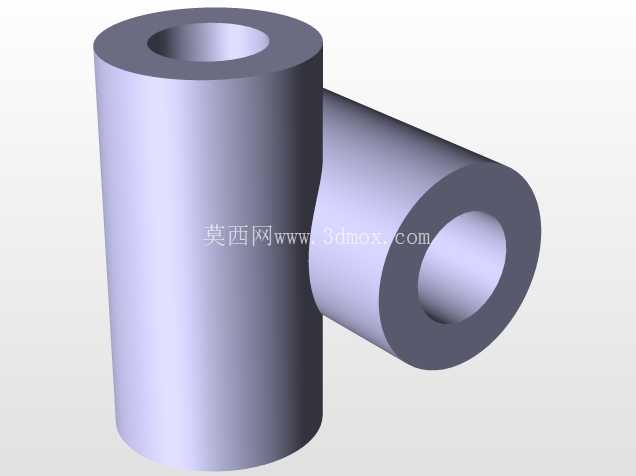

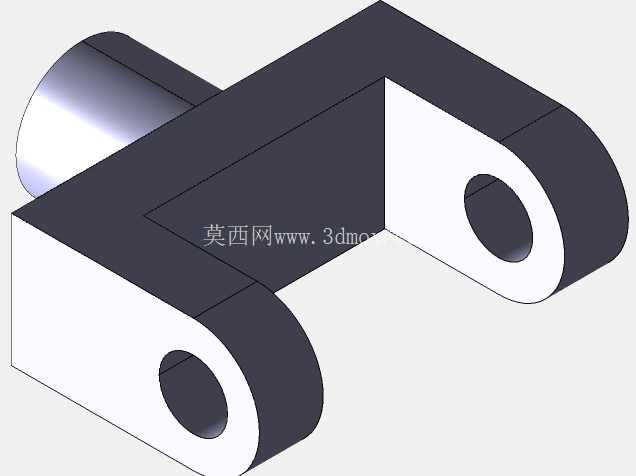

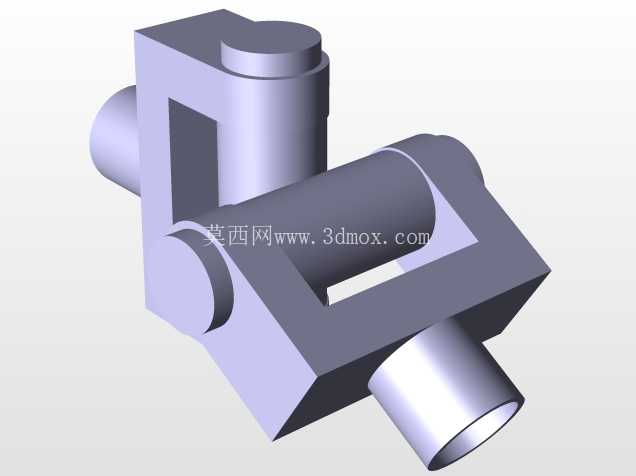

　　在工业传动与铰接机构的设计场景中，这类转向连接肘节是实现多自由度力传递、角度偏转的核心基础构件，常见于工装夹具的活动臂端、小型工程机械的连杆铰接位、自动化输送线的转向接驳结构，甚至部分特种车辆的辅助操纵连杆组里，承担着改变力传导方向、补偿装配同轴度误差、允许连接端在限定角度范围内往复偏转的实际作用。从结构功能来看，该构件采用双侧耳板搭配单轴伸端的布局，两个带同轴通孔的耳板作为铰接固定侧，可通过销轴与基座端的叉形结构形成转动副，单侧伸出的圆柱轴段则作为活动连接端，能够与配套的轴套、连杆端头形成另一组转动连接，两组转动副的轴线呈空间垂直布局，可实现两个正交平面内的角度偏转，避免连杆传动过程中出现卡滞、别劲的问题，尤其适合存在安装位偏差、工作中需要持续小角度换向的传动链路。

　　设计过程中，首先要明确铰接端的载荷边界，耳板的厚度直接决定了抗剪切能力，通孔的直径与配合销轴的公差选择需要匹配实际工况的载荷等级，若用于频繁往复摆动的场景，通孔位置还需要预留衬套安装位，避免基体直接磨损后整体报废；伸出轴段的长度需要匹配对接构件的安装深度，轴端可根据需求设计卡簧槽、螺纹孔等限位结构，防止工作过程中连接松脱。整体外形采用L形的一体式布局，没有多余的冗余结构，在保证结构强度的前提下尽可能缩小了整体占用空间，两个耳板的外圆弧过渡设计，既能够消除应力集中隐患，也避免了偏转过程中与周边构件发生运动干涉。

　　安装边界方面，需要重点核算两个转动副的中心距，这个尺寸直接决定了偏转过程中的力矩传递比例，耳板的外侧间距要小于基座叉形结构的内侧开档尺寸，单侧预留0.2-0.5mm的装配间隙即可，间隙过大会导致传动过程中出现冲击异响，间隙过小则会提升装配难度，甚至在温度变化时出现胀紧锁死的问题；伸出轴段的直径公差一般选取h7级，与配套轴套形成间隙配合，保证转动顺畅的同时不会出现过大的径向窜动。实际建模过程中，耳板与主体连接的位置需要做圆角过渡处理，圆角半径不小于壁厚的1/5，避免应力集中导致交变载荷下出现断裂，所有棱边都需要做0.5mm的倒角处理，既去除加工毛刺，也能避免装配过程中划伤操作人员或密封件。

　　这类构件的材质一般根据使用场景选择，常规轻载场景选用45号钢调质处理即可，重载或腐蚀环境下可以选用合金钢或者不锈钢材质，销轴配合面的表面硬度需要达到HRC40以上，提升耐磨性能。在装配验证阶段，需要模拟实际工作的最大偏转角度，确认两个连接端在全行程范围内不会与构件本体发生干涉，转动过程中无卡滞点，铰接处的轴向窜动量不超过0.1mm，保证传动精度。
