工业设备双工位导料料斗结构设计

　　在散料处理、自动化生产线的物料流转环节，导料料斗是衔接上游来料与下游加工、输送单元的核心过渡部件，本次设计的双工位料斗，主要针对需要分路导料、同步承接两个工位落料的工业场景，常见于五金件分拣线、粮食加工输送线、小型冲压件出料转接、注塑机分料出料等工况，用来避免物料散落、卡滞，精准引导物料按预设路径进入下一道工序。

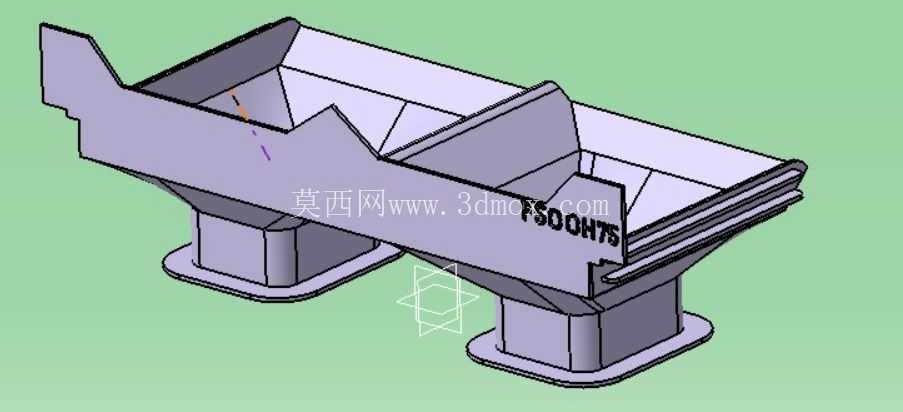

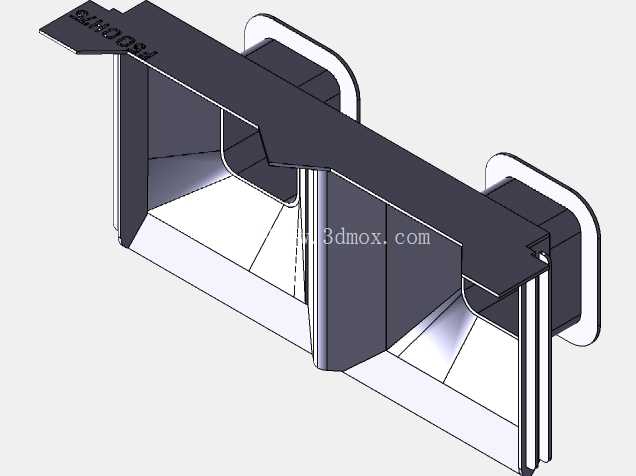

　　从结构设计逻辑来看，这款料斗采用对称双仓并行布局，上部为敞口式接料端，接料边缘做了外翻折边处理，一方面提升敞口区域的结构刚性，避免长期受物料冲击出现边缘变形，另一方面折边可以作为安装定位的搭接面，直接搭设在上游设备的出料口机架上，不需要额外设计复杂的连接支架，降低安装适配的难度。两个料仓的上部腔体做了大倾角斜面设计，斜面与水平面的夹角大于所输送物料的自然安息角，确保粉状、颗粒状甚至小型块状物料能够依靠自重顺利下滑，不会在腔体内出现积料、挂壁的问题；针对容易卡料的转角位置，设计时做了圆弧过渡处理，消除直角死角，避免细长条状、不规则形状的工件卡在转角处造成堵料。

　　料斗下部的出料端采用方形直筒段设计，直筒段的截面尺寸匹配下游输送设备的进料口规格，直筒段底部带有方形安装法兰盘，法兰盘上预留了螺栓安装孔，可以直接通过螺栓与下方的振动送料器、皮带输送机进料口或者集料箱连接，安装时不需要现场二次焊接改制，法兰盘与直筒段之间做了三角加强筋连接，提升出料段的抗扭、抗冲击性能，避免长期受物料冲击导致法兰变形、连接位置漏料。

　　从安装边界尺寸来看，料斗整体横向跨度适配双工位出料的中心距要求，两个出料口的中心距与下游双路进料的工位间距完全匹配，不需要额外增设分料挡板；料斗整体高度控制在合理范围，既保证上部接料敞口有足够的接料容错空间，允许上游来料存在一定的位置偏差，也不会因为高度过高导致物料下落速度过快，冲击下游设备造成部件损坏。料斗的壁厚根据输送物料的密度、磨琢性做了匹配设计，针对普通塑料件、粮食类轻量物料，采用常规薄板折弯焊接结构即可满足强度要求，如果是输送金属切屑、矿石颗粒等磨琢性强的物料，可以在料斗内壁粘贴耐磨衬板，衬板通过沉头螺栓固定，后期磨损后可以快速更换，不需要整体更换料斗主体。

　　在细节设计上，料斗的两个仓体之间设置了分隔立板，立板高度与上部接料敞口的高度齐平，避免两个工位的物料在接料区域出现混料问题；立板与仓体侧壁的连接位置采用满焊处理，焊缝打磨平整，避免焊缝凸起造成物料卡滞。料斗的外侧壁在斜面与直筒段的衔接位置设置了折弯加强筋，提升整体结构的刚性，避免料斗在满料负载下出现侧壁鼓胀变形。针对需要观察料流状态的工况，可以在仓体斜面位置开设透明观察窗，观察窗采用快拆结构，方便后期清理观察窗上附着的物料。

　　实际应用中，这款料斗可以直接替代传统的单仓料斗，在不改动原有设备机架布局的前提下，实现双路物料的同步导流，减少设备改造的成本；料斗的敞口边缘做了卷边处理，避免安装、维护过程中锋利的板边划伤操作人员。针对有防尘需求的工况，可以在上部敞口位置加装防尘盖板，盖板上预留与上游出料设备对接的软连接接口，减少物料输送过程中的粉尘外溢。料斗所有焊接位置都做了打磨抛光处理，内壁光滑无凸起，对于食品级应用场景，还可以更换为不锈钢材质，内壁做镜面抛光处理，满足食品卫生要求。
