减压阀配套异形连接吊耳结构设计

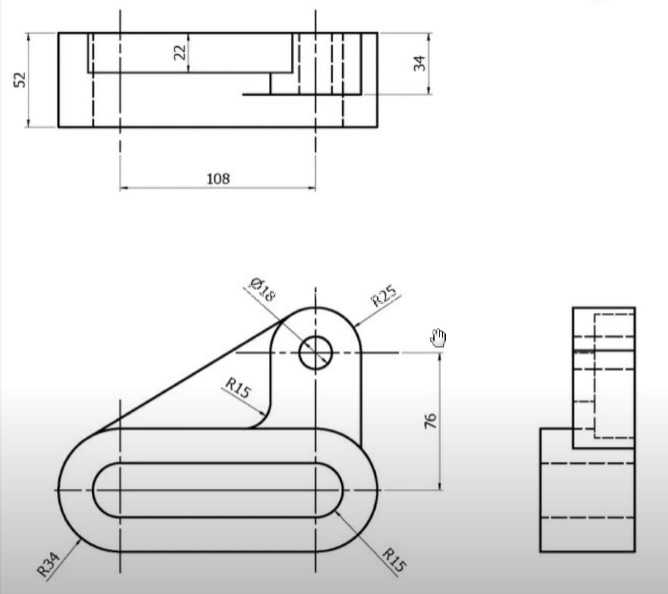

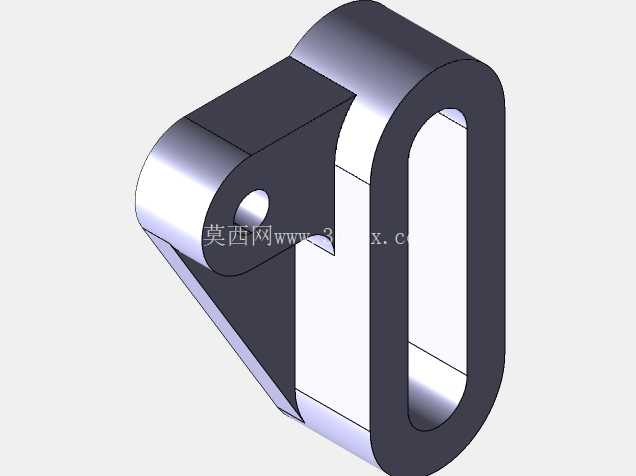

　　在工业流体管路系统的减压阀安装布局中，这类异形连接结构件常作为阀体与外部安装支架的衔接载体，承担着定位、承重以及限位的多重作用，很多现场安装场景里，减压阀受安装空间限制无法直接通过法兰固定在管架或设备壁面，就需要借助这类结构件完成过渡连接，避免阀体受管路振动影响出现偏移，同时抵消部分管路热胀冷缩带来的应力拉扯。从结构形态来看，该零件主体采用长圆形闭环框体设计，框体内侧预留的通槽可直接卡入配套的安装导轨或固定杆，无需额外加工避让槽，安装时可沿着杆体轴向调整位置，适配不同间距的安装点位，调整到位后通过侧面的紧固结构完成锁止，不会出现径向转动的问题。

　　框体一侧延伸出带通孔的凸耳结构，通孔为同轴光孔设计，可穿入销轴或螺栓与减压阀本体上的预留安装耳座铰接，铰接结构允许阀体在小角度范围内自适应偏转，抵消管路安装时的同轴度误差，避免硬连接导致的密封面受力不均出现泄漏。设计过程中首先要确认安装边界的尺寸限制，长圆形框体的内槽宽度需要匹配常用的安装杆直径，保证间隙配合公差控制在0.1mm到0.2mm之间，既不会因为间隙过大出现晃动，也不会因为间隙过小导致安装卡滞。凸耳部分的通孔中心到框体安装基准面的距离需要严格匹配减压阀安装耳的中心高度，避免安装后出现阀体倾斜，影响流体流向与管路设计走向一致。壁厚设计上，框体主体采用等壁厚结构，在凸耳与框体的衔接位置做了圆角过渡处理，避免应力集中导致长期受载后出现开裂，圆角半径控制在壁厚的0.3倍左右，既满足铸造或机加工的工艺要求，也不会因为圆角过大占用额外安装空间。从实际使用场景来看，这类结构件除了应用在减压阀安装场景，也可适配其他小型工业阀门、仪表的壁挂式或架装式安装，尤其是在空间紧凑的设备内部管路布局中，这种一体式的连接结构比分体式的抱箍加支架组合占用空间更小，安装步骤更简便，只需要完成两处固定点的锁止即可完成安装，大幅减少现场施工的工作量。

　　建模过程中需要重点关注几个关键尺寸的公差配合，首先是框体内槽的对称度，要保证槽体两侧面相对于中心基准面的对称度误差不超过0.05mm，避免安装后出现偏载；其次是凸耳通孔的圆柱度，保证销轴穿入后受力均匀，不会出现局部应力过大的问题；最后是框体端面与凸耳安装面的垂直度，保证安装后阀体与安装面保持平行，不会出现管路错位。结构的受力分析上，需要考虑阀体自重加上管路振动带来的交变载荷，凸耳与框体衔接的位置是应力集中区域，设计时通过加厚衔接处的壁厚、增加过渡圆角的方式提升结构强度，不需要额外增加加强筋就可以满足常规工况下的承重需求，同时保持零件外形简洁，减少积尘积液的死角，适配有一定清洁要求的工业安装场景。

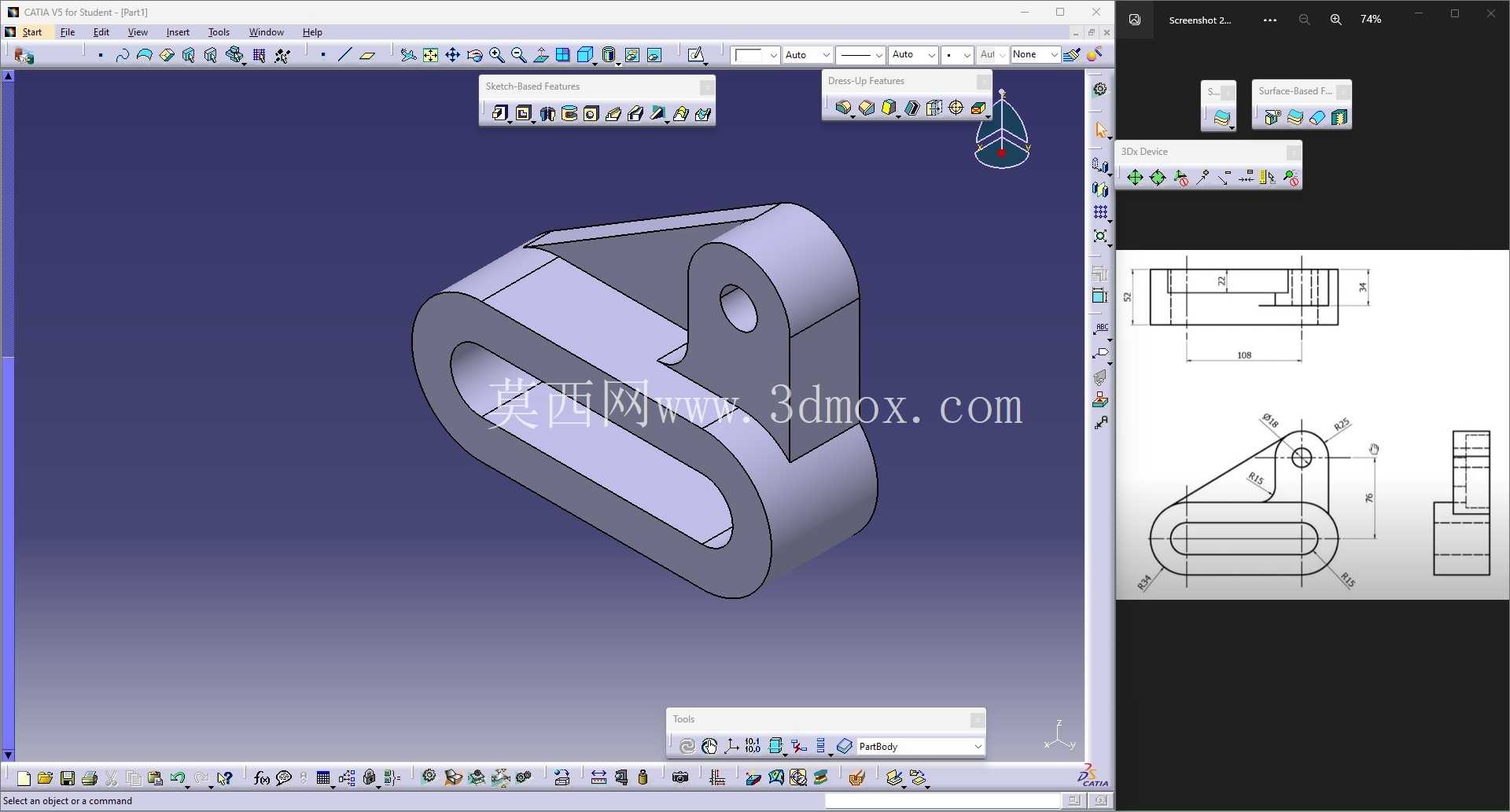

　　零件的外形轮廓没有复杂的曲面结构，所有特征都可以通过拉伸、切除、打孔等基础建模特征完成，建模时先绘制长圆形的主体截面，拉伸得到框体基础形态，再在侧面绘制凸耳的截面轮廓拉伸合并，最后完成通孔、过渡圆角等细节特征，建模逻辑清晰，特征树简洁，后续修改尺寸时只需要调整对应草图的参数即可快速衍生出不同规格的变体，适配不同型号的减压阀安装需求。安装边界方面，零件整体外轮廓没有突出的尖锐棱角，所有外边缘都做了小倒角处理，避免安装过程中划伤操作人员，同时也不会与周边的管路、其他零部件发生干涉，在预留的安装空间内，该结构的最大外轮廓尺寸比常规的L型支架小30%左右，非常适合在密集排布的阀组安装场景中使用，能够有效提升管路布局的紧凑性，减少不必要的空间浪费。
