Y型三通连接管路结构设计

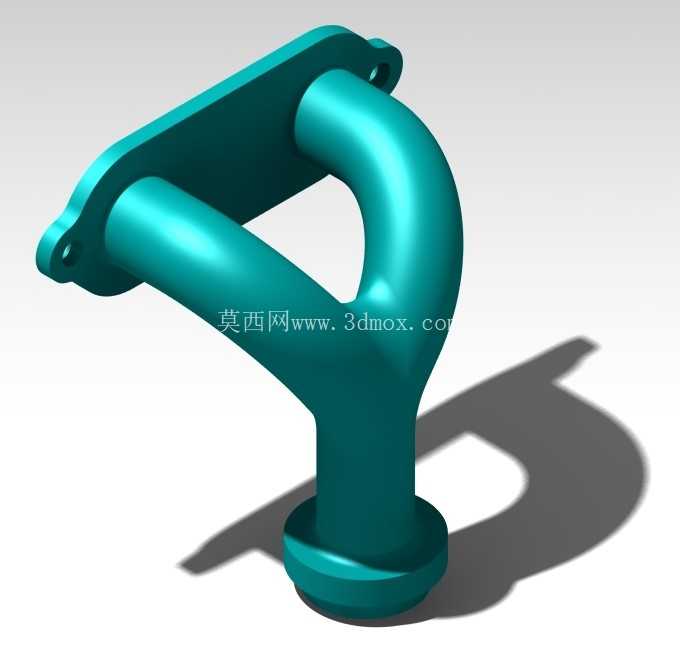

　　该Y型三通管路结构主要应用于流体输送系统的支路分流场景，常见于小型液压回路、低压气动系统、给排水支路以及小型内燃机的进排气支路中，承担单路输入双路输出或者双路输入单路汇流的介质导流作用，可根据管路布局需求调整介质流向，避免管路直角转向带来的局部压损过大问题。从结构设计来看，整体采用一体铸造成型后精加工的工艺思路，上端带安装孔的法兰盘为固定安装面，两个带孔耳座与安装基体通过螺栓锁紧，保证管路在介质流动产生的振动工况下不会出现位移松脱，安装面的平面度需要控制在0.1mm以内，保证与对接基体的密封面贴合紧密，避免介质渗漏。

　　下端的圆柱接口为介质主通路，接口处做了加厚凸台设计，既可以提升接口处的结构强度，避免管路插接或者螺纹连接时出现应力开裂，也可以为密封件的安装预留定位空间，适配O型圈或者平垫密封的安装需求。上部的两个弯管支路采用大曲率圆弧过渡设计，转弯半径大于管路通径的1.5倍，相比直角三通结构，能够有效降低介质流经转弯处的湍流强度，减少介质流动过程中的压力损失，同时降低介质中固体颗粒对管壁的冲刷磨损，提升管路的使用寿命。两个支路的中心轴线与主通路轴线的夹角经过优化，既保证分流后的介质流速均匀，也避免两个支路流出的介质出现对冲扰动，在汇流工况下能够让两路介质平缓汇入主通路，减少流道内的振动与噪音。

　　从安装边界来看，法兰安装面的孔位间距需要与对接基体的安装孔位严格匹配，安装孔采用通孔设计，适配常用的内六角圆柱头螺栓穿装固定，整体结构的外轮廓尺寸紧凑，两个弯管支路的外边缘没有突出的尖锐结构，在狭小的设备舱内安装时不会与周边其他零部件产生干涉，安装完成后管路的最低点设置在主通路下端，能够避免管路内部残留积液，对于输送易凝结介质的场景，可减少介质残留堵塞管路的风险。结构壁厚设计上，弯管处的壁厚略大于直段部分，因为弯管位置在成型过程中容易出现壁厚减薄，同时也是介质冲刷的主要受力位置，加厚设计可以平衡整个管路的结构强度，在满足额定工作压力下的强度要求的同时，尽可能控制整体重量，减少安装基体的承重负担。

　　密封面的加工粗糙度要求达到Ra1.6，保证密封件压紧后能够完全填充接触面的微观间隙，在0.6MPa的工作压力下不会出现渗漏问题。整个结构没有多余的工艺凸台与冗余结构，所有过渡位置都做了圆角处理，避免应力集中，在设备长期运行产生振动的工况下，不会因为应力集中出现管路开裂的问题。在实际选型应用中，该结构可根据输送介质的特性选择对应的加工材质，输送普通水介质可采用工程塑料或者铸铁材质，输送油类介质可采用铝合金或者铸钢材质，输送腐蚀性介质则可采用不锈钢或者工程塑料加防腐涂层的方案，适配不同工况的使用需求。
