这款钣金结构件在工业现场多配套小型气动控制回路、减压阀组集成安装单元使用,作为阀组的外围防护承载结构,日常工况下会安装在车间生产线旁的气动控制站点、小型气源处理工位,既可以隔绝车间内的切削液飞溅、金属粉尘侵入内部阀件,也能为阀组上的状态显示模块、散热组件提供稳定的安装基准。从结构设计逻辑来看,整体采用多道折弯一体成型的思路,减少了不必要的拼接焊缝,相邻折弯边的止口位置做了微小的压边处理,装配时可以直接和配套的端盖、侧封板卡合定位,不需要额外做定位治具就能快速对齐安装孔,批量装配时能有效减少对位调整的辅助工时。

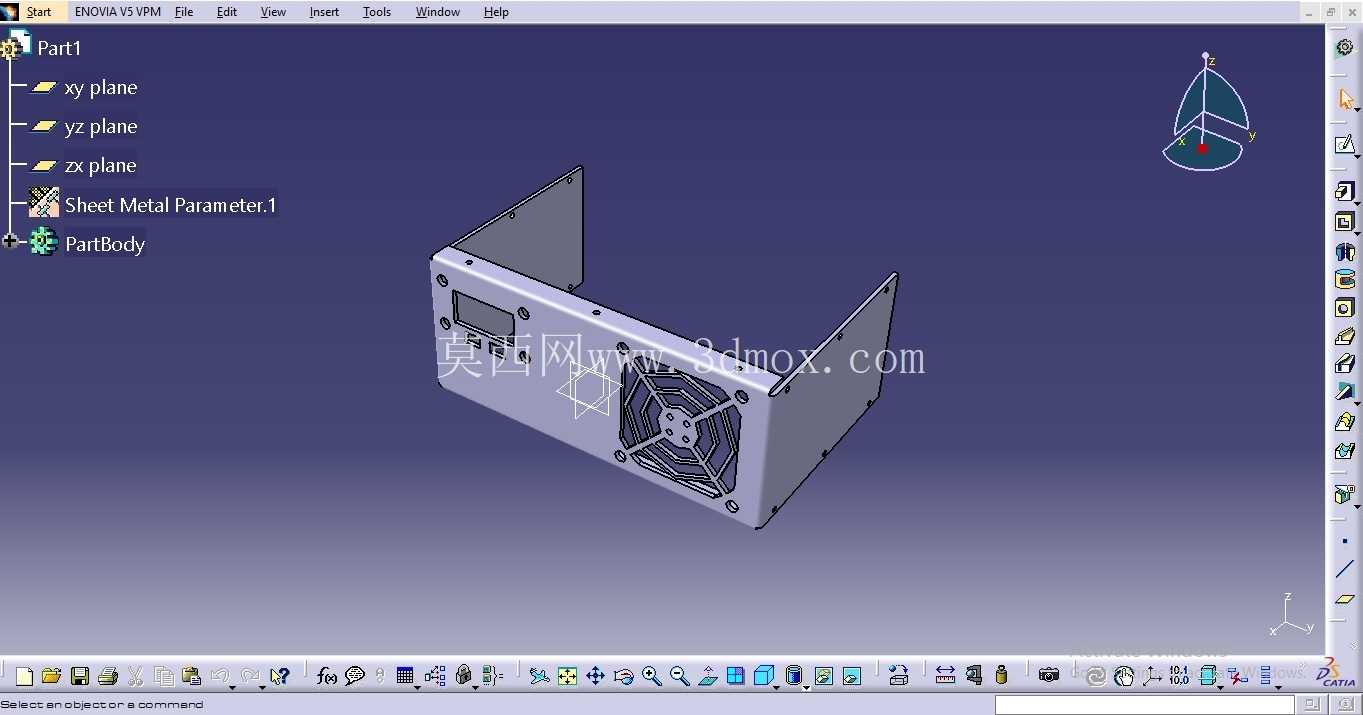

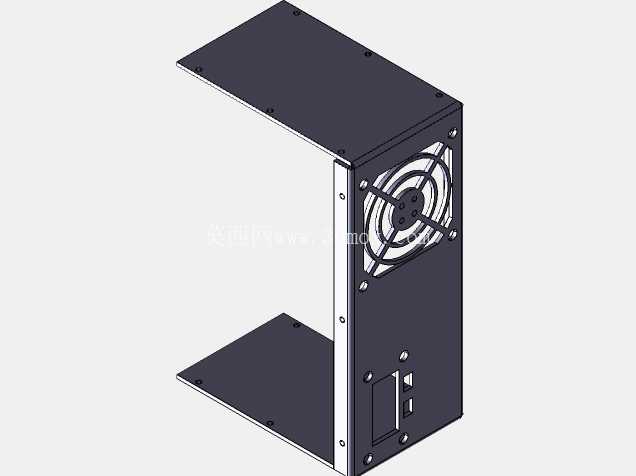

壳体的其中一个立面预留了标准的轴流风扇安装位,孔位按照常规工业散热风扇的安装间距做了四个沉头孔设计,沉头深度刚好匹配常用的十字盘头螺丝头部厚度,安装后螺丝不会突出壳体外表面,避免后续设备移位、布线时刮擦线缆表皮;风扇位内侧还预留了12mm的安全间隙,不会和内部安装的减压阀阀体、气路接头产生运动干涉,即使风扇长时间运行产生小幅振动,也不会触碰内部气路元件造成密封松动。壳体的另外两个相邻立面做了外翻的安装折边,折边上均匀分布了腰型安装孔,现场安装时可以根据现场支架的实际孔位偏差做小幅的位置调整,不需要重新在支架上钻孔攻丝,适配不同生产现场的安装条件;腰型孔的边缘做了去毛刺处理,避免安装时刮伤安装人员的手部,也不会割破穿线用的波纹管护层。
壳体正面预留了矩形的显示窗口位,窗口边缘做了内折的小边,用来嵌装状态显示面板或者亚克力透明挡板,挡板安装后可以直接观察内部减压阀的压力显示数值,不需要拆开整个壳体就能完成日常的压力巡检,减少日常维护的工作量。从安装边界尺寸来看,整体结构的长宽高比例适配常规的小型阀组安装空间,壳体内部的净空尺寸刚好容纳常用的小型减压阀、过滤组件以及配套的气路接头,不会因为预留空间过大造成材料浪费,也不会因为空间过于紧凑导致气路弯折半径不足造成气阻增大;折弯处的内R角按照常规钣金折弯的工艺要求设置,适配常用的折弯机下模槽宽,加工时不需要特殊定制刀具,普通钣金加工厂就能完成加工,有效控制加工成本。
壳体的所有外露边缘都做了钝边处理,没有尖锐的飞边毛刺,后续表面做喷塑处理时不会出现涂层厚薄不均的问题,在车间多粉尘、偶尔有凝露的工况下,涂层的附着力也能满足长期使用的要求,不会轻易出现锈蚀脱落的情况。在结构强度设计上,壳体的几个转角位置都做了小尺寸的加强压筋,压筋深度不超过板材厚度的1.5倍,既不会影响壳体内部的安装空间,又能提升薄壁钣金的整体刚性,即使在搬运、安装过程中受到轻微的外力碰撞,也不会出现明显的变形,保证安装孔位的位置精度不会因为形变出现偏差,避免后续内部元件安装时出现孔位错位的问题。
