单板式离合器传动结构三维设计

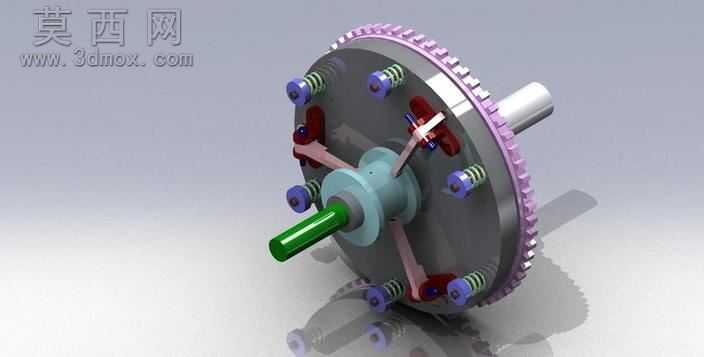

本作品为单板式离合器的三维参数化设计成果，建模阶段采用主流三维设计软件完成全结构的特征化搭建，首先梳理离合器的核心工作逻辑：依靠主动盘与从动摩擦片的压紧、分离实现动力的通断控制，建模过程中对主动压盘、从动摩擦盘、压紧弹簧、分离拨叉、传动花键轴等核心部件逐一进行尺寸约束与特征构建，保证各部件的装配公差符合机械设计标准，避免出现干涉错位问题。材质渲染阶段针对不同部件的物理属性匹配对应材质：金属压盘采用高反光铝合金材质，调整粗糙度参数模拟机加工后的金属光泽，摩擦片区域采用哑光耐高温复合材料材质，调低反光度、添加细微颗粒纹理还原摩擦材质的粗糙质感，弹簧部件采用弹簧钢材质，还原金属线材的表面纹理，花键轴部分添加调质处理后的金属色泽，同时搭建简洁的影棚式渲染环境，添加柔和的面光源与环境反射，让整体模型的金属质感、结构层次清晰呈现，渲染输出的效果图能够直观展示各部件的装配关系与外观特征。结构设计上严格遵循单板式离合器的工作原理，主动盘与发动机动力端连接，从动盘通过花键与输出轴配合，压紧弹簧提供常态下的压紧力保证动力传递，分离机构动作时克服弹簧压力使主从动盘分离切断动力，建模过程中对摩擦面的平面度、花键的配合精度、弹簧的安装行程都做了参数化设定，可直接用于后续的工程图导出、运动仿真分析。设计思路围绕通用机械传动场景的使用需求，在保证结构强度的前提下优化部件的拆装便利性，所有连接部位的尺寸都符合通用机械的标准规范，既可以作为机械设计教学的演示案例，也能为同类型离合器的改型设计提供参考，模型的各部件均为可编辑的参数化特征，方便使用者根据实际工况调整尺寸参数，完成定制化的设计修改。
