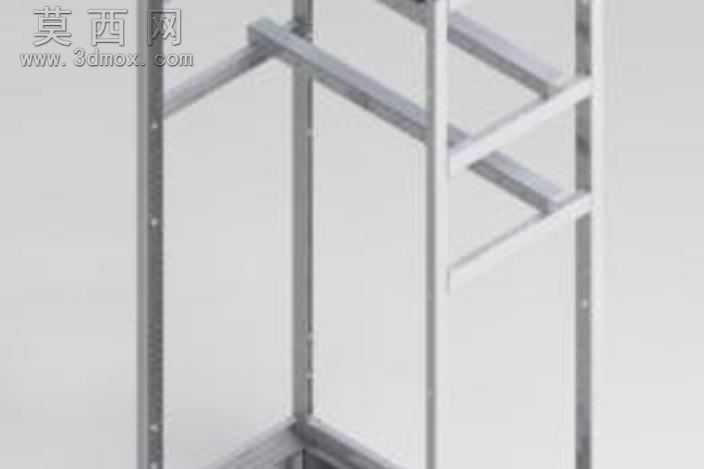

螺栓连接式工业铝型材面板框架结构

该作品为采用螺栓连接方式搭建的工业面板框架三维模型，整体建模过程严格遵循机械装配设计逻辑，首先基于工业铝型材的标准截面参数完成基础型材杆件的参数化建模，每根型材的端面开孔位置、孔径尺寸均匹配对应规格螺栓的装配公差要求，确保虚拟装配阶段无干涉问题。建模过程中对螺栓连接节点做了精细化还原，不仅包含螺栓、螺母的标准件实体建模，还还原了型材连接处的预装沉孔、定位槽结构，清晰展现了无焊接框架的可拆卸装配逻辑。材质渲染阶段，为铝型材杆件赋予了哑光银白的阳极氧化金属材质，表面添加了细微的拉丝纹理提升真实感，螺栓紧固件则赋予了镀锌亮面金属材质，通过材质差异清晰区分框架主体与连接固件，便于观察装配关系。框架整体采用矩形截面的立体桁架结构，竖向型材作为主承重立柱，横向型材分为上下多层布置，既可以作为面板安装的支撑横梁，也能提升整体框架的抗扭、抗弯结构强度，所有横向杆件与竖向立柱的连接均采用内置螺栓加角件的连接形式，无需外部焊接，具备拆装便捷、结构可调的优势。设计思路围绕模块化快装框架的需求展开，所有型材长度均按通用模数设定，连接节点统一采用标准螺栓规格，既降低了加工下料的难度，也方便后续根据使用需求调整框架的层高、整体尺寸，可直接作为设备防护面板框架、工作台支撑框架、物料置物架的基础结构使用，模型的结构细节完整，装配关系清晰，可直接用于装配工艺演示、结构受力仿真参考以及实际加工的图纸输出依据。
