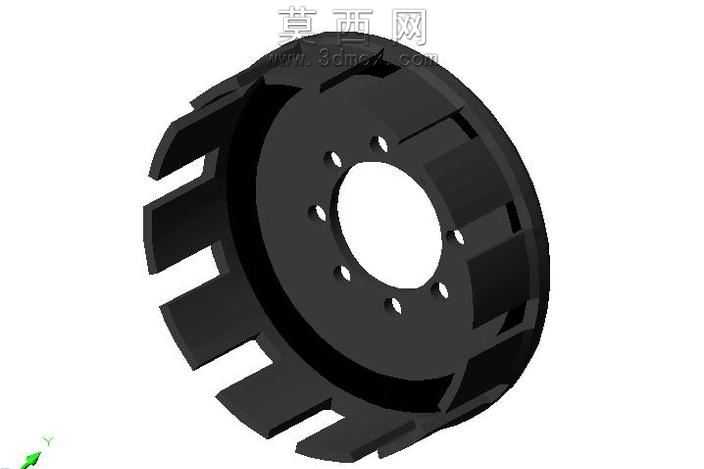

离合器篮子传动结构三维设计

本作品为离合器篮子的三维结构设计，建模过程中首先对离合器篮子的实际功能需求进行拆解，明确其作为离合器传动组件的核心作用：需要在动力传递过程中实现与摩擦片的卡合定位，同时保障自身结构强度满足高频传动的工况要求。建模阶段先绘制中心安装孔的基准草图，按照实际装配需求确定中心孔的直径尺寸，再围绕中心孔均匀排布8个安装定位孔，定位孔的位置严格遵循圆周等分原则，保障装配时的同轴度要求，避免传动过程中出现偏磨问题。外围的卡合齿结构采用拉伸切除结合阵列的方式完成，每一个卡齿的宽度、深度以及齿间间距都经过参数化调整，确保齿形能够与配套的离合器摩擦片卡槽完全契合，传递扭矩时受力均匀，不会出现应力集中导致的齿部断裂问题。整体结构采用一体化盘式设计，盘体的厚度经过力学仿真验证，既能够满足传动时的结构强度要求，又尽可能控制整体重量，降低传动过程中的转动惯量，提升离合器响应速度。材质渲染阶段选用哑光黑色金属材质，还原离合器篮子实际采用的高强度钢材表面处理效果，表面添加细微的磨砂质感，模拟实际零件经过热处理后的表面状态，同时对齿部边缘、安装孔边缘做轻微的倒角处理渲染，还原真实机加工后的零件细节，避免尖锐棱角带来的应力集中问题。设计过程中充分考虑零件的加工工艺性，所有结构都采用常规机加工即可实现的造型，没有复杂的异形曲面，降低后续实际生产的加工难度，同时对各个配合面的尺寸公差预留合理的装配间隙，保障该零件能够与离合器其他组件顺利装配，在实际工作中能够稳定完成动力的接合与断开动作，适配小型动力设备的离合器传动需求。
