基于旧图纸复刻的立式气动动力执行装置

　　这套气动动力执行装置，最初的设计溯源是早年留存的纸质工程图纸，在三维建模阶段完整还原了原始设计的装配逻辑与功能边界，没有做多余的结构改动，完全遵循原始机械原理完成构件的数字化复刻。从实际应用场景来看，这类小型气动动力单元常被集成在小型自动化送料机构、轻载工位的间歇往复驱动场景中，也可作为教学演示装置用于讲解气动动力转换的机械原理，相比同功率等级的电动驱动单元，它的响应速度更快，过载时不会出现电机烧损的问题，在有洁净气源的车间工位适配性极强。

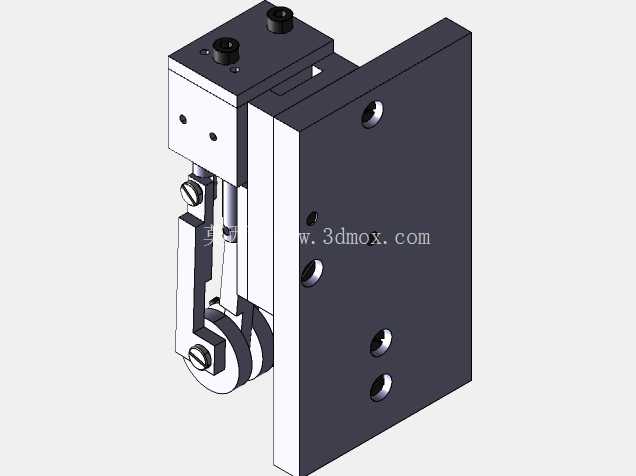

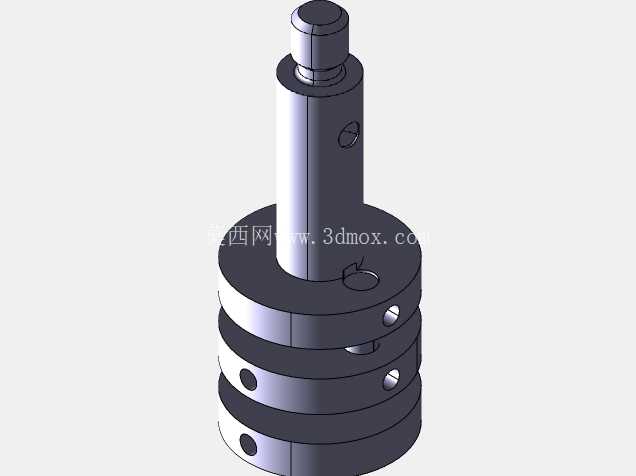

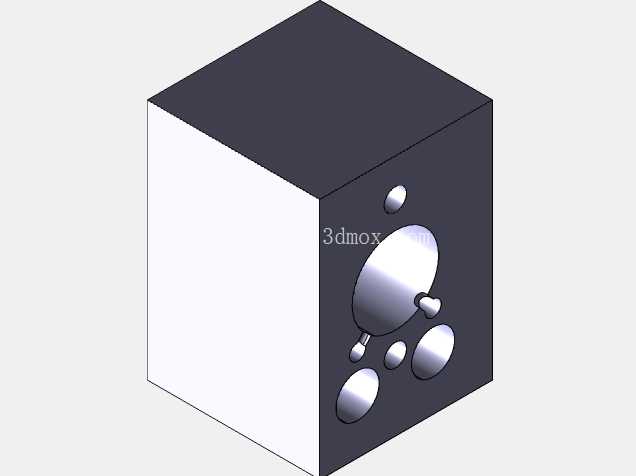

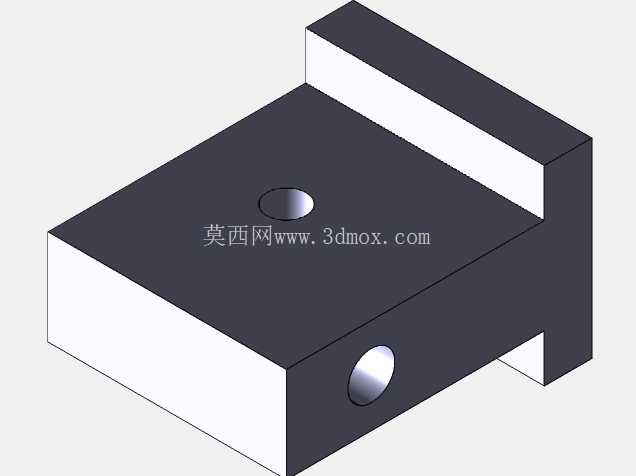

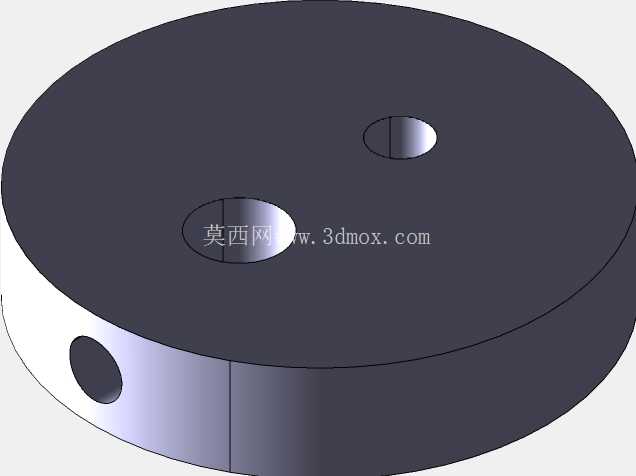

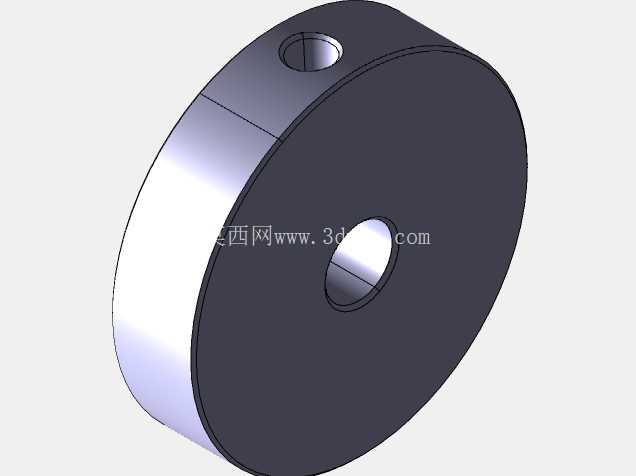

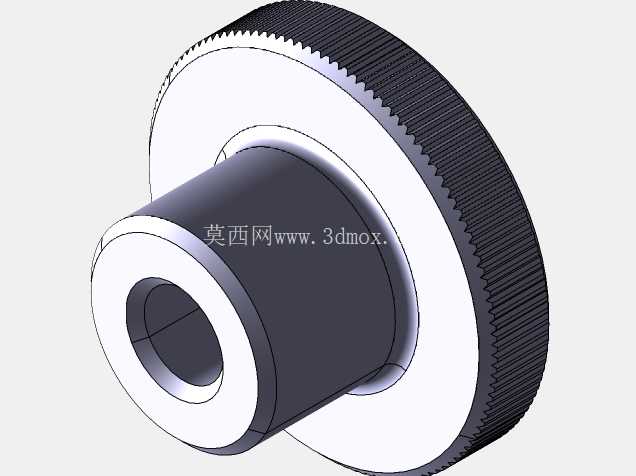

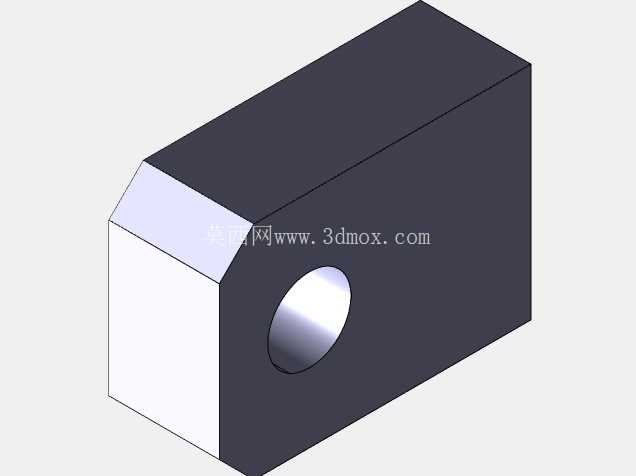

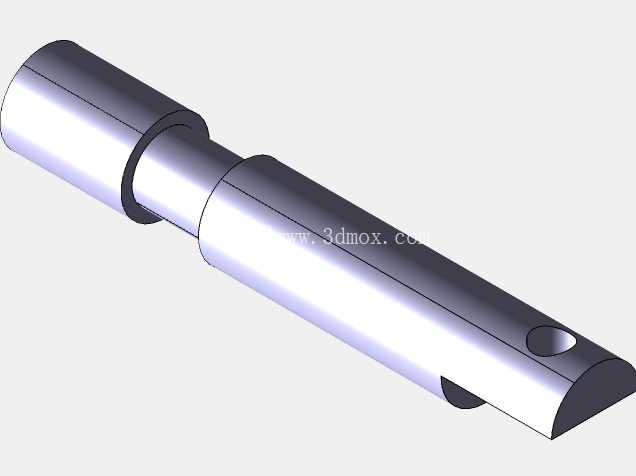

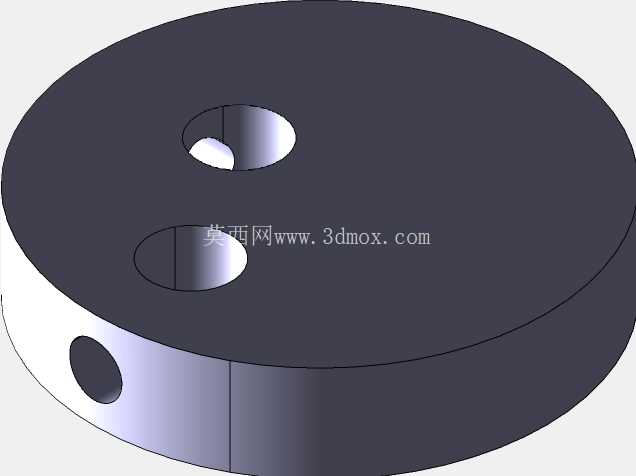

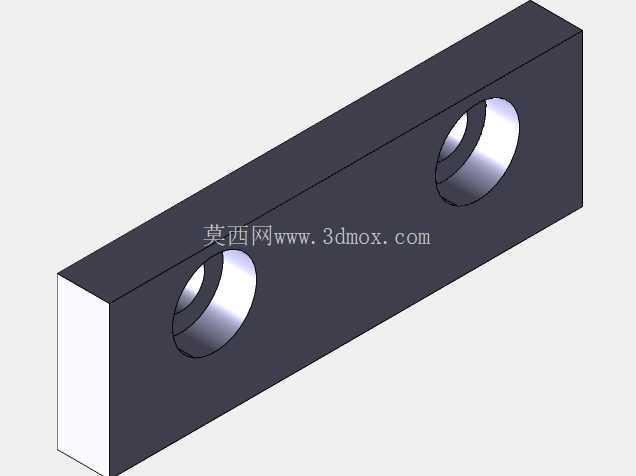

　　从结构功能特性来看，装置采用立式安装布局，主体分为动力发生腔、传动摆臂、安装基板三个核心模块。动力发生腔集成在左侧的方形金属壳体内，内部的配气结构会随着活塞往复运动自动切换气路通断，不需要额外的电磁阀做外部控制，只要接入恒定压力的压缩空气就能持续输出往复摆动力。传动摆臂末端带滚轮结构，在实际工位中可以直接对接料道的拨叉、或者小型工装的压头，不需要额外加装传动转接件，减少了装配累积误差。右侧的安装基板是整个装置的承载基准，基板上预留了三个不同高度的通孔安装位，两个沉头孔用于基板自身在设备机架上的固定，上方的单独通孔可用于外接气管的走线固定或者行程限位件的安装，安装孔的位置公差按照IT7级精度设定，能适配多数通用工业铝型材机架的安装孔距，不需要现场重新打孔适配。

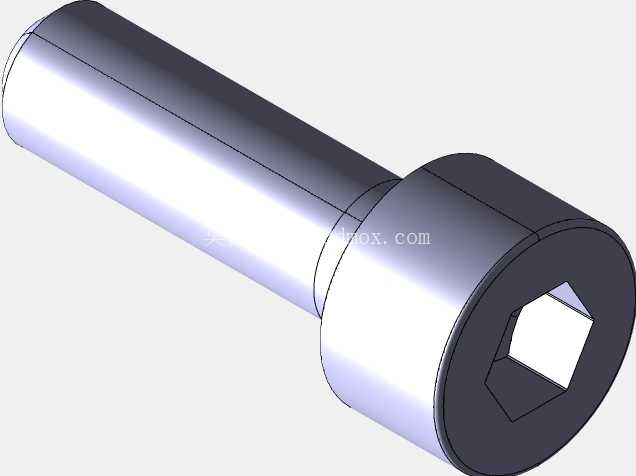

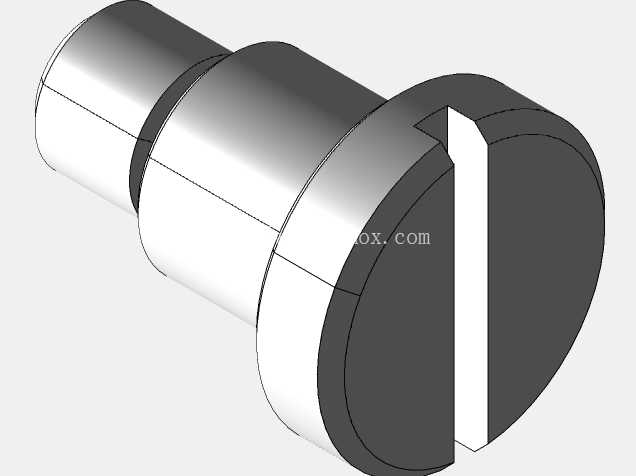

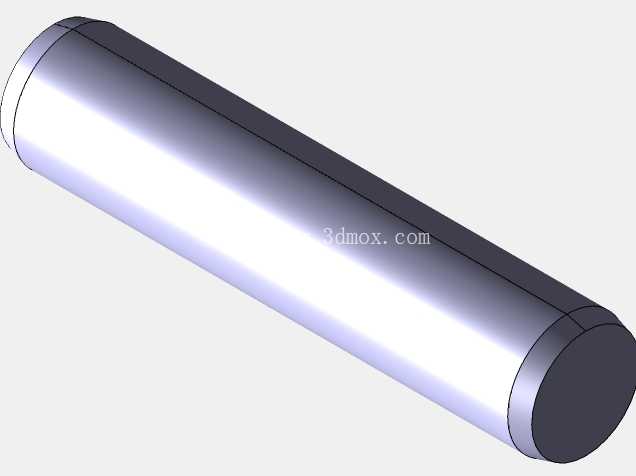

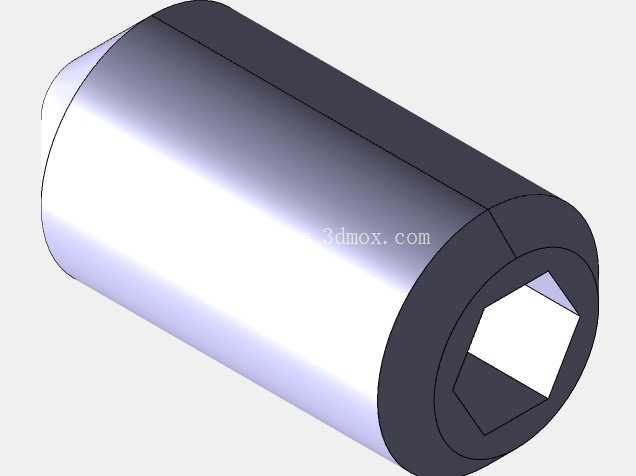

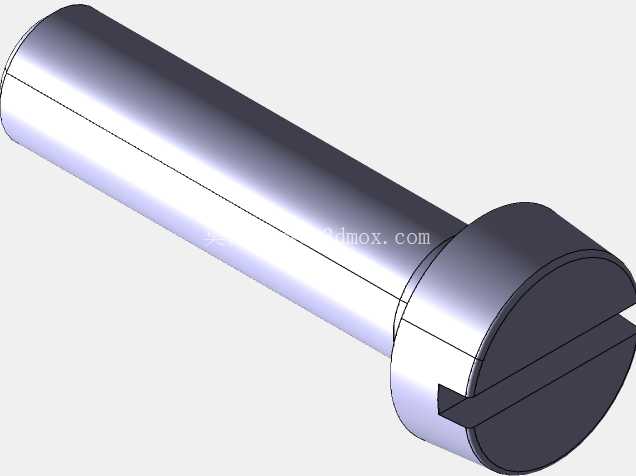

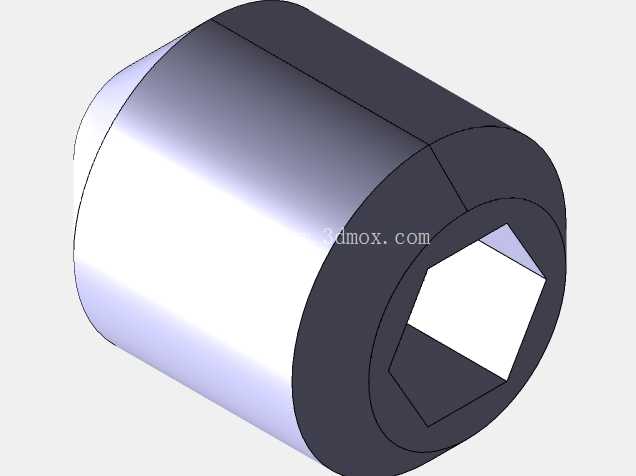

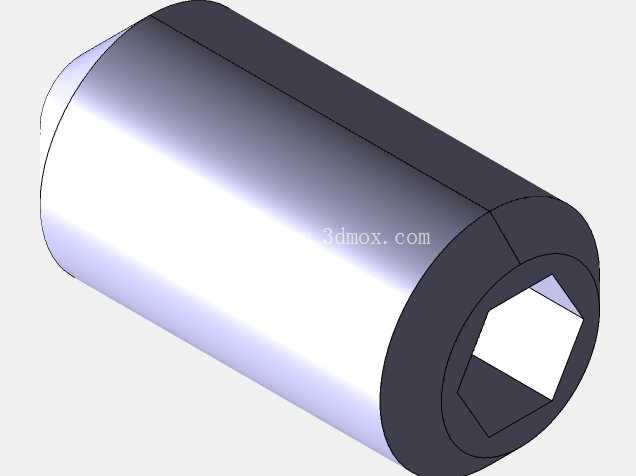

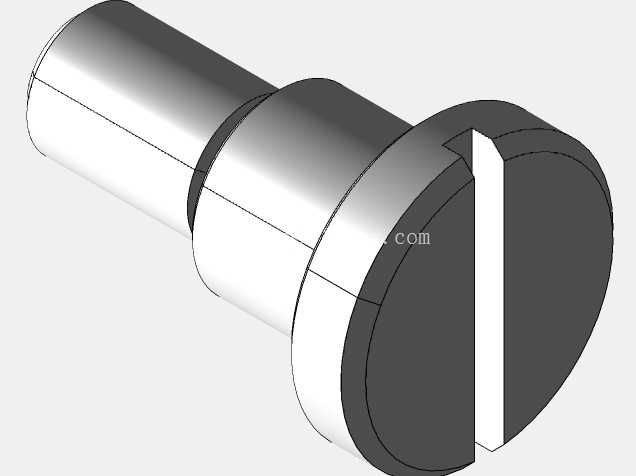

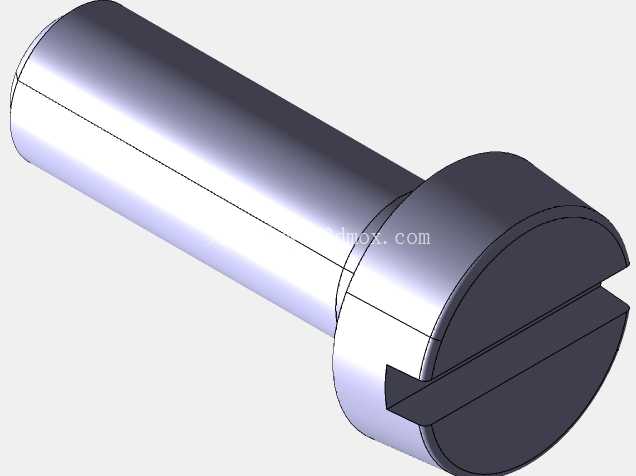

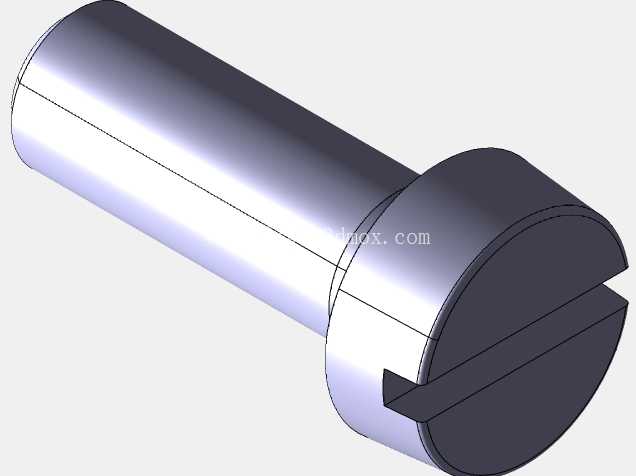

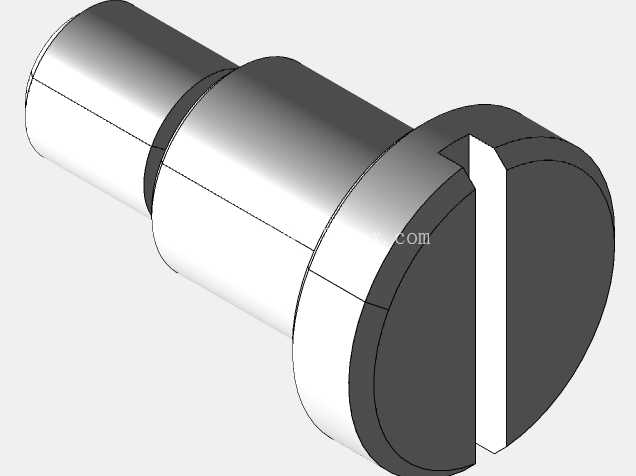

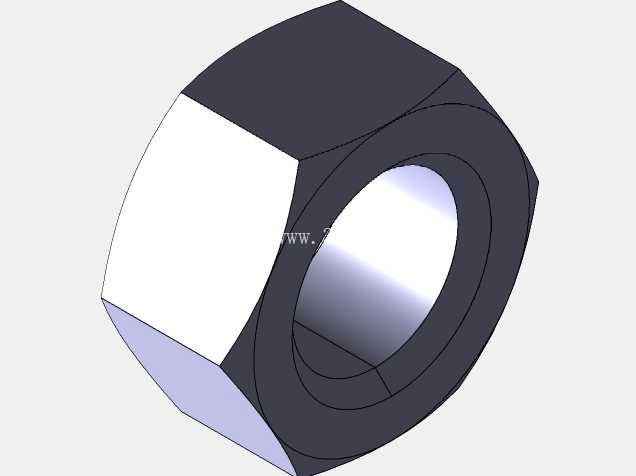

　　设计思路上完全遵循了早年机械设计的实用优先原则，没有冗余的装饰性结构，所有外露的紧固件都采用标准内六角圆柱头螺钉，方便车间日常维护时的拆装，动力腔的密封沟槽尺寸完全按照通用O型圈的标准规格设计，后期更换密封件不需要定制非标配件。整个装置的安装边界控制得非常紧凑，基板的厚度占整体宽度的三分之一，保证安装后不会因为气动冲击出现基板形变，动力腔的突出高度控制在120毫米以内，不会和周边的工位传感器、走线架产生空间干涉。传动摆臂的摆动行程经过核算，在0.5MPa供气压力下，摆臂末端的滚轮输出力能达到120N，足够驱动轻载工件的移位或者小型工装的夹紧动作，摆臂的铰接位置采用了耐磨铜套做衬套，长期往复运动下不会出现铰接孔的磨损失圆，延长了整体的使用寿命。

　　在建模过程中，所有零件的配合间隙都按照实际装配要求做了预留，运动部件之间的间隙控制在0.1到0.2毫米之间，既不会因为间隙过大出现运动窜动，也不会因为间隙过小导致运动卡滞。安装基板的背面做了0.5毫米的凹面设计，安装时能更好地和机架安装面贴合，避免因为基板平面度误差导致安装后整体倾斜。动力腔的进气口设置在壳体的上方位置，接入气管后不会和摆臂的运动轨迹产生干涉，排气口做了内置的消音腔结构，不需要额外外接消音器就能降低排气噪音，适合在车间多工位密集布置的场景下使用。整个装置的所有棱角都做了R1的倒角处理，避免装配和维护过程中出现锐边划伤的问题，细节处理完全符合工业设备的安全设计要求。
