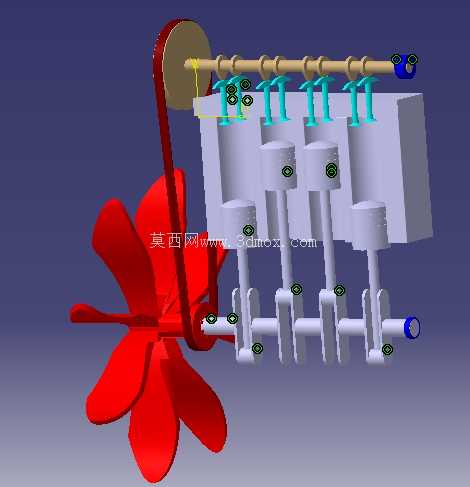

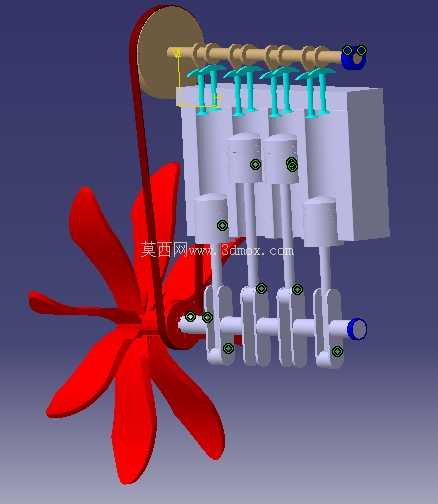

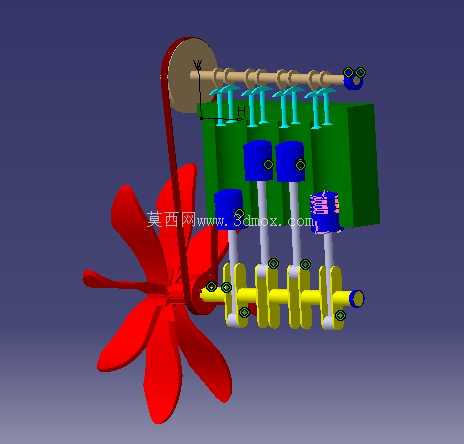

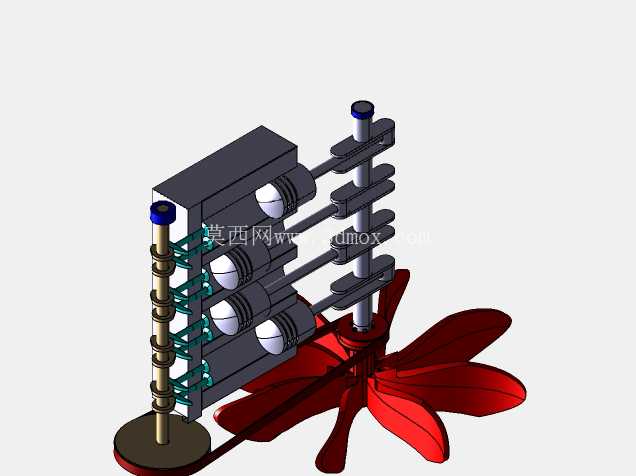

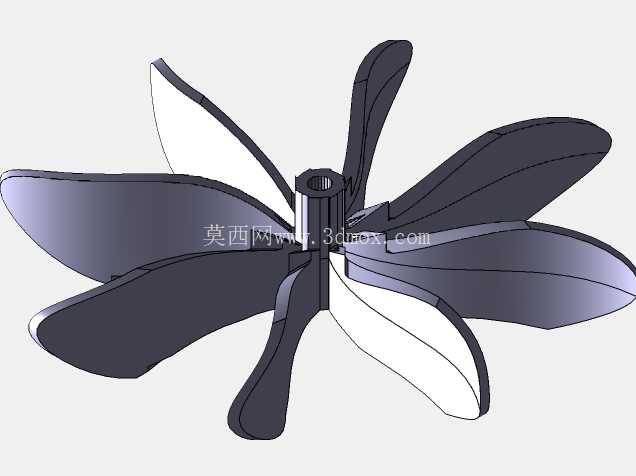

这套曲柄连杆与凸轮轴配气组合机构,是往复式内燃动力设备的核心传动单元,广泛适配小排量通用动力、教学演示台架、小型工程机械动力单元等应用场景,承担着将活塞往复直线运动转化为曲轴旋转扭矩输出,同时精准控制进排气门启闭时序的核心功能,直接决定动力单元的充气效率、运转平顺性与输出功率上限。从结构布局来看,该机构采用直列四缸排布形式,曲轴为整体式锻造结构,四个曲柄销按照1-3-4-2的点火间隔角错开布置,平衡块与曲柄臂一体成型,可抵消一阶与二阶往复惯性力带来的振动,曲轴输出端直接连接冷却风扇带轮,通过皮带传动驱动散热系统运转,输入端预留飞轮安装法兰,可匹配离合器或动力输出接口对接负载端。

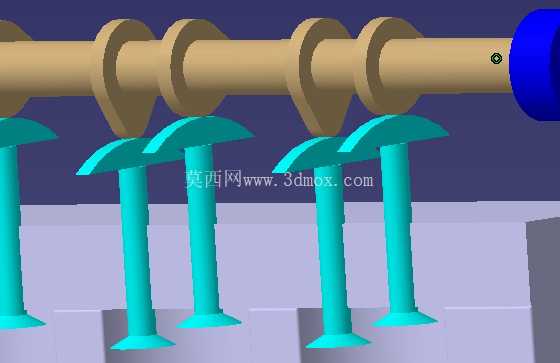

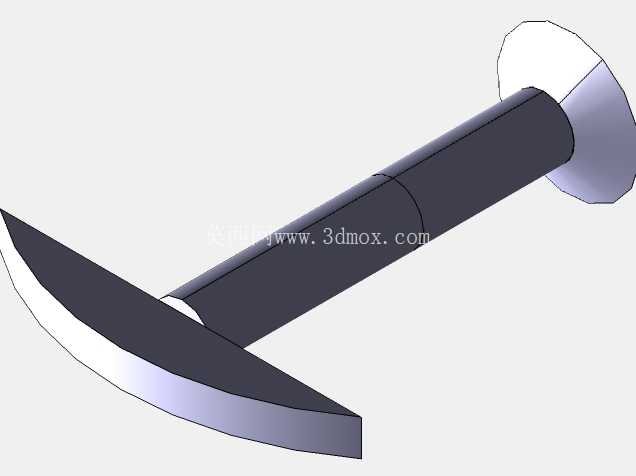

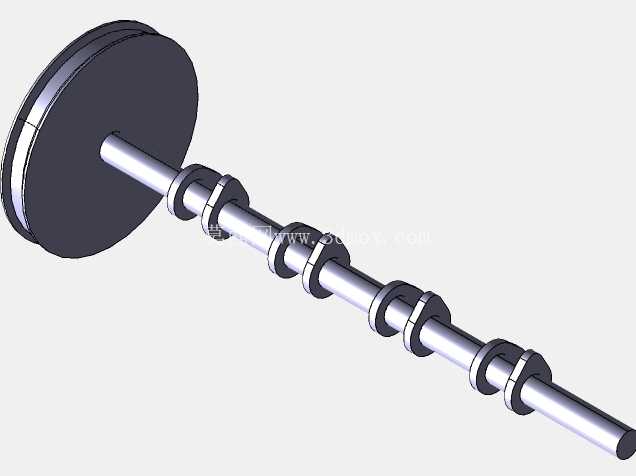

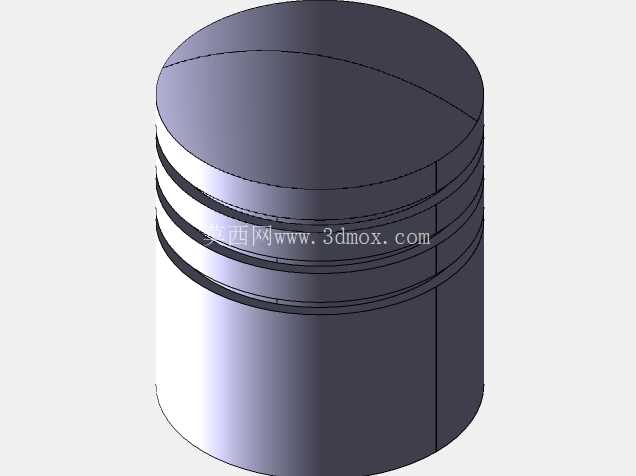

凸轮轴采用下置式排布,通过正时传动组件与曲轴保持固定传动比,每缸对应配置进排气两个凸轮型线,型线轮廓经过运动学仿真优化,可保证气门开启的时间截面满足充气需求,同时避免气门落座冲击过大导致的异响与磨损,凸轮轴通过轴瓦支撑在缸体对应的轴承座上,轴向定位采用止推片结构,限制运转过程中的轴向窜动量。气门组采用顶置式气门布局,每个气门配套圆柱形气门弹簧,通过挺柱、推杆与凸轮轴型面接触,将凸轮的旋转运动转化为气门的往复直线运动,气门导管与缸盖的配合间隙控制在合理范围,既保证气门往复运动的导向精度,又预留热膨胀余量避免卡滞。设计过程中首先需要确定曲柄半径与连杆长度的比值,这个参数直接影响活塞侧推力大小与整机高度,比值过小会导致连杆过长整机尺寸超标,比值过大则会加大活塞对缸壁的侧压力,加剧缸套磨损;其次需要匹配凸轮轴型线与曲轴转角的相位关系,保证进排气门的开启重叠角适配目标工况的转速区间,低速工况下重叠角过大会导致废气倒灌进进气道,高速工况下重叠角过小则会导致排气不彻底、进气充量不足。

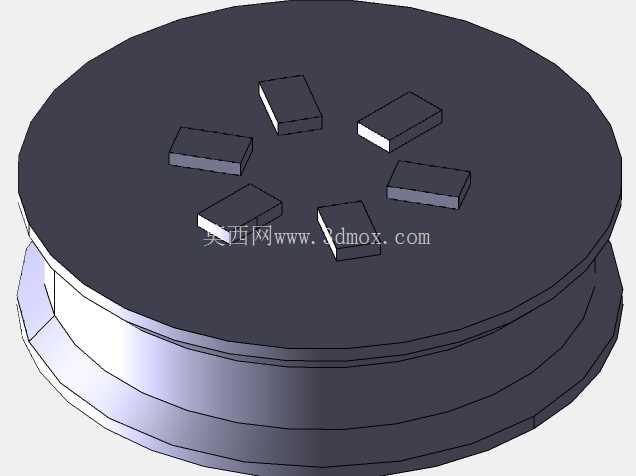

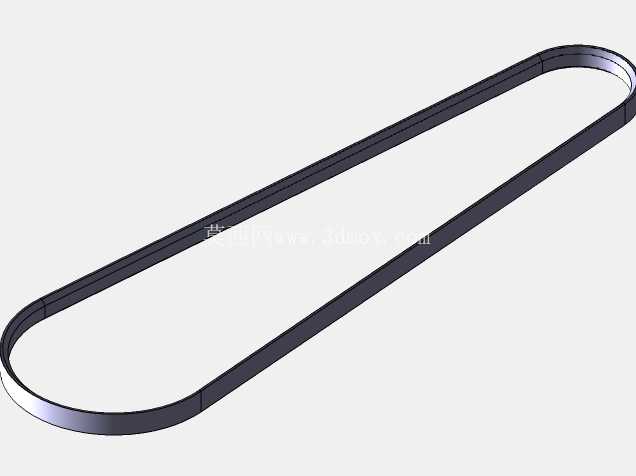

安装边界方面,曲轴两端的支撑轴颈同轴度公差需要控制在0.02mm以内,避免运转过程中出现轴瓦偏磨;凸轮轴与曲轴的中心距需要严格匹配正时传动组件的规格,中心距偏差过大会导致传动皮带跳齿或张紧力异常;缸体上对应的气门推杆过孔需要与气门导管保持同轴,避免推杆运动过程中出现卡滞偏磨;风扇带轮的安装端面需要与曲轴轴线保持垂直,端面跳动量不超过0.1mm,防止皮带运转过程中出现偏磨脱落。
这套机构的运动逻辑完全还原实际动力单元的工作过程,曲轴旋转两圈的过程中,凸轮轴旋转一圈,对应每个气缸完成进气、压缩、做功、排气四个冲程,四个气缸的做功行程错开180度曲轴转角,保证动力输出的连续性,可直接用于动力原理教学演示、结构设计参考、虚拟样机运动仿真等场景,建模过程中所有运动副的配合间隙都参考实际工程设计公差,运动仿真过程中无干涉卡滞问题,各部件的连接关系完全符合实际装配工艺要求,可直接拆解生成工程图纸用于加工参考。
