减压阀用弯臂式安装支撑轴承座

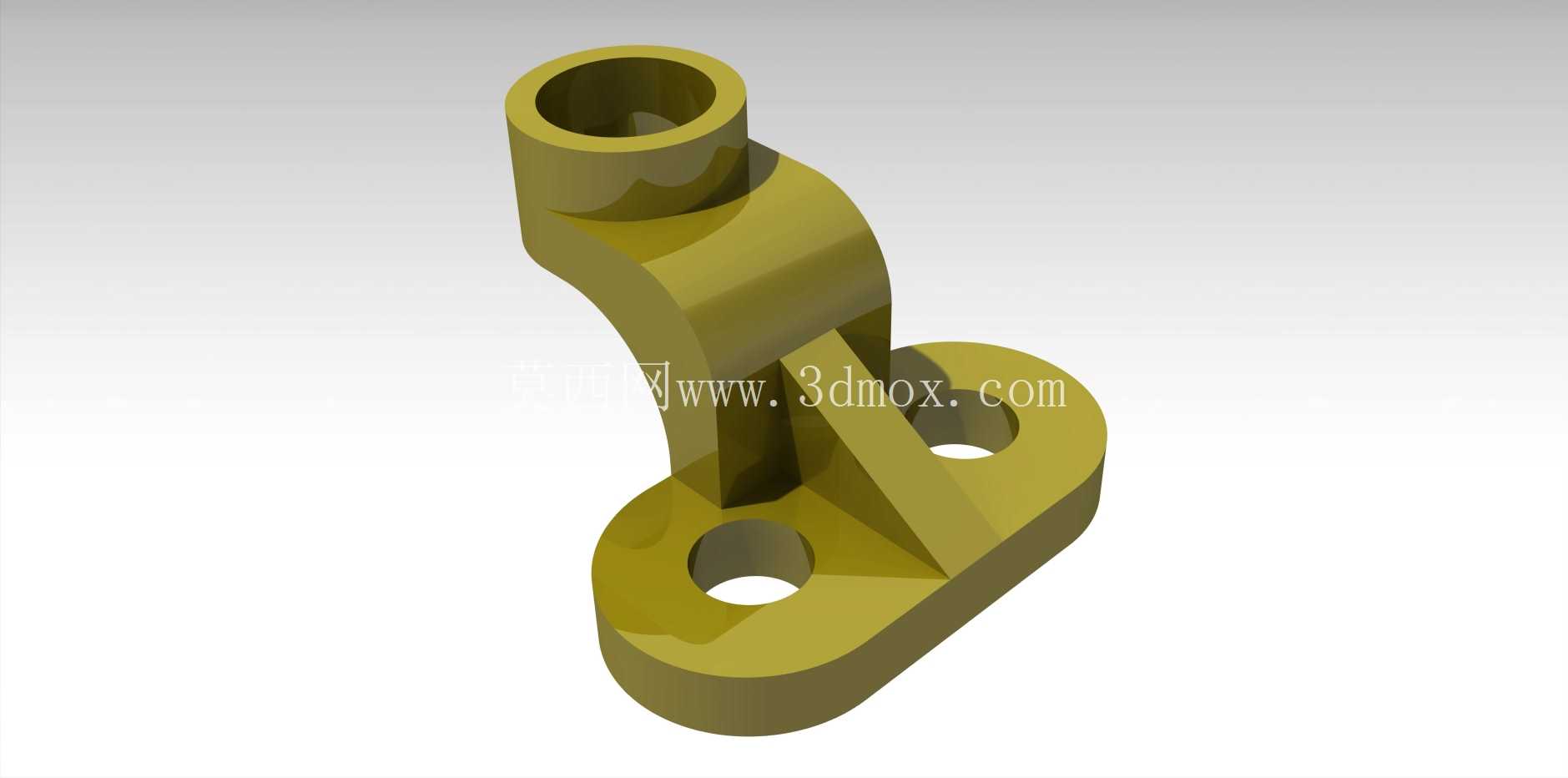

　　该支撑件主要应用在工业管路减压阀的阀组集成安装场景中，作为减压阀配套的轴系支撑结构，承担阀芯联动轴的径向承载与轴向定位作用，在流体调压管路系统里，这类支撑件的安装精度直接影响减压阀调压动作的响应灵敏度与密封可靠性，避免轴系偏磨导致的压力波动、内漏等常见故障。从结构功能来看，零件下部为双安装孔的法兰式底座，两个通孔的中心距匹配减压阀阀体上预设的安装凸台定位尺寸，安装时可通过螺栓穿过通孔将整个支撑件牢牢固定在阀体侧方的安装面上，底座底面做了铣平处理，平面度控制在合理公差范围内，保证安装后不会出现偏斜，避免给上部支撑的轴系带来附加安装应力。

　　上部为带贯通轴孔的弯臂支撑结构，轴孔的内径尺寸与配套的联动轴外径做间隙配合设计，孔壁的粗糙度要求满足轴系转动时的耐磨需求，弯臂的弧形过渡结构是经过受力校核后确定的，既可以避让阀组周边的管路接头、调节旋钮等周边部件，留出足够的操作与装配空间，又能在轴系承受径向载荷时，通过弧形结构分散应力，避免直角连接处出现应力集中导致的零件断裂问题。在弯臂与底座的连接位置，设置了三角形加强筋结构，筋板的厚度与弯臂、底座的壁厚保持合理的比例，既不会因为筋板过厚导致铸造或加工时出现缩孔、变形等缺陷，又能有效提升整个支撑件的结构刚性，当轴系受到交变载荷时，加强筋可以抑制弯臂的形变，保证轴孔的同轴度长期稳定，不会因为长期受力出现轴孔偏移导致的轴卡滞问题。

　　设计这类零件时，首先要明确安装边界：底座的安装孔中心距、孔径要完全匹配阀体上的现有安装点位，不能改动阀体原有结构，保证零件可以直接替换原有支撑件或者在现有阀组上加装；上部轴孔的中心高度要严格匹配阀芯联动轴的安装高度，保证轴装入后与阀芯输出端保持同轴，避免出现别劲的情况。弯臂的弯曲弧度设计需要兼顾两个维度的需求，一是要让轴孔的位置刚好对准联动轴的轴端，二是要避让开减压阀上的调压手轮、压力表接口、进出管路接头等部件，保证安装后周边部件的操作、维护不受影响，比如更换压力表、调节调压手轮时不会被支撑件挡住操作空间。

　　从尺寸边界来看，整个零件的底座轮廓尺寸控制在较小的范围内，不会超出阀体侧面的安装凸台范围，避免与相邻的管路固定支架产生干涉；弯臂向上延伸的高度刚好满足轴系的支撑高度需求，不会过高导致整体刚性下降，也不会过低无法避让阀盖的凸起结构。轴孔的长度经过优化，既保证足够的支撑长度来分散轴的径向载荷，减少轴孔的单位面积承压，又不会过长导致加工难度提升、装配时轴穿入困难。在实际工况中，这类支撑件长期处于车间管路的环境中，可能接触到少量的油气、水汽，因此结构设计上尽量避免出现积留积液的死角，底座与弯臂的过渡面、加强筋的连接面都做了小圆弧过渡，既减少应力集中，也避免积液积尘导致的零件腐蚀。安装时，先将底座的安装孔对准阀体上的螺纹孔，放入螺栓后按照对角顺序逐步拧紧，保证底座底面与阀体安装面完全贴合，之后再将联动轴穿入上部的轴孔，连接阀芯端，装配完成后可以手动转动轴，检查是否有卡滞情况，验证支撑件的安装精度是否达标。这类支撑结构除了用在减压阀上，也可以适配其他阀类产品的侧装轴系支撑场景，只要安装孔位、轴孔高度匹配，就可以直接复用，结构的通用性较强，不需要针对每个阀型重新做整体结构设计，只需要调整对应安装尺寸即可。
