斯巴达克主题菱形浮雕标识结构设计

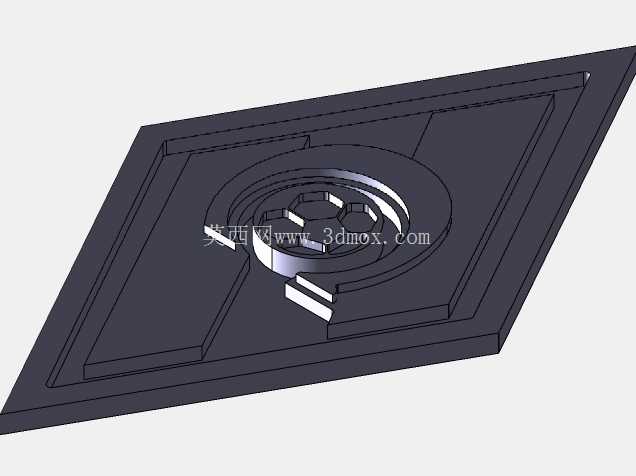

　　这款菱形立体标识的结构设计，最初是为工业阀门配套的品牌标识铭牌做的方案延伸，在工业场景中，这类带立体造型的标识常被用于设备外护板、操作面板、阀体装饰面的品牌视觉呈现，区别于普通印刷或蚀刻铭牌，立体浮雕结构的标识在工业现场多油污、多粉尘的环境下，不会出现印刷层脱落、蚀刻纹路积垢难以清理的问题，长期使用仍能保持清晰的识别度。从结构设计逻辑来看，整体采用菱形外轮廓作为基底，基底边缘做了阶梯式下沉边框，这种结构一方面是在安装时可以快速嵌入设备面板的预开菱形槽内，边框的阶梯面能够与安装槽的止口完全贴合，不需要额外打胶就能实现初步定位，避免安装过程中标识移位；另一方面下沉边框形成的视觉层次感，能让中心的标识主体在不同光线角度下都有清晰的轮廓区分，即使在车间顶光偏暗的环境下，操作人员也能快速识别标识内容。

　　中心的环形标识区域做了分层凸起设计，最内层的六边形结构与环形槽配合，形成了辨识度极高的视觉符号，环形结构的凸起高度控制在3mm以内，这个尺寸是经过实际安装场景验证的：如果凸起过高，在设备搬运、日常维护过程中很容易被工具、线缆剐蹭导致结构变形，凸起过低则无法形成足够的光影差，失去立体标识的识别优势。环形结构上预留的两处缺口并非装饰性设计，而是考虑到后期如果需要在标识内部加装背光模块，这两处缺口可以作为走线槽使用，不需要额外在基底上打孔破坏结构强度，背光线路可以顺着缺口从标识背面的预留走线槽引出，适配带操作提示灯的智能阀门面板的安装需求。

　　基底的厚度设置为5mm，背面做了全平面处理，安装时既可以采用嵌入式卡接，也可以直接用背胶粘贴在平整的设备表面，两种安装方式都不需要对标识本身做二次加工，适配不同设备的安装条件。在细节处理上，所有凸起结构的边缘都做了R0.5的圆角过渡，没有尖锐棱角，一方面是避免安装维护时划伤操作人员，另一方面在工业环境做设备表面清洁时，抹布不会被尖锐棱角勾住，也不容易在边角处积留灰尘油污。从建模的结构合理性来看，整个标识没有倒扣结构，不管是采用机加工直接铣削成型，还是开模做注塑、压铸成型，都能顺利脱模，不需要额外做滑块结构，能够有效降低生产加工的成本。

　　在实际选型应用中，这类立体标识除了用在阀门设备上，也可以适配工业控制柜面板、机床外防护、自动化设备的品牌展示位，只要根据安装位置的尺寸调整菱形基底的对角线长度，中心的标识结构不需要做改动就能直接复用，结构通用性较强。设计过程中特意规避了薄壁结构，最薄的结构位置厚度也不小于1.2mm，即使采用ABS塑料注塑或者铝合金压铸生产，也不会出现填充不足、结构易断裂的问题，能够满足工业场景下的耐冲击、耐磨损使用要求。标识表面的结构落差经过反复调整，确保在常用的工业观察视角下，中心的标识图案不会被自身的阴影遮挡，不同层级的结构边界清晰，不会因为光影问题出现识别混淆。另外，基底背面的边缘做了0.2mm的倒角处理，粘贴安装时可以避免背胶被基底边缘挤压溢出，保证安装后的外观整洁度；嵌入式安装时，倒角也能起到导向作用，让标识能够顺利卡入安装槽，不会因为边缘直角与安装槽侧壁卡滞。
