弯通式管道减压连接结构

　　在工业流体输送系统的管路布设场景中，经常会遇到管路走向需要90度转向同时需要对管路内流体压力进行调控的工况，这类工况如果采用独立弯头加独立减压阀的串联安装方式，不仅会占用更多的管路安装空间，还会因为多了两组连接密封面提升流体泄漏的风险，同时增加管路的沿程压力损失，这套弯通一体式的减压连接结构就是针对这类实际工程痛点开发的管路部件。从结构设计思路来看，该部件将90度弯通的流道结构与减压调节的功能结构做了一体化整合，流道内壁采用顺滑的圆弧过渡设计，没有直角转折带来的流道突变，能够最大程度降低流体在转向过程中的紊流与冲蚀，减少流体动能的无意义损耗，同时避免直角区域长期受流体冲刷带来的局部磨损问题，延长部件的整体使用寿命。

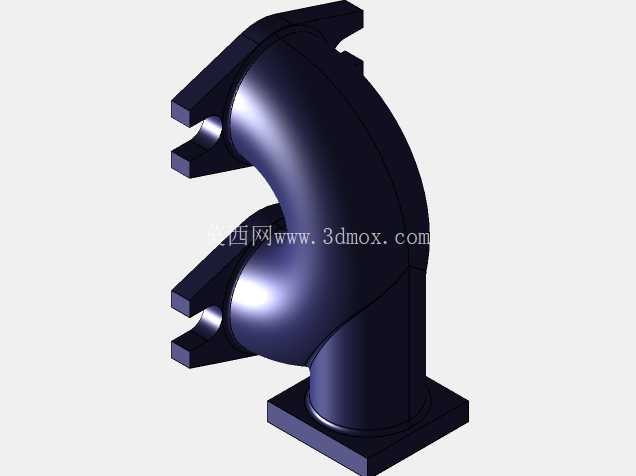

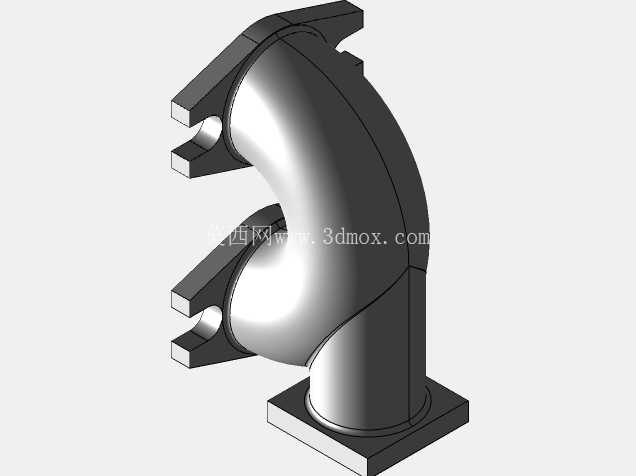

　　部件底部设置的方形安装法兰是主要的安装固定基准，法兰上预留的安装孔位可以和对应规格的管路法兰做匹配连接，安装时需要保证法兰密封面的平面度公差，配合对应压力等级的密封垫片完成端面密封，避免高压流体从连接面渗漏。上部两个对称分布的快装式连接端，采用卡扣式的连接结构设计，不需要额外的螺栓紧固操作，能够大幅提升现场管路的安装效率，适合在需要频繁拆装维护的管路场景中使用，连接端的密封槽结构可以适配标准规格的O型密封圈，保证快装结构在额定工作压力下的密封可靠性。

　　从功能特性来看，该结构的流道内置了减压阻尼结构，流体从底部法兰端进入流道后，经过弯转段的阻尼缓冲区域，能够将上游的高压流体调整到下游管路需要的工作压力，避免高压流体直接冲击下游的管路元件与终端设备，同时弯通结构直接完成管路的90度转向，不需要额外加装弯头部件，减少了管路系统的连接节点数量，降低了系统的泄漏风险点。在实际选型应用过程中，需要重点关注该部件的安装边界尺寸，底部方形法兰的外接尺寸决定了安装位置需要预留的操作空间，上部两个快装端的中心距尺寸需要和对接管路的中心距做匹配校验，避免出现安装错位导致的密封失效问题，同时要根据管路内输送的流体介质特性，选择对应材质的密封件与部件本体材质，保证部件在对应介质环境下的耐腐蚀性与结构强度。

　　在三维建模过程中，该结构的建模重点在于弯流道的曲面顺滑度处理，需要保证流道内壁的曲率连续，避免出现曲面褶皱或者转折突变，否则会直接影响后续流体仿真分析的结果准确性，同时安装法兰的孔位公差、快装端的卡扣配合尺寸都需要严格按照对应的行业标准做参数化设定，保证模型导出后可以直接用于工程出图与数控加工环节。这类一体化的管路部件在化工流体输送、市政供水系统、小型液压动力单元、设备冷却循环管路等场景中都有广泛的应用空间，相比分体式的管路组件，它的集成化设计能够帮助工程人员压缩管路布设的空间占用，减少现场安装的工作量，同时降低管路系统的后期维护成本，在空间受限的设备内部管路布设场景中，这类集成化部件的优势会更加明显。
