减压阀用带吊环轴类阀芯结构设计

　　在流体压力调控类阀门的结构体系中，这类带吊环的轴类阀芯是减压阀实现压力稳定输出的核心运动构件，日常多应用在低压流体输送回路、教学演示实验台以及小型工控实训装置中，承担着介质节流、压力反馈、行程限位的多重作用。从实际工况适配角度看，该构件的设计完全围绕减压阀的动密封配合、行程精度控制以及安装维护便利性展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。

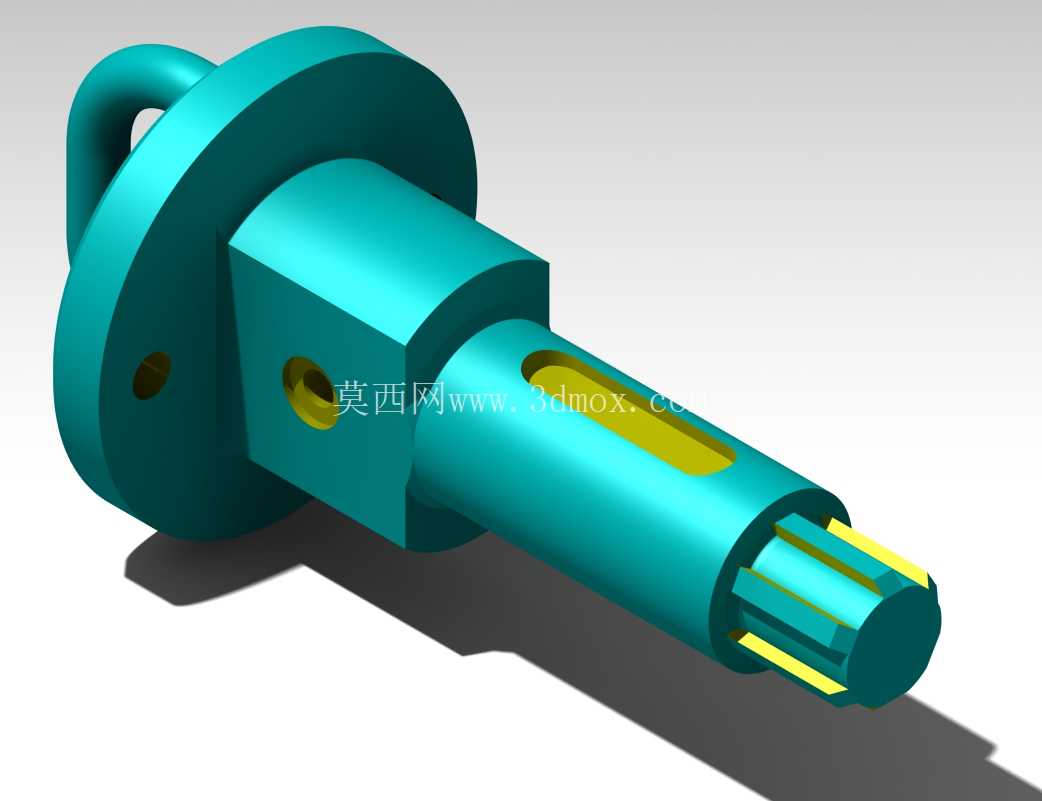

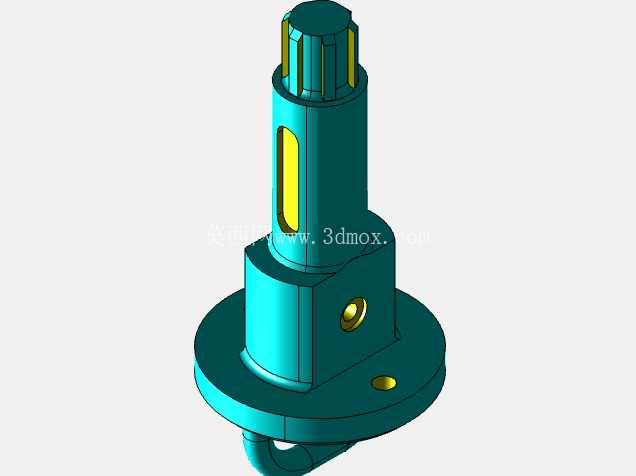

　　先看安装边界与尺寸配合逻辑，构件最左端的环形法兰盘是整个阀芯的轴向定位基准，法兰边缘集成的吊环结构并非多余设计，在小口径减压阀的装配环节，工人可以通过细杆穿入吊环完成阀芯在阀腔内部的对位调整，避免光滑轴面夹持造成的表面划伤，同时在设备检修拆解时，也能通过吊环直接将阀芯整体抽出，无需额外设计拆卸螺孔，压缩了阀腔的径向占用空间。法兰盘上开设的径向通孔，是用来穿装定位销的，装配时该销会嵌入阀杆的联动槽内，将阀芯与上部的压力反馈膜片组件刚性连接，保证膜片感受到的出口压力变化可以无滞后地传递到阀芯上，避免压力调节过程中出现震荡超调。

　　顺着轴向向右延伸，第一段方形轴段是阀芯的行程导向段，该段的四个平面与阀体内腔的导向槽做小间隙配合，配合公差一般控制在H7/g6区间，既可以保证阀芯轴向移动时不会发生周向转动，让后续的节流槽始终对准阀腔的介质流道，也能减少移动过程中的卡滞风险，方形结构相比传统的圆柱导向键，省去了额外的键槽加工工序，同时增大了导向接触面积，在介质含少量杂质的工况下，也不容易因为颗粒物卡入键槽出现动作失效。方形轴段右侧的圆柱轴段上开设的长条形通槽，是核心的节流调节结构，当阀芯在阀腔内轴向移动时，该通槽与阀体上的介质入口的重合面积会发生连续变化：当出口压力低于设定值时，膜片带动阀芯向入口方向移动，通槽与入口的重合面积增大，介质过流面积增加，出口压力逐步回升；当出口压力高于设定值时，阀芯向反方向移动，过流面积减小，介质流量降低，出口压力回落至设定区间，这种长条形槽的节流特性是线性的，非常适合教学场景下让学习者直观理解节流面积与压力、流量的对应关系，不会因为非线性的节流曲线增加理解门槛。

　　最右端的花键结构是手动调节的联动接口，在减压阀的初始压力标定环节，调试人员可以通过配套的调节套筒套在该花键段上，手动微调阀芯的初始轴向位置，设定减压阀的基础输出压力，花键的多齿配合结构可以保证调节时没有空行程，微调精度可以控制在0.1mm的轴向位移量级，对应输出压力的调节精度可以达到0.02MPa，完全满足教学实验以及小型低压回路的调压需求。花键段上的黄色标识区域是行程限位标记，装配时可以通过该标记快速判断阀芯是否处于设计的初始行程位置，避免装配过位导致节流槽完全堵死或者完全打开，造成减压阀失效。

　　从设计思路的细节来看，整个构件的所有棱边都做了R0.5-R1mm的圆角处理，一方面是为了减少介质流动过程中的锐角扰流，降低节流过程中的流致噪声，另一方面也避免装配过程中锐角划伤密封件，延长阀内密封圈的使用寿命。法兰盘与轴段的衔接位置做了锥面过渡，减少了应力集中，即使在频繁往复动作的工况下，也不会出现轴根断裂的问题。整个构件的径向尺寸从法兰端到花键端逐步收窄，既符合阀腔内部从安装腔到节流腔再到调节腔的直径变化趋势，也减少了阀芯移动过程中的材料冗余，降低了运动件的整体重量，让压力反馈的动作更加灵敏。

　　在实际教学应用场景中，这类结构的阀芯模型可以帮助学习者快速理解减压阀的核心动作逻辑，区别于工业级减压阀的复杂集成结构，该模型将阀芯的所有功能特征都做了显性化设计，没有被其他阀内组件遮挡，学习者可以直观看到每一个结构对应的功能作用，理解导向、节流、联动、调节各个环节的机械配合原理，也能作为三维建模练习的典型案例，练习轴类零件的旋转、拉伸、切除、阵列等基础建模操作，掌握零件设计中功能优先、工艺适配的基本设计原则。在实际的小型低压减压阀产品中，这类结构的阀芯也常被用在气动回路、小型供水回路的压力调控环节，结构简单可靠，加工难度低，常规的车削、铣削工序就可以完成全部加工，不需要特殊的工装夹具，制造成本可控，同时维护拆解方便，非常适合对成本敏感、维护频次较高的应用场景。
