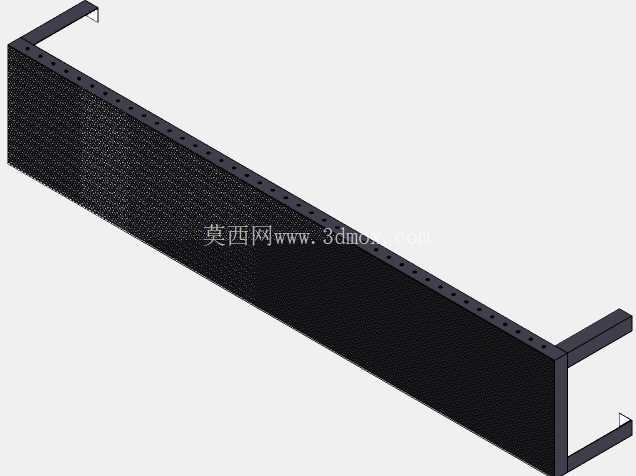

长条形带安装折边光栅防护结构件

　　这款长条形带双侧安装折边的光栅防护构件，主要应用在流体管路配套的防护场景中，常作为减压阀等阀类设备的外围防护、通风格栅部件使用，在工业管路系统、设备柜体通风防护、阀组周边安全隔离场景中都能适配。从实际使用需求出发，这类构件首先要满足通风通流的基础要求，主体板面采用密集均匀排布的通孔结构，通孔的孔径、孔距经过匹配设计，既能够保证足够的通流面积，避免阀组运行过程中散热、介质流通的阻力过大，又能阻挡大体积异物进入阀组工作区域，防止杂物卡滞阀杆、堵塞密封面，影响减压阀的调压精度与运行稳定性。

　　结构设计上，构件主体为长条形直板结构，两端采用90度折弯形成安装折边，折边上预留了对应规格的安装孔位，安装时不需要额外制作连接支架，直接通过标准紧固件就可以将构件固定在阀组周边的安装基面、设备框架或者防护柜体上，安装边界清晰，折边的高度经过匹配计算，既能够保证安装后构件板面与基面之间留出足够的通流间隙，又不会因为折边过高导致整体结构占用空间过大，适配阀组周边紧凑的安装空间。主体板面的厚度根据防护强度需求选定，在保证整体刚性的前提下尽可能控制自重，避免长期使用后因为自重产生形变，导致安装孔位错位、板面翘曲影响防护效果。

　　从设计思路来看，这款构件没有采用复杂的拼接结构，整体采用一体化折弯成型，减少了焊接、拼接带来的形变误差，所有安装孔位采用统一的孔距标准，能够适配常规的阀组安装框架尺寸，互换性较强。板面的光栅孔采用阵列排布，加工时可以采用数控冲压或者激光切割工艺一次成型，孔边无毛刺飞边，避免安装维护过程中划伤操作人员，也不会因为孔边毛刺残留导致通流时产生异常风阻或者啸叫。双侧折边的折弯角度严格控制在90度，保证安装后板面与安装基面保持平行，不会出现倾斜导致的防护间隙过大问题。

　　在实际工况适配中，这类光栅防护件可以根据阀组的实际安装尺寸调整长度、宽度参数，折边的安装孔位可以根据现场安装基面的孔位做对应调整，不需要大幅修改主体结构就能适配不同规格的减压阀、管路阀组的防护需求。构件的边缘做了钝化处理，没有尖锐棱角，日常巡检、维护阀组的时候不会剐蹭线缆或者操作人员的工作服。相比网状的防护结构，这种一体化冲孔的光栅结构刚性更好，受到外力碰撞的时候不容易出现网面凹陷、破损的情况，长期使用不需要频繁更换防护件，降低了设备维护的成本。同时均匀排布的孔位也能起到一定的匀流作用，当阀组周边有冷却气流通过时，气流经过光栅孔后会形成更均匀的流场，避免局部紊流影响阀组表面的散热效果，保证减压阀在合适的工作温度范围内运行，提升阀件的工作寿命与调压稳定性。安装时只需要对齐两端折边的安装孔，拧紧紧固件即可完成装配，不需要复杂的调平、对中工序，现场安装效率较高，也方便后期拆卸清理孔位间积存的灰尘、杂物，维护操作十分便捷。
