带弯管出气结构的减压阀扩散器结构设计

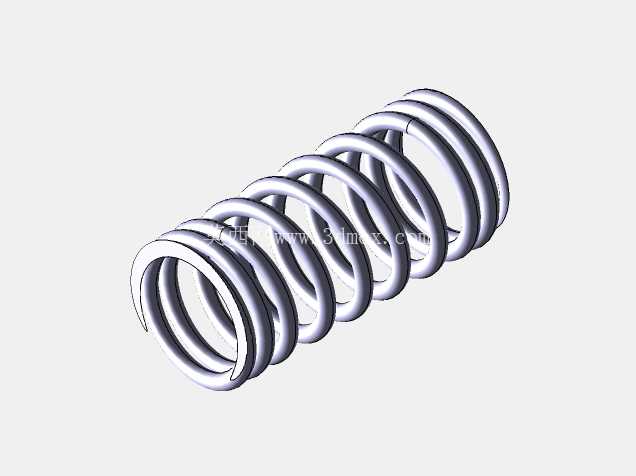

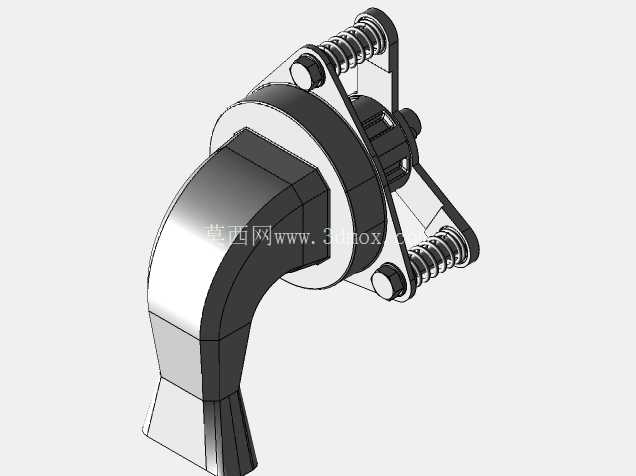

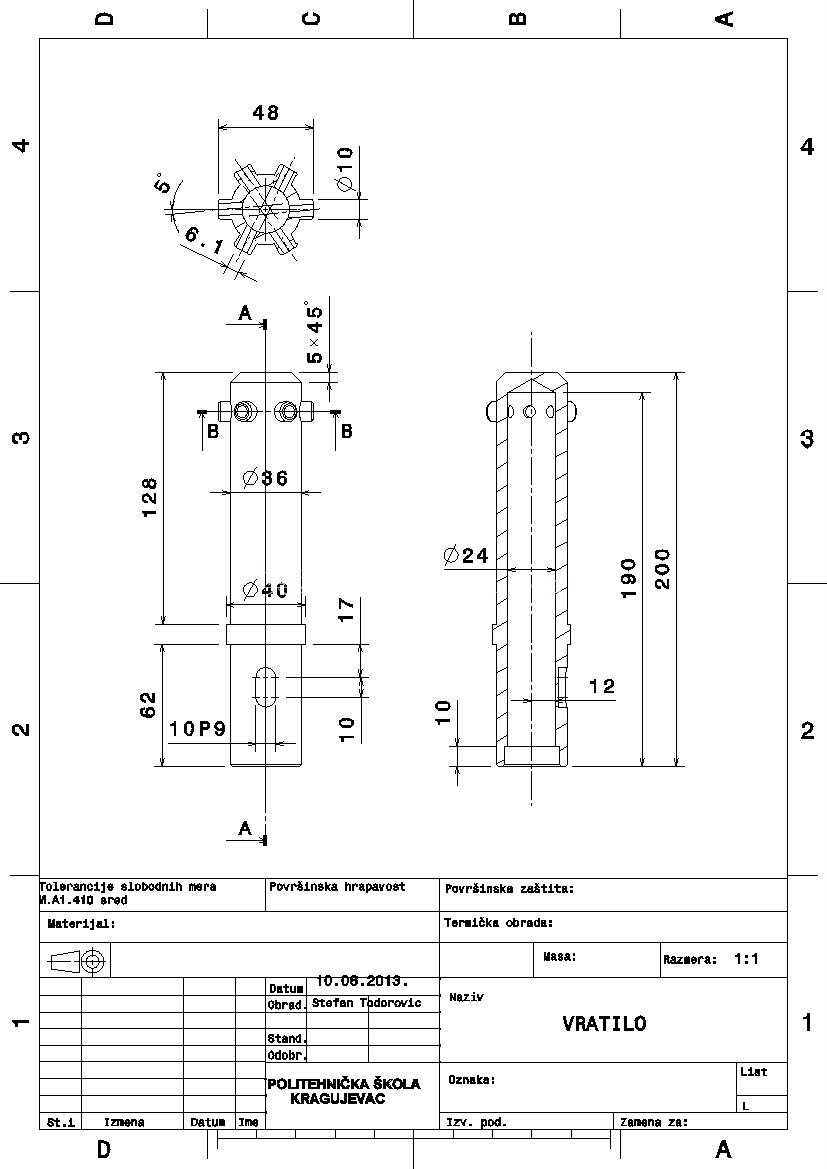

　　在工业流体输送管网、车间压缩空气支路、中小型工艺气路系统里，这类带侧置弯管出气结构的减压阀扩散器，常被安装在减压阀的下游输出端，承担着整流降压、匀化出口流态的核心作用，避免减压阀节流后高速紊流直接冲击下游管路、仪表或用气终端，减少流致振动与局部冲蚀问题。从结构拆解来看，整套部件以中心阀柱为核心装配基准，底部设置带定位止口的安装底座，底座周向均布多组圆柱压缩弹簧，为内部调压密封副提供复位预紧力，弹簧外侧设置防护套筒结构，避免外界粉尘、管路杂质卡滞弹簧伸缩行程，保证调压动作的顺畅性。

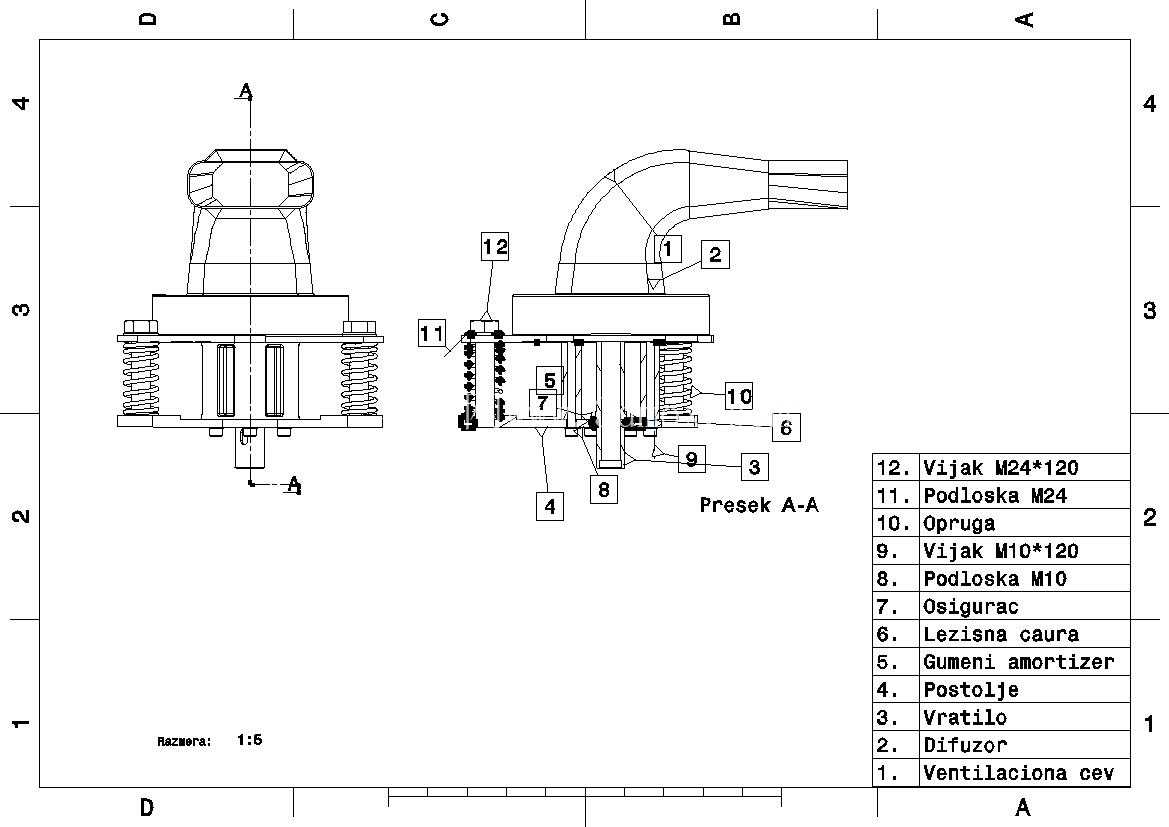

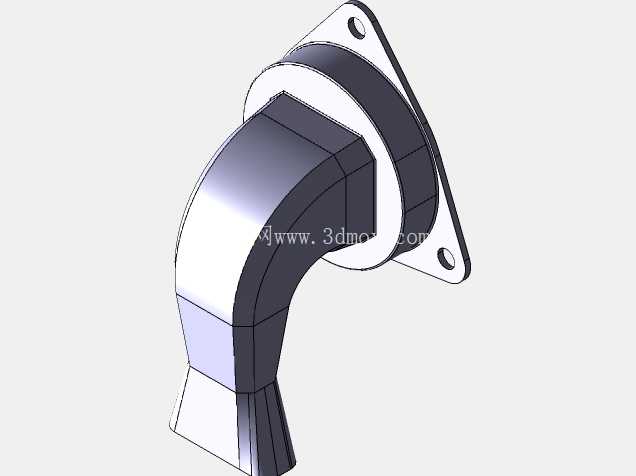

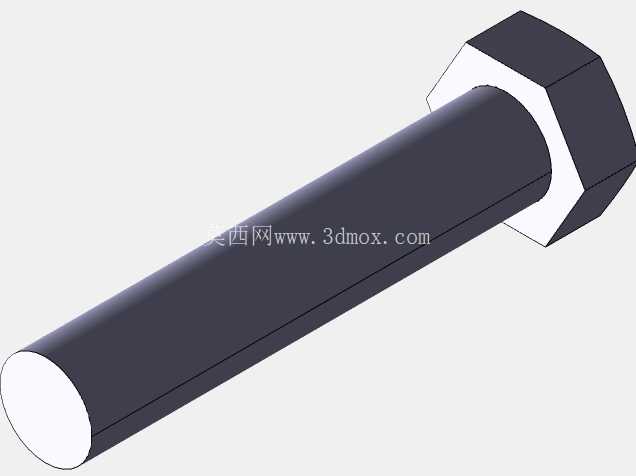

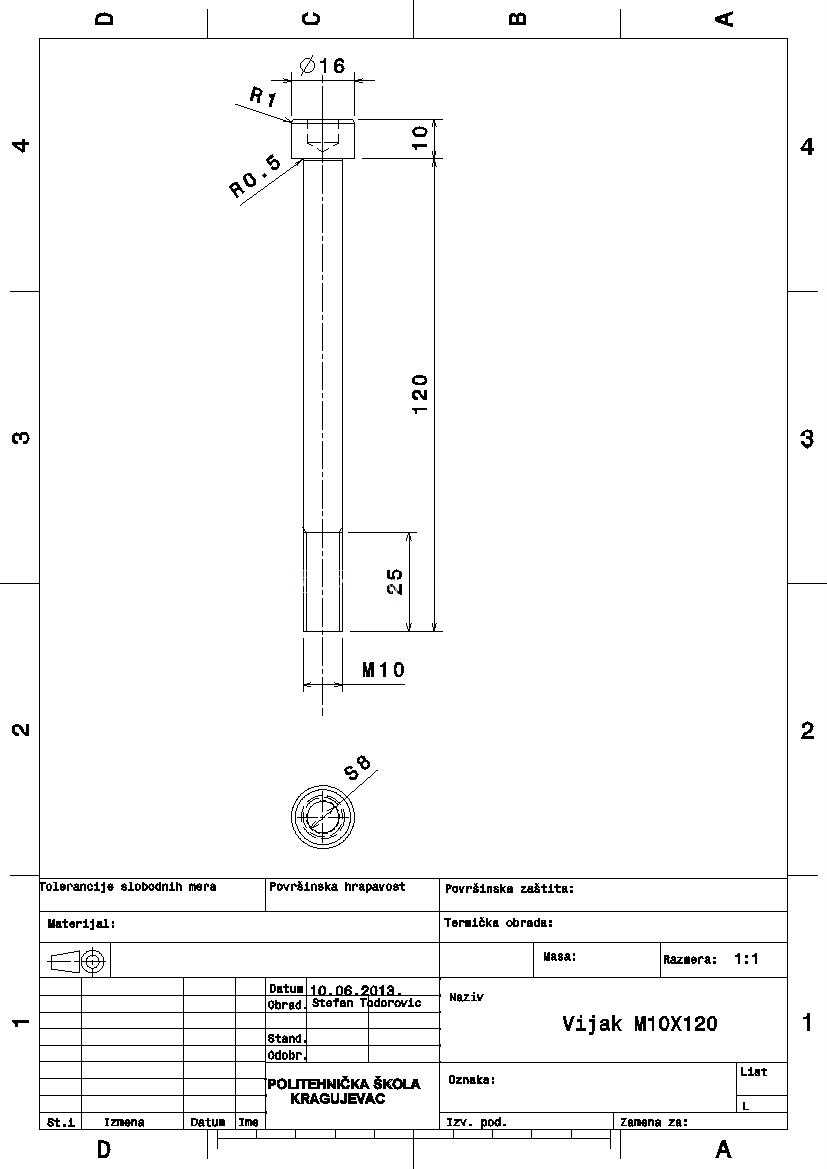

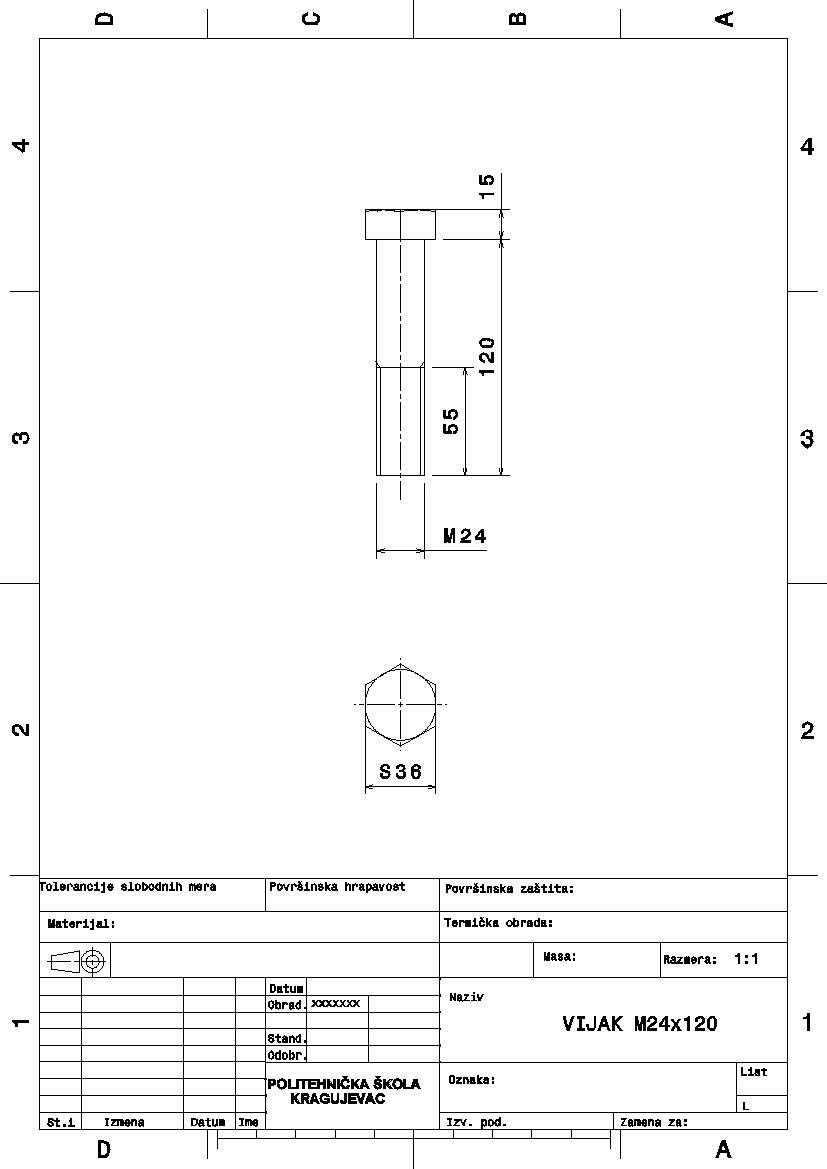

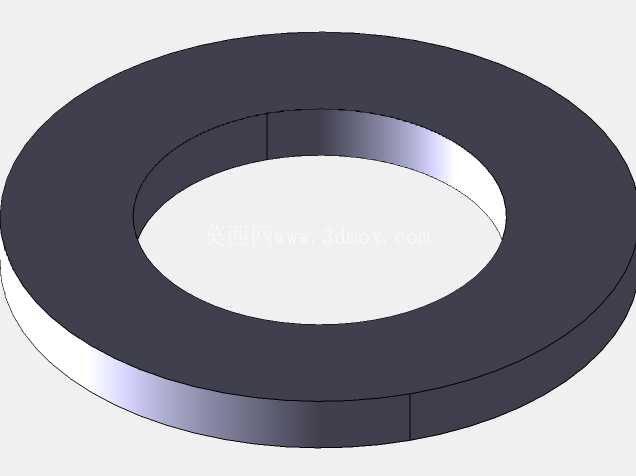

　　侧置的弯管出气通道采用平滑圆弧过渡设计，没有直角折角结构，能最大程度降低气流转向时的局部阻力损失，弯管出口端做了等径直段设计，方便对接不同规格的软管或硬管接头，适配现场多样化的管路安装需求。从设计逻辑上看，这套结构优先考虑了装配与维护的便捷性，所有紧固件均采用标准公制螺纹规格，内部密封垫片、阻尼缓冲件都设计为可单独拆卸更换的结构，不需要整体报废部件就能完成易损件替换，能有效降低现场运维成本。

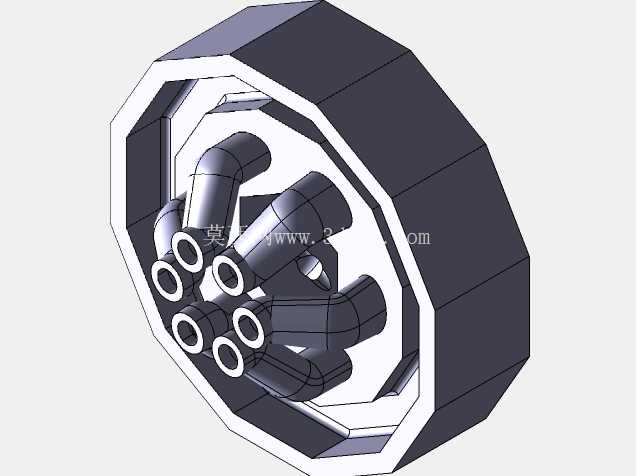

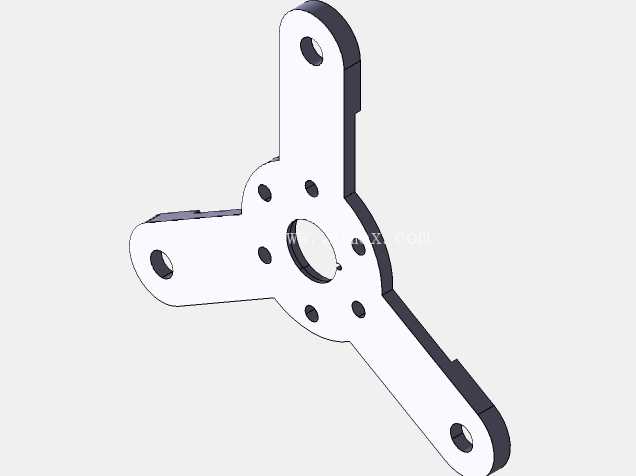

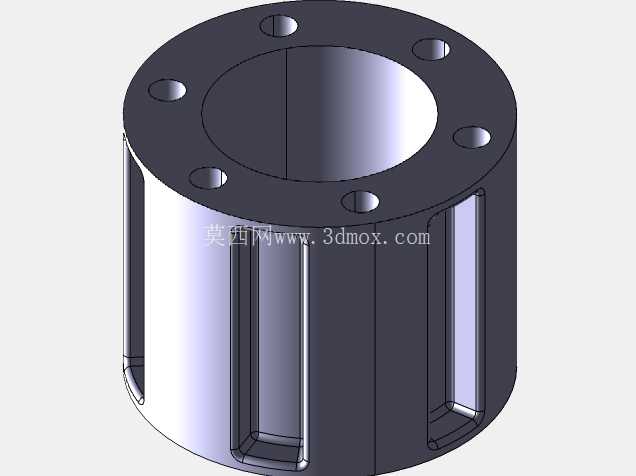

　　安装边界方面，底部安装法兰的螺栓孔位采用对称排布设计，可适配同通径系列减压阀的标准安装接口，不需要额外加工过渡转接件，整体轴向安装高度控制在常规减压阀下游预留的安装空间范围内，侧置弯管的旋转角度可根据现场管路走向在装配时调整，不会与周边管路、支架产生干涉。内部流道设计上，扩散腔室做了逐级扩容结构，气流从减压阀节流口流出后先进入扩容腔减速，再通过周向分布的导流槽匀化流向，最后从侧置弯管平稳输出，能有效降低出口端的气流脉动，减少下游压力仪表的指针抖动，提升压力检测的准确性。部件顶部设置了一体式的调节端盖，端盖外侧做了防滑棱结构，不需要专用工具就能手动完成预紧力的微调，适配现场小范围的压力参数调整需求。

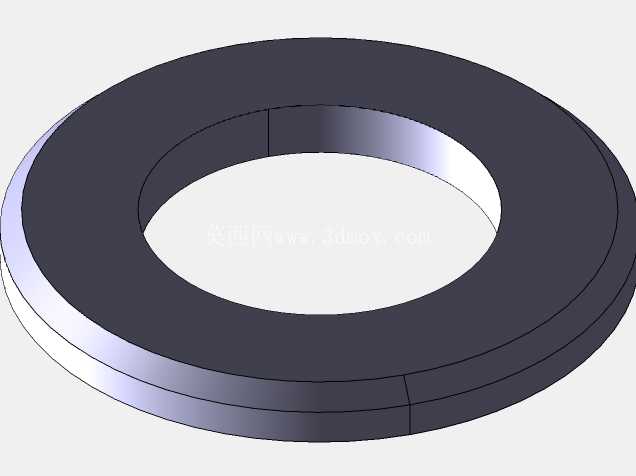

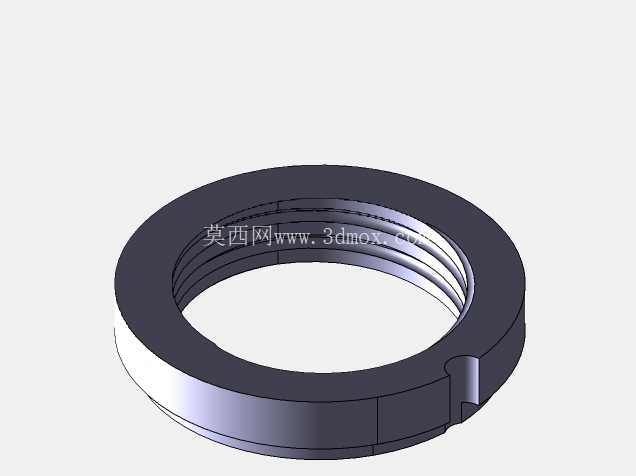

　　各运动部件之间都预留了合理的配合间隙，既不会因为间隙过大导致内部窜动、产生异常噪音，也不会因为间隙过小在温度变化时出现卡滞问题，能适应-10℃到80℃的常规工业环境使用温度范围。密封结构采用了软硬结合的密封形式，金属密封面承担主要的承压定位作用，非金属密封垫片填补微观配合间隙，保证在额定工作压力下不会出现内漏、外漏问题。弹簧的选型经过刚度匹配计算，既能保证低压状态下密封副可靠闭合，也不会因为刚度过大导致调压动作滞后、出口压力超调，在全流量区间内都能保持稳定的压力输出特性。弯管部分的壁厚经过强度校核，能承受额定工作压力下的环向应力，同时在弯管与主体连接的位置做了局部加厚处理，避免长期受气流冲击、管路外力作用出现焊缝开裂或断裂问题。
