在气动执行机构的整套传动链路里,气缸杆是连接活塞与外部负载的核心受力构件,其结构合理性直接决定整套气动系统的运行可靠性与服役寿命,在减压阀配套的气动执行单元、自动化生产线的气动推送工位、轻工机械的气动夹紧机构里,这类杆件都承担着将活塞的轴向推力稳定传递到执行端的作用,日常运行中不仅要承受持续的轴向拉压载荷,在存在偏载的安装场景下,还会叠加一定的弯曲应力,这也是本次结构设计阶段引入有限元应力校核的核心原因。
从实际工况的适配角度出发,这款气缸杆的端部采用了扁位带安装孔的连接结构,区别于常规的外螺纹连接形式,这种结构可以直接通过销轴与外部负载摆臂铰接,能够抵消一部分安装过程中产生的同轴度误差,避免活塞杆在伸出收回过程中出现别劲、卡滞的问题,杆身主体采用等直径圆截面设计,在保证轴向刚度的前提下尽可能降低运动惯量,适配气缸高频往复运动的工况需求,减少活塞密封件的偏磨概率。设计过程中首先明确了安装边界条件:杆身与活塞配合的轴段需要和活塞内孔保持H7/h6的间隙配合,配合长度不小于杆径的1.2倍,保证活塞推力传递的同轴度;端部铰接孔的中心到杆身台阶面的距离需要匹配气缸端盖的导向套长度,确保杆件全行程伸出时,导向套对杆身的支撑长度仍能满足杆径0.8倍的设计要求,避免长行程下出现杆身下垂刮蹭端盖密封的问题。

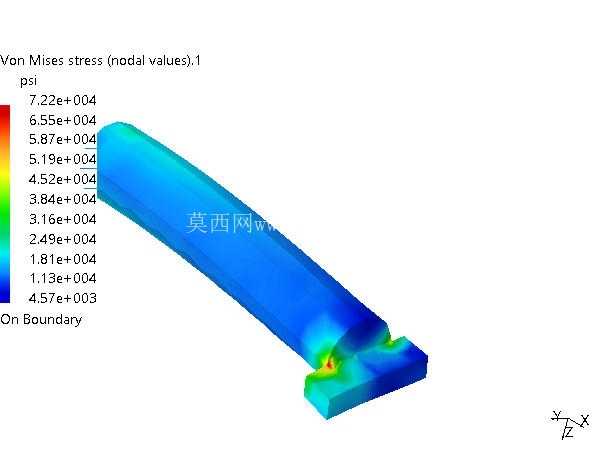

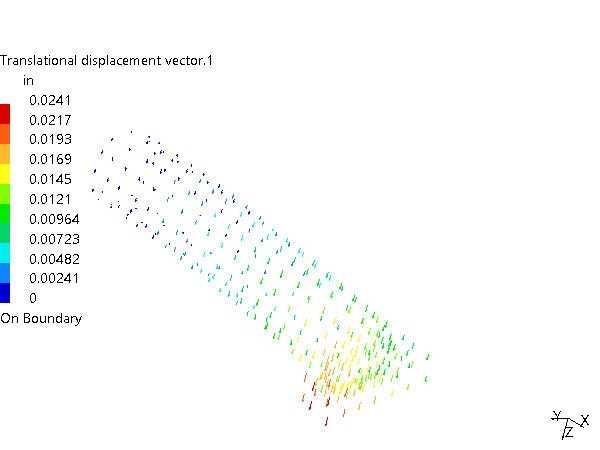

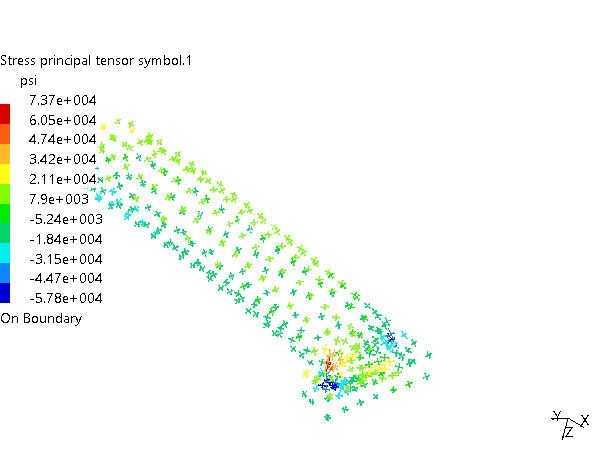

有限元分析阶段的载荷施加完全贴合实际运行工况:在活塞连接端施加固定约束,在端部铰接孔位置施加额定工况下的最大轴向推力,同时叠加15%额定载荷的径向偏载,模拟实际安装中不可避免的对中误差,从应力云图的结果可以看到,最大应力集中出现在端部扁位与杆身的过渡圆角位置,这一位置也是过往同类产品服役过程中出现疲劳断裂的高发区域,设计时特意将此处的过渡圆角从常规的R0.5加大到R2,在不影响安装空间的前提下有效降低了应力集中系数,云图显示最大应力值远低于常用40Cr调质材料的许用应力,安全系数能够达到3.5以上,满足工业级气动元件的设计规范。
杆身的表面粗糙度要求控制在Ra0.8以内,配合导向套的位置需要做高频淬火处理,硬度达到HRC55-60,提升耐磨性能,避免长期往复运动后杆身出现拉痕导致气缸漏气;端部铰接孔的内表面需要做去毛刺处理,防止销轴装配后出现异常磨损,整体结构没有多余的复杂特征,加工工艺性好,常规的车削、铣削工序即可完成加工,不需要特殊的定制刀具,能够有效控制制造成本。在实际选型适配时,需要注意这款气缸杆的行程匹配范围,杆身的有效长度需要根据气缸的额定行程做对应调整,预留足够的缓冲行程余量,避免活塞运行到行程端点时出现刚性撞击;如果应用在有腐蚀性介质的环境中,还可以在杆身表面做硬氧处理或者镀覆防腐层,提升环境适应能力,从结构强度的冗余量来看,这款杆件不仅可以适配常规的减压阀配套气动执行机构,也可以通用于同缸径范围的普通标准气缸,替换原有出现弯曲、磨损故障的活塞杆,不需要对气缸的其他部件做改动,互换性较强。
