三通式减压阀铸造壳体结构设计

　　该承压壳体作为减压阀的核心承载构件，主要应用在工业流体输送管网、小型液压动力回路、工艺介质调压支路等场景中，承担介质导流、压力承载、内部组件安装定位的核心作用，是减压阀实现压力稳定调节功能的基础结构载体。从实际工况适配角度看，这类壳体多用于中低压工况的流体通路，需要同时兼顾介质进出的流道顺畅性、内部调压组件的安装空间、与外部管路的连接可靠性，以及长期承压状态下的结构强度冗余。

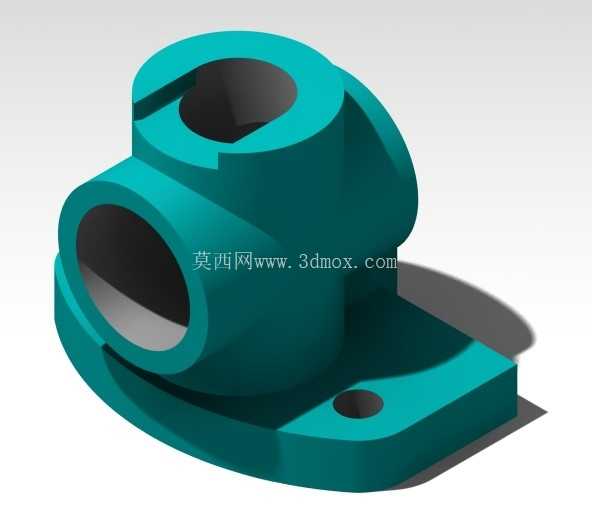

　　设计阶段首先围绕流道布局做了核心规划，采用垂直相交的三通式流道结构，水平方向的通孔作为介质的主进出通路，垂直向上的开孔用于安装调压阀芯、弹簧、调节螺杆等核心功能组件，底部带安装孔的法兰底座则用于将整个阀体固定在安装基座或管架上，避免管路振动导致阀位偏移。流道的相交位置做了圆弧过渡处理，没有采用直角相贯的结构，一方面可以减少介质在流道拐角处的湍流阻力，降低调压过程中的压力波动，另一方面也能避免直角位置的应力集中，提升壳体长期承压的抗疲劳性能，尤其是在介质存在轻微压力脉动的工况下，圆弧过渡结构能有效分散应力，避免壳体出现微裂纹。

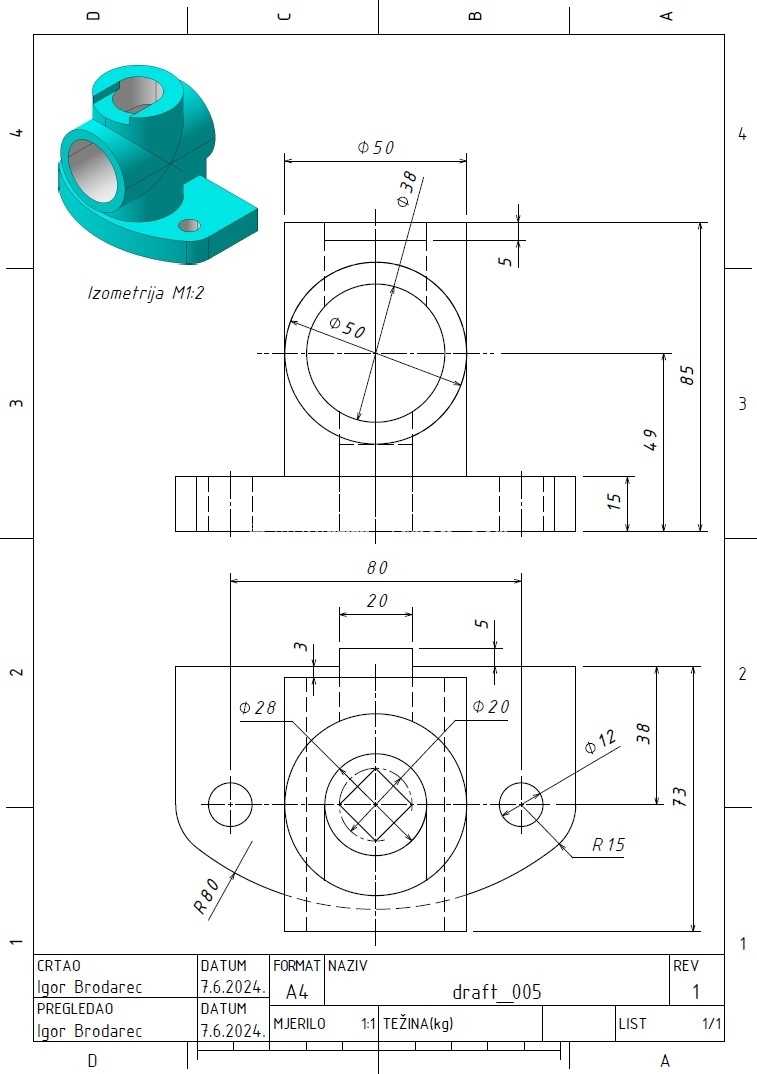

　　从结构细节来看，顶部的圆柱形凸台是调压组件的安装定位面，凸台的内孔与水平流道垂直贯通，内孔的加工精度需要匹配阀芯的滑动配合公差，保证阀芯上下移动调节开度时不会出现卡滞，同时凸台的外圆预留了密封件安装槽位，可放置O型密封圈实现调压腔与外部的静密封，避免介质外漏。水平方向的两个流道端口外圆做了加厚处理，用于加工外螺纹或者对接法兰的密封面，根据实际管路连接需求，既可以做成螺纹连接式的小通径阀口，也可以在加厚端加工法兰连接面适配大流量管路。底部的安装底座采用一体化铸造的平板结构，底座上开设的两个安装孔为沉孔设计，安装时螺栓穿过沉孔将阀体固定在基座上，沉孔结构可以避免螺栓头突出底座平面，保证安装贴合面的平整性，同时底座与主体流道的连接位置做了大圆角过渡，既提升了整体结构的刚性，也减少了铸造过程中壁厚不均导致的缩松缺陷。

　　在安装边界的尺寸规划上，水平流道的轴线到底座安装面的高度做了严格控制，保证安装后流道的中心高与对接管路的中心高一致，避免强行对接产生装配应力；顶部凸台的高度则根据内部调压弹簧的行程确定，既保证阀芯有足够的开度调节行程，也不会因为凸台过高导致整体结构冗余。壳体的整体壁厚按照中低压承压容器的设计规范做了等强度设计，流道主体位置的壁厚满足1.5倍工作压力的强度要求，相贯位置、底座连接位置做了局部加厚，平衡了结构强度与整体重量的关系，不会出现局部壁厚过薄导致承压不足，也不会因为壁厚过大造成材料浪费。

　　从建模实现的角度看，整个壳体的结构采用实体建模方式完成，先通过旋转特征构建主体流道的基础轮廓，再通过拉伸特征添加底部安装底座与顶部安装凸台，之后对所有相贯位置、棱边位置做圆角处理，最后通过切除特征完成流道内孔、安装沉孔的结构，建模过程中所有的拔模角度都按照铸造工艺要求做了统一设置，保证后续铸造生产时可以顺利起模，所有的加工面都预留了合理的加工余量，方便后续机加工工序达到尺寸精度要求。这类壳体的结构设计没有多余的装饰性特征，所有的几何结构都服务于功能实现，每一处壁厚变化、圆角过渡、凸台设置都对应实际工况的使用需求，是典型的以功能为核心导向的机械承压零件设计。
