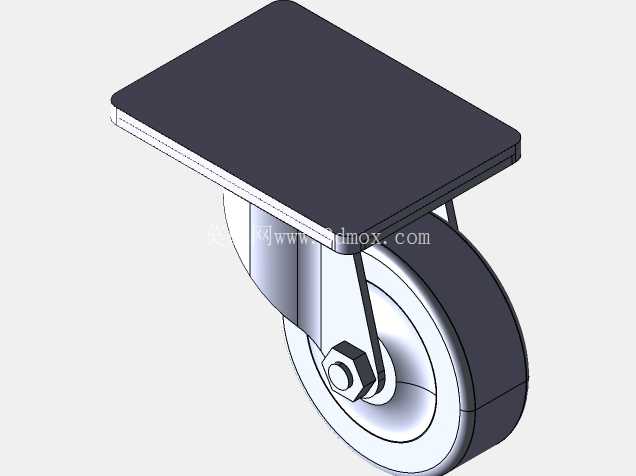

平板式万向重载脚轮结构设计

　　在工业生产场景里，脚轮是各类可移动设备、工装架、转运载具的核心行走支撑部件，小到车间物料周转车、工位器具架，大到重型设备移动基座、生产线旁的可移动工装台，都需要依靠脚轮实现灵活移位与稳定停靠。这款平板安装式万向脚轮的设计，首先从安装适配性出发，顶部采用方形平板安装座，安装面平整无凸起，预留的安装孔位可直接与设备底部的安装框架通过螺栓锁紧，不需要额外设计转接支架，适配绝大多数采用方管、矩形管焊接的设备底架结构，安装边界贴合常规工业设备的底部安装尺寸，不会出现安装座突出设备框架外侧造成磕碰的问题。

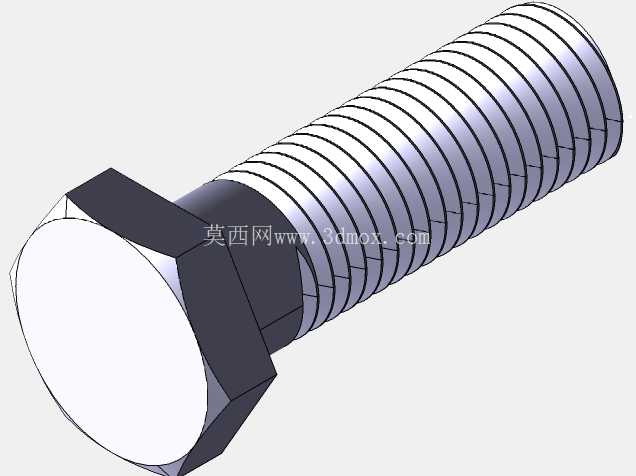

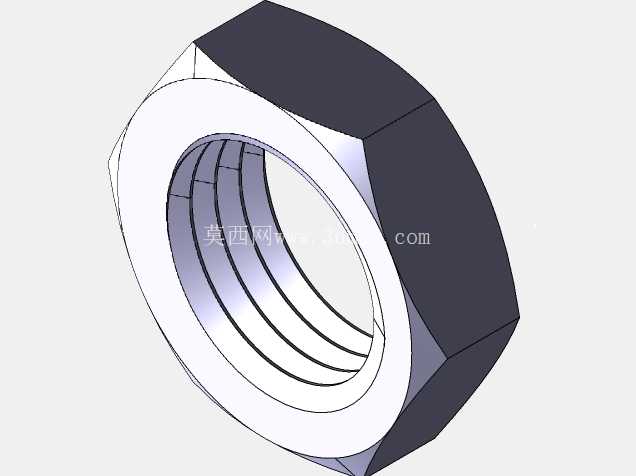

　　从功能特性来看，这款脚轮采用万向回转结构，支架与安装座之间设置回转支承结构，可实现360度水平方向自由旋转，转向时阻力小，不会出现卡滞、偏摆的问题，在狭窄的车间通道内移位时，可灵活调整行进方向，不需要大半径转向空间。滚轮部分采用圆弧面设计，与地面接触时为面接触而非线接触，单位面积承压更小，既可以在环氧地坪、水泥地面等常见工业地面平稳行走，也不会对地面造成过度压痕，滚轮内部嵌入轴承结构，滚动摩擦系数低，推动重载状态下的设备时不需要过大的推力，单人即可完成移位操作。滚轮与支架之间采用螺栓加防松螺母的锁紧结构，既保证滚轮转动时的同轴度，也避免长期使用后螺母松动导致滚轮脱落，支架采用加厚板材冲压成型，弯折处做圆角过渡处理，避免应力集中，在承受冲击载荷时不会出现支架开裂、变形的问题。

　　设计过程中，首先考量的是载荷匹配性，支架的板材厚度、滚轮的直径与宽度、回转结构的承载能力都经过匹配计算，保证额定载荷下各部件的应力处于材料许用应力范围内，长期使用不会出现塑性变形。其次是安装兼容性，顶部安装平板的尺寸、安装孔的孔距都参考了行业通用的脚轮安装标准，可直接替换同规格的传统脚轮，不需要对原有设备的底部结构做修改，降低设备维护时的替换成本。另外在细节设计上，滚轮两侧的支架边缘做了包边处理，避免行走过程中杂物卷入滚轮与支架的间隙中造成卡滞，回转结构处预留润滑通道，可定期加注润滑脂降低转动磨损，延长脚轮的整体使用寿命。

　　从实际应用场景来看，这类脚轮可适配的设备范围极广，车间内的工具柜、物料周转车、可移动工作台、轻型设备移动架都可以选用，在装配生产线旁的可移动料架、质检区域的移动检测台、仓储环节的移动货架上安装使用时，既可以保证移位时的灵活性，停靠时配合刹车结构（该基础款可扩展刹车模块）也能保证位置固定，不会出现滑移问题。设计时也充分考虑了不同使用环境的适配性，滚轮材质可根据使用场景更换，比如需要防静电的电子车间可选用防静电滚轮，需要耐油污的机加工车间可选用耐油橡胶滚轮，需要静音的办公区域配套设备可选用软质聚氨酯滚轮，核心的支架与安装座结构不需要做改动，仅更换滚轮即可适配不同场景，大幅提升了部件的通用化程度。

　　在建模过程中，各部件的装配关系完全按照实际生产的装配逻辑搭建，安装座与回转支架的配合间隙、滚轮与支架的装配间隙、螺母的锁紧余量都按照实际公差要求设置，不存在干涉问题，结构工程师在做设备整体设计时，可直接调取该模型装配到设备底部，不需要重新绘制脚轮结构，也可以直接参考模型的安装尺寸预留设备底部的安装孔位，减少重复建模的工作量。模型中各零件的特征参数可编辑，若需要调整载荷等级，可直接修改支架板材厚度、滚轮直径、安装座尺寸等参数，快速衍生出不同载荷规格的同系列脚轮模型，提升系列化产品的设计效率。
