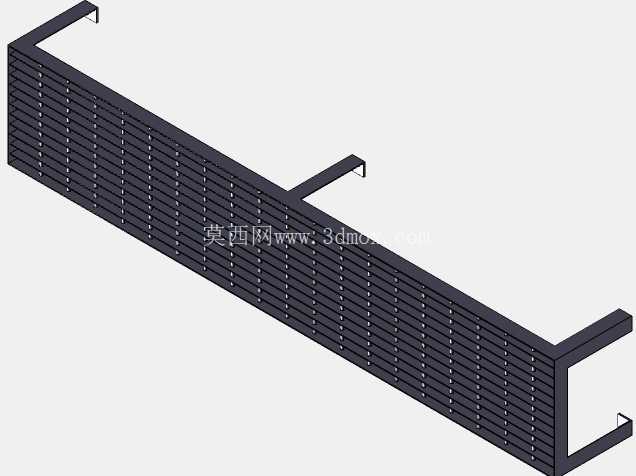

L型格栅防护栏结构三维设计

　　在工业生产车间、设备运维区域以及公共设施的安全防护场景中，格栅类防护构件是应用频率极高的结构件，这类构件既要承担物理隔离、防坠、防护的基础功能，又要兼顾通风散热、可视观察、轻量化安装的实际需求，本次设计的L型转角格栅防护结构，正是针对转角区域的连续防护需求开发的专用构件。从实际应用场景来看，这类L型格栅常被用于设备转角处的安全围挡、高空操作平台的转角临边防护、输送线侧边的转角防护段，也可用于通风设备的出风口防护、地沟转角处的盖板防护，相比直段格栅，转角一体化的结构避免了两段直格栅拼接时的缝隙错位、安装对齐难度大、拼接处强度不足的问题，在转角位置不需要额外加装立柱固定，能够大幅减少现场安装的配件数量与施工工时。从功能特性上看，该格栅采用等间距条格排布，条格间隙经过尺寸校核，既能够保证人员肢体不会误伸入防护区域内部，满足安全防护的间隙规范要求，又不会过度阻挡气流流通，在用于设备散热口防护时，不会明显增加风阻影响散热效率，同时格栅的镂空结构也方便运维人员透过格栅观察内部设备的运行状态，不需要频繁拆卸防护结构即可完成日常巡检。结构设计上采用了折边一体化的L型构型，两个直段的衔接位置采用连续折弯成型，没有拼接焊缝，从根源上避免了拼接位置的应力集中问题，在承受侧向冲击载荷时，折弯处的结构强度远高于焊接拼接结构，不会出现焊缝开裂、两段结构错位的问题。

　　格栅的条板采用等厚度金属板材冲压成型，每根条板的排布间距保持一致，条板与侧边框架采用满焊固定，整体框架的边缘做了折边处理，既提升了整体结构的刚性，避免长直段格栅出现侧弯变形，又能够消除板材边缘的锐边，防止安装和运维过程中出现划伤风险。在安装边界设计上，结构的三个端部都设置了向外延伸的安装挂耳，挂耳上预留了标准安装孔位，安装时不需要在格栅主体上现场打孔，只需要通过螺栓将挂耳固定在周边的安装基面、设备框架或者相邻的防护构件上即可完成固定，挂耳的伸出长度经过校核，能够保证安装螺栓有足够的操作空间，使用常规扳手即可完成紧固作业，不需要特殊的安装工具。

　　外形尺寸方面，两个直段的长度根据转角防护的常规覆盖范围做了适配设计，格栅整体的高度符合临边防护的高度要求，条板的厚度选择兼顾了结构强度与整体重量，单人即可完成搬运与安装作业，不需要起重设备辅助。在细节处理上，格栅的所有外露端面都做了钝化处理，没有毛刺、飞边等缺陷，框架的折边角度控制在90度直角，安装后能够与转角基面完全贴合，不会出现明显的安装缝隙，避免杂物从缝隙处掉落或者人员手指卡入缝隙。从结构受力的角度分析，该格栅的框架采用闭合式的折边结构，截面惯性矩相比平板结构提升数倍，在承受人员倚靠、意外撞击等常规载荷时，整体变形量控制在安全范围内，不会出现永久性变形导致防护失效。

　　条板与框架的连接位置采用间隔点焊加两端满焊的工艺设计，既保证了每根条板的固定强度，又不会因为焊接量过大导致框架出现焊接变形，能够有效控制整体结构的平面度，安装后不会出现局部凸起、贴合不严的问题。这类格栅结构在实际选型时，可根据具体的应用场景调整条板间隙、整体尺寸以及板材厚度，用于重载踩踏场景时可适当增加条板厚度与框架截面尺寸，用于轻量防护场景时可适当降低板材厚度以控制成本，本次设计的基础版本能够覆盖绝大多数常规工业防护场景的使用需求，结构形式简单，加工工艺成熟，不需要特殊的加工设备即可完成批量生产，安装维护的成本也相对较低，在各类工业防护、市政设施、设备配套场景中都有较高的适配性。
