工业用钢制桁架支撑承载结构

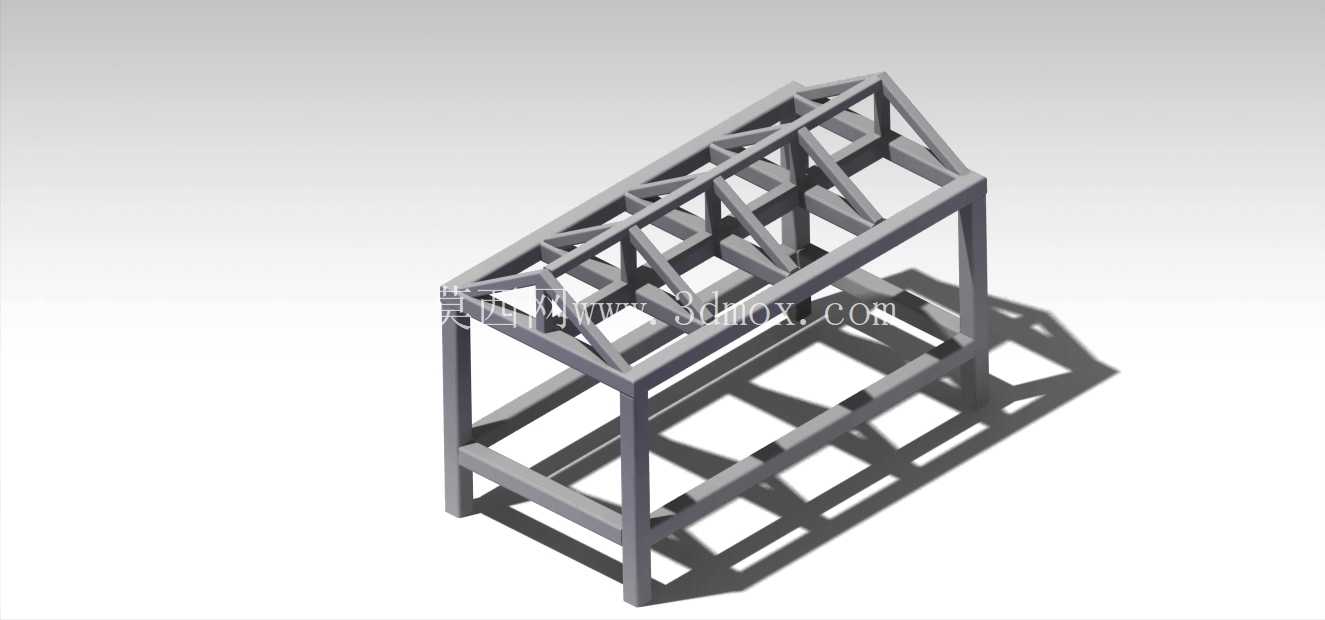

　　这类桁架支撑结构在工业现场的应用场景十分广泛，小到设备旁的管线架空支撑、操作平台的承重骨架，大到厂区内的小型跨距廊道、设备检修架的主体框架，都能见到同类型结构的身影。它的核心用途是通过杆件的合理排布，将上部承载的荷载均匀传递到下部支撑基础，在控制整体自重的前提下实现足够的结构刚度，避免大跨度下的挠曲变形。从结构设计逻辑来看，整个框架采用矩形截面型材作为主受力杆件，竖向立柱作为主要的竖向承重构件，承担上部结构传递的竖向荷载，同时抵抗水平方向的侧向力；上下层的水平横杆形成闭合的矩形框架平面，约束立柱的侧向位移，保证整体结构的几何稳定性；顶部的斜向腹杆按照三角形稳定原理排布，将顶部可能承受的集中荷载拆分传递到两侧立柱，避免单根杆件承受过大弯矩，相比纯矩形框架能大幅降低杆件的截面尺寸需求，在同等承载能力下减少材料用量。

　　实际选型使用时，需要先明确安装边界的尺寸限制，这类框架的底部支撑面需要保证水平度偏差控制在合理范围内，避免立柱出现附加偏心弯矩；如果是作为设备配套的支撑骨架，需要提前核对框架内部的净空尺寸，保证被支撑的设备、管线能够顺利放入，同时预留出安装操作、后期维护的操作空间，框架顶部的承载面需要根据实际承载物的固定需求，预留对应的安装孔位或者焊接连接板，避免现场二次加工破坏杆件的受力结构。

　　从结构受力特性来看，所有杆件的连接节点都采用刚性连接处理，保证节点能够传递弯矩与剪力，避免节点松动导致的整体结构失稳；斜腹杆的排布角度经过受力优化，既避免角度过小导致的杆件过长失稳，也避免角度过大导致的腹杆受力效率降低，整个结构的荷载传递路径清晰，竖向荷载通过立柱直接传递到基础，水平荷载通过水平横杆与斜腹杆形成的抗侧力体系分解传递，在常规工业使用场景下，不需要额外增加斜向支撑就能满足使用刚度要求。如果是在有振动荷载的场景下使用，还可以在框架节点位置增加加强筋板，提升节点的抗疲劳性能，底部与基础连接时采用膨胀螺栓或者预埋板焊接的方式，保证整体结构的抗倾覆能力满足要求。

　　这类桁架结构相比整块钢板焊接的箱型支撑结构，自重更轻，通风透光性更好，在户外使用时能够降低风阻影响，减少风荷载对结构的附加作用力，同时杆件之间的空隙也方便后期布设穿线管路、安装附属配件，不需要额外在结构上开孔穿管。设计建模过程中，所有杆件的拼接位置都做了贴合处理，避免出现干涉问题，型材的截面尺寸统一，方便实际加工时的材料采购与下料，减少非标型材的使用，降低加工制作的成本与周期。
