带法兰安装座的铰接式轴承支撑结构

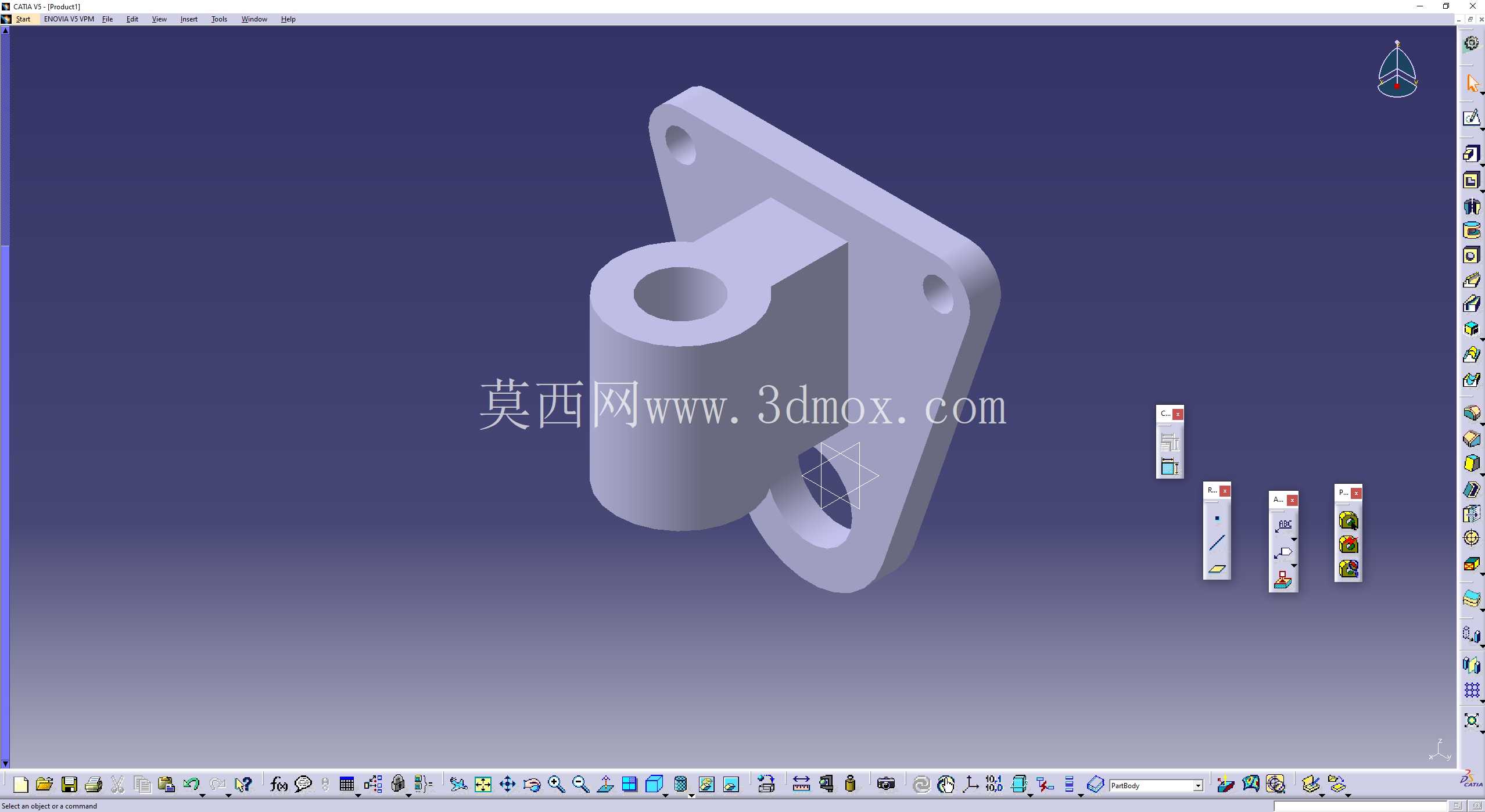

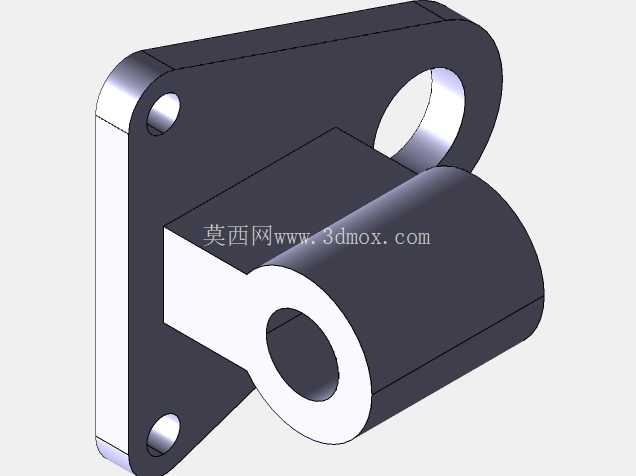

　　安装法兰采用近似菱形的切边外形，相比整圆形法兰能在保证安装孔间距的前提下缩小整体占用空间，两个安装孔对称分布在筒体两侧，孔位的同轴度、法兰安装面与筒体轴线的垂直度是建模时需要重点控制的形位公差，实际加工中这两个参数直接决定安装后支撑筒体的轴线是否与安装基准面垂直，若公差超差，穿入的轴件会出现别劲现象，长期运行会加剧轴与轴承内孔的磨损，甚至出现动作卡滞。支撑筒体是整个零件的核心承载段，内孔为轴承安装位，设计时内孔的尺寸公差需匹配所选滑动轴承或滚动轴承的外径配合要求，通常采用基孔制过渡配合，既保证轴承装入后不会出现周向转动，也便于后期维护时的轴承拆卸更换；筒体的壁厚根据额定承载载荷计算确定，在满足径向抗压强度的前提下尽可能控制壁厚，降低整体零件重量，避免不必要的材料浪费。这类带法兰安装面的铰接轴承支撑结构，在流体控制管路、小型工装夹具、轻工自动化输送线的铰接点位应用十分广泛，核心作用是为做小角度往复摆动的轴类零件提供稳定的径向支撑，同时抵消摆动过程中产生的侧向倾覆力矩，避免轴件在往复动作中出现偏磨、卡滞的问题。从结构设计逻辑来看，整个零件分为安装法兰、支撑筒体、铰接吊耳三个功能段，没有多余的冗余结构，所有几何特征都服务于安装固定与载荷传递的核心需求。

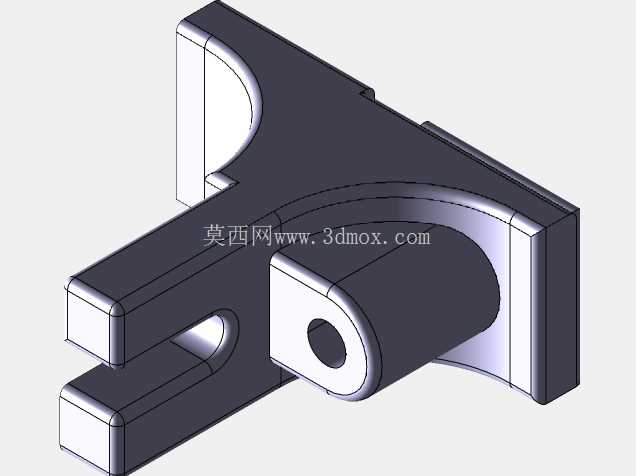

　　筒体下方延伸出的铰接吊耳是该结构区别于普通法兰轴承座的核心特征，吊耳上的销孔与筒体内孔轴线呈空间垂直布局，主要用于连接拉杆、复位弹簧或者位置检测元件的触发摆杆，在减压阀这类流体控制元件中，这个吊耳通常连接阀瓣的开度调节杆，将介质压力变化产生的推力通过铰接点传递到调节机构，实现出口压力的动态稳定。从安装边界来看，法兰背面为整个零件的安装贴合面，设计时要求该面的平面度控制在合理范围内，安装时不需要额外加工复杂的定位槽，只需在安装基体上加工两个对应位置的螺纹孔即可完成固定，安装后筒体的轴向伸出长度、吊耳的最低点位置都有明确的尺寸边界，选型时可以直接根据设备内部的安装空间核对，不需要额外做结构避让的二次修改。

　　建模过程中需要注意几个关键的过渡位置处理：法兰与筒体衔接的根部做了合适半径的圆角过渡，避免直角连接处出现应力集中，在承受交变摆动载荷时不会从根部产生疲劳裂纹；吊耳与筒体衔接的位置同样做了加厚处理与圆角过渡，因为铰接点承受的是周期性的拉压载荷，这个位置是整个零件的应力集中高发区，合理的过渡结构能大幅提升零件的疲劳寿命。内孔的表面粗糙度需要满足轴承安装的要求，若采用镶套式滑动轴承结构，内孔粗糙度要控制在Ra1.6以下，保证轴承外套与内孔的贴合紧密，避免运行中出现松动；安装法兰的贴合面粗糙度控制在Ra3.2即可，既能保证安装时的贴合紧密，不会出现安装倾斜，也不会过度增加加工成本。

　　在实际应用场景中，这类结构不需要搭配复杂的附加固定件，自身集成了安装固定与铰接连接的双重功能，能有效减少设备的零件数量，简化装配流程，在小载荷、小角度摆动的工况下，相比分体式的轴承座加铰接支座的组合结构，整体占用空间更小，装配累计误差也更容易控制。设计时还需要考虑零件的材质适配，若应用在有腐蚀介质的流体管路中，可以选用不锈钢材质或者做表面防腐处理，若应用在普通工况的轻工设备中，选用常规工程塑料或者铸铝材质即可满足强度要求，同时进一步降低整体重量。整个结构的所有特征都采用参数化建模，安装孔间距、筒体内径、吊耳销孔直径、整体伸出长度都可以根据实际选型需求快速调整参数生成对应规格的模型，不需要重新绘制几何特征，能大幅缩短结构设计阶段的建模效率，方便设计人员根据不同的载荷参数、安装空间快速调整出适配的结构尺寸。
